혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SE9” |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 280~504 / pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 재료: | 50Mn, 42CrMo | 모델: | SE9 " |
|---|---|---|---|
| 기어 비율: | 61:1 | 정격 출력 토크: | 4300Nm |
| 토크를 보전되기: | 31000Nm | 토크를 기울기: | 45000Nm |
| 효율: | 40% | 색: | 요청대로 RAL 9006 또는 |
| 하이 라이트: | 벌레 드라이브 변속기,벌레 장치 모터 |
||

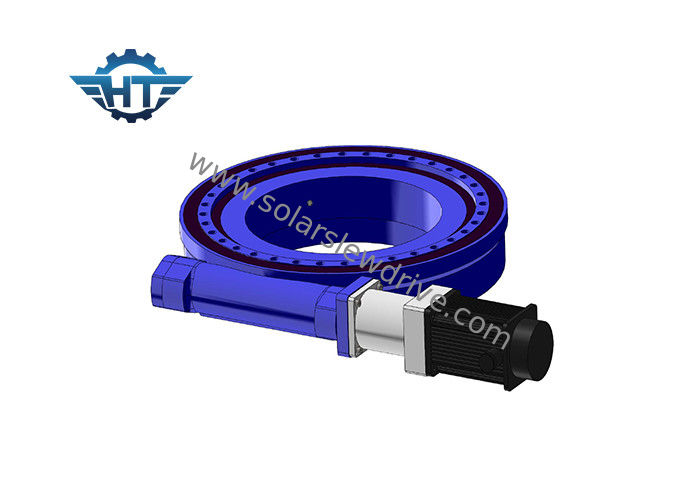

SE9 수평선상 말 탄 모델 웜 기어 다수는 자동화 장비를 위한 서보 모터로 구동합니다
장점
1. 강한 모멘트 전복
2. 인벨럽핑 웜 드라이브를 채택하세요
3. 다중 치아 접촉, 높은 로드 내력
4. 셀프-로킹 기능
웜 드라이브는 안정성, 신뢰성을 보증하기 위해 높은 로드 능력과 경사 모멘트 토크를 가지고 있는 웜 기어 드라이브의 더 높은 내마모성입니다고 잘 수행하는. 웜 드라이브는 또한 더 높은 트랙킹 정확한 분야가 가능합니다.
SE9 성능 파라미터
| 모형을 만드세요 : | 수평선상 9 인치 웜 드라이브 |
| 정격 출력 회전력 : | 4300 Nm |
| 틸팅 토크 : | 45000 Nm |
| 축상의 부하 : | 340 나트 |
| 경하중 : | 130 나트 |
| 홀딩 토크 : | 31000 Nm |
| 효율 : | 40% |
| 정확성 : | ≤0.1 ' |
| 자기 로킹 : | 예 |
| 중량 : | 49 킬로그램 |
SE 슬유잉 드라이브 데이터
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크(n.m) | 보유하는 토크(n.m) | 굴대 로드(kN) | 광선 로드(kN) | 효율 | 정확성 (') | 자기 로킹 | 중량(KG) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
