원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | SE21” |
최소 주문 수량: | 1개 조각 |
---|---|
가격: | USD 280~504 / pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45 일 |
지불 조건: | L / C, T / T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
모델: | SE21 | 기어 비율: | 125:1 |
---|---|---|---|
색: | 요청대로 RAL 9006 또는 | 신청: | 태양 추적자 |
원래 장소: | 창주, 중국 | 드라이버: | 220VAC/380VAC/24VDC 모터 |
보증: | 5~10년 | 증명서: | ISO9001, CE |
설치: | 수평한과 수직 | 벌레: | 포위하십시오 |
하이 라이트: | 벌레 드라이브 변속기,벌레 장치 돌리기 반지 |

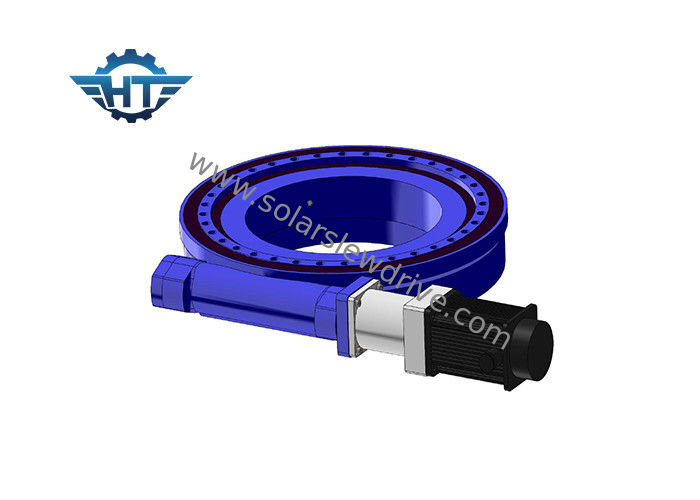

비틀리는 21 인치 고토크 단일축은 해양 크레인과 굴착기를 위한 수력 원동기로 구동합니다
간략한 소개
SE는 슬유잉 드라이브를 에워쌌고 지금 풍력 발전용 터빈, 군 장비, 굴착기 S와 같은 기계에서 전력 운동에게 도움이 될 수 있고, 또한 태양 추적자들과 같은 청정 에너지에서, 추가에서, 태양 발전소를 집중했고 또한 있을 수 있었던 시장에서 가장 인기있는 유형이고 의학 장비, 임업, 폐기물 관리와 산업적 포지셔너와 같은 타지역에 해당됩니다. 그들이 요소로부터의 전체 보호를 갖 주택은 완전히 이중 포락 웜 기어셋과 플래너테리 기어링과 턴테이블 태도와 같은 모든 드라이브 구성 요소를 요약합니다. 당신이 모션토의 일부가 현장 근로자들에게 다치게 하기를 회피하는 것을 보지 않도록 내부에 증가하고 있다면 동봉된 드라이브는 또한 유리합니다.
SE 슬루잉 드라이브는 똑같은 기어박스로부터 양쪽 로드-홀딩과 회전 토크를 요구하는 일자리에 이상적입니다. 최대 로드-홀딩과 효율을 위해, 요구된 곳에서 완전 봉합 행투오의 특허 받는 글로보이드 웜 기술 또는 콘 드라이브와 이중 포락 웜 기어셋이 딸려 있습니다. 각각 크기는 1 인치에서 보유 중 생산하는 1.8kNm 내지 89kNm이 회전시키는 25 인치, 21kNm의 출력 토크에 대한 0.3Nm, 모멘트 전복 부하 용량의 346 크킨텀과 31:1 최고 150:1까지 기어박스 감소율에 대한 1 크킨텀까지 엄하게 종류가 정렬시키는 신뢰할 만한 성능에 대하여 시험됩니다.
SE 슬루잉은 기술 데이터를 운전합니다
모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크(n.m) | 보유하는 토크(n.m) | 굴대 로드(kN) | 광선 로드(kN) | 효율 | 정확성 (') | 자기 로킹 | 중량(KG) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
설치
수직 설치
그것은 더 나은 보호를 위한 태양광 응용에서 그림 위쪽 참고로 하여 슬유잉 드라이브를 탑재하도록 충고받습니다.
다른 애플리케이션을 위해, 탑재 방향은 보호 수준의 평가를 기반으로 할 것이고 그것이 더 나은 보호를 위해 더 나을 것입니다.
수평 설치
그것은 더 나은 보호를 위한 태양광 응용에서 거꾸로 슬유잉 드라이브를 방위 축에 탑재하고 승강 축을 위한 보호를 추가하도록 충고받습니다.
다른 애플리케이션을 위해, 탑재 방향은 보호 수준의 평가를 기반으로 할 것이고 그것이 더 나은 보호를 위해 더 나을 것입니다.
SE21을 위해, 우리는 수평적으로 설치되기 위해 추천했습니다.
SE21의 성능 표
모델 | 수평선상 인치 웜 드라이브 |
비율 | 125:1 |
IP은 등급입니다 | IP66 |
정격 출력 회전력 | 16 크킨텀 |
토크를 기울이기 | 271 크킨텀 |
축상의 부하 | 1600 나트 |
경하중 | 640 나트 |
홀딩 토크 | 65 크킨텀 |
효율 | 40% |
정확성 | ≤0.1 ' |
자기 로킹 | 예 |
중량 | 140 킬로그램 |
작동 온도 | - 30~+120 C |
