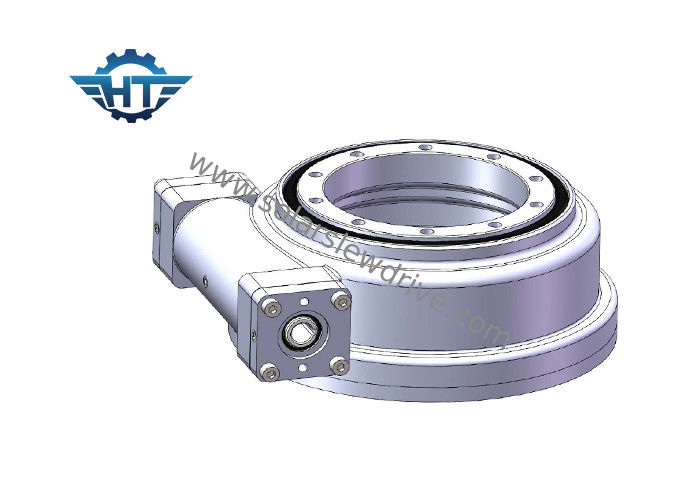

혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SE7 |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 280~504 / pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 재료: | 50Mn, 42CrMo | 모델: | 7 인치 |
|---|---|---|---|
| 기어 비율: | 57:1 | 효율: | 40% |
| 정확한: | 0.1 이하 | 드라이버: | 전동기 |
| 색: | 요구하는 | 타입: | 단 하나 축선 |
| 하이 라이트: | 유압 회전 모터,태양 추적자 드라이브 |
||
50Mn / 42CrMo 다수는 태양열 산업을 위한 태양 추적자 기어 비율 57 / 1을 운전합니다
제품 설명
기능
슬유잉 드라이브는 수평방향 샤프트 위의 웜이 기어를 위한 운전자를 역할을 하는 표준 웜 기술력으로 작용합니다, 일반적으로, 손잡이가 전동 변속 장치 모터에 의해 가동됩니다.
기어 비율
수평선상 웜의 회전은 수직축에 관한 기어를 스크류 축으로 바꿉니다. 이 조합은 구동 부재의 속도를 감소시키고, 또한 그것의 토크를 증가시킵니다 ; 비례하여 속력을 그것을 증가하는 것 감소합니다.손잡이의 속도 비율은 웜 휠 또는 기어에서 이의 수에 웜에 줄수（나사）의 관계에 달려 있습니다.
글로보이드 웜
우리의 슬유잉 드라이브는 글로보이드 웜 기술을 사용하고 있고, 여기서 웜이 기어에 더 많은 이를 참여시키기 위해 형성하여집니다. 이 상승된 치형 결합관계는 더 큰 힘, 효율과 내구성의 결과가 됩니다.
매개 변수
| 모형을 만드세요 : | SE7 | 원산지 | 창주, 중국 |
| 브랜드 | HANGTUO | 타입 | 둘러싸입니다 |
| 재료 | 42CrMo,50Mn | 출력 토크 | 2000 N.m |
| 순간 토크를 기울이기 | 1.35 Ｋ N.m | 홀딩 토크 | 1.32 Ｋ N.m |
| 정적 굴대 평가 | 132 나트 | 정적 광선 평가 | 58 나트 |
| 동적 굴대 평가 | 66 나트 | 동적 광선 평가 | 38 나트 |
| 기어 비율 | 57:1 | 효율 | 40% |
애플리케이션
태양 추적자들과 풍력 발전용 터빈, 위성과 레이더반사기, 트럭 크레인, 승강기, 유틸리티 설비자재, 유압식 장치 부착, 오일 툴 장비, 타이어 다루는 사람, 굴착기 Ｓ와 자동차 리프트.
SE 시리즈의 매개 변수
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크 (N.m) | 홀딩 토크 (N.m) | 축상의 부하 (kN) | 경하중 (kN) | 효율 | 정확성 (') | 자기 로킹 | 체중 (킬로그램) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
패키징하고 운반하기
속포장 : 앤티-러스트 플라스틱 박막 ; 진공 플라스틱 백.
외부포장 : 단단한 통 ; 나무 상자 ; 목제 팔레트.
운송 용어 : 속달로 보내 주세요 ; 비행기로 보내주세요 ; 육로로 ; 선편으로 발송해 주세요.
샘플을 위해, 다수 드라이브가 소형과 함께 있지만 고중량이 짓누르기 때문에, 급행이 비용 효율적 방법을 수송하는 동안 그것이 해로로 효과적 배송을 소비케 하지 않습니다, 우리의 로기스티틱 직원들은 TNT, DHL, UPS, 페덱스에게 대부분의 비용 효율적인 방법을 찾기 위해 명시된 가격과 비교하도록 요청할 것입니다.
미래에 대량 주문에서 면, 우리는 해로로 선박을 권고합니다.
