제품 소개회전 드라이브 변속기

태양에너지를 위한 24 VDC 유성 기어 모터와 글로보이드 웜 다수 드라이브 트렌스미션

태양에너지를 위한 24 VDC 유성 기어 모터와 글로보이드 웜 다수 드라이브 트렌스미션

태양에너지를 위한 24 VDC 유성 기어 모터와 글로보이드 웜 다수 드라이브 트렌스미션
Hourglass Worm Slew Drive Gearbox With 24 VDC Planetary Gear Motors For solar energy
태양에너지를 위한 24 VDC 유성 기어 모터와 글로보이드 웜 다수 드라이브 트렌스미션
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HangTuo
인증: CE, ISO9001
모델 번호: SE1~SE25
결제 및 배송 조건:
최소 주문 수량: 1개 조각
가격: USD 280~504 / pc
포장 세부 사항: 합판 상자
배달 시간: 15~45 일
지불 조건: L / C, T / T, 웨스턴 유니온
공급 능력: 달 당 2000 PC
접촉
상세 제품 설명
모델: SE1~SE25 기어 비율: 31:1~150:1
애플리케이션: 태양에너지와 건설 기계 원래 장소: 창주, 중국
드라이버: 모터 증명서: ISO9001, CE
설치: 요청대로 정비: 각각 5년
색: 요청대로 반발: 요청대로
하이 라이트:

벌레 장치 회전 드라이브

,

돌리기 링기어

태양에너지를 위한 24 VDC 유성 기어 모터와 글로보이드 웜 다수 드라이브 트렌스미션



제품 설명



우리의 슬유잉 드라이브는 1 인치에서부터 25 인치까지 다양한 모델 크기에 들어오며, 0.3에서부터 21 크킨텀까지 성능 범위. 우리는 또한 다른 반발의 슬유잉 드라이브를 가지고 있습니다. 드라이브는 똑같은 기어 박스로부터 양쪽 부하 홀딩과 회전 토크를 요구하는 적용에 잘 적합합니다. 그들은 또한 듀얼 회전축, 동시에) 또는 동일 축 위의 이중 구동으로 (회전축 (한 주축에서 똑같은 링기어를 운전하는 2개의 웜 나사)로 만들어질 수 있고, 수평적으로 또는 둘다 수직적으로 탑재될 수 있습니다.

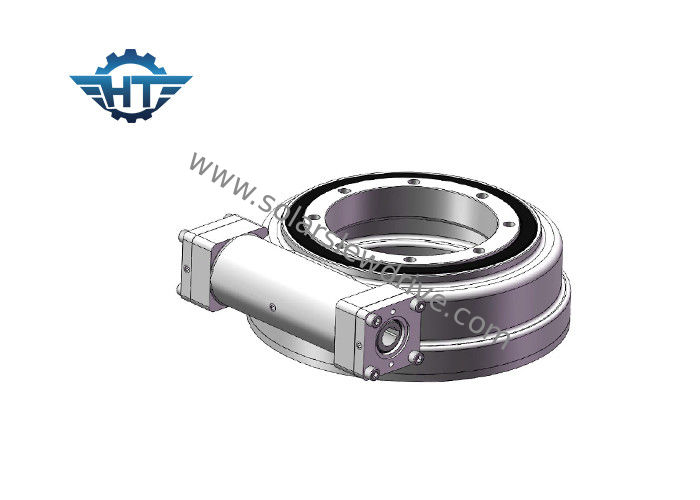

태양에너지를 위한 24 VDC 유성 기어 모터와 글로보이드 웜 다수 드라이브 트렌스미션 0


세로 계열 데이터 시트



모델 비율 정격 출력 회전력 토크를 기울이기 축상의 부하 경하중 홀딩 토크 효율 정확성 자기 로킹 중량
N.m N.m 나트 나트 N.m 킬로그램
3" 31:1 300 1500 3.6 15 7000 40% ≤0.1 13 킬로그램
5" 37:1 637.5 5000 16 27 9200 40% ≤0.1 18 킬로그램
7" 57:1 1750 7000 34 58 13200 40% ≤0.1 28 킬로그램
8" 51:1 2250 11200 50 80 20400 40% ≤0.1 35 킬로그램
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 51 킬로그램
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 61 킬로그램
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 78 킬로그램
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 105 킬로그램
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 185 킬로그램
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 244 킬로그램



수평 계열 데이터 시트



모델 비율 정격 출력 회전력 토크를 기울이기 홀딩 토크 축상의 부하 경하중 효율 정확성 자기 로킹 중량
N.m N.m N.m 나트 나트 킬로그램
1" 31:1 400 1000 1800 22 12 40% ≤0.1 6
3" 31:1 300 1500 7000 30 15 40% ≤0.1 9
5" 37:1 637.5 6000 9200 68 27 40% ≤0.1 14
7" 57:1 1750 10500 13200 132 58 40% ≤0.1 23
9" 61:1 4300 49900 30800 340 130 40% ≤0.1 44
12" 78:1 5600 54400 40560 480 190 40% ≤0.1 51
14" 85:1 6750 135000 44200 680 230 40% ≤0.1 62
17" 102:1 9460 203000 53040 980 390 40% ≤0.1 85
21" 125:1 16000 271000 65000 1600 640 40% ≤0.1 141
25" 150:1 21450 346000 89000 2400 950 40% ≤0.1 182



이원축 시리즈 데이터 시트



모델 비율 정격 출력 회전력 토크를 기울이기 축상의 부하 경하중 홀딩 토크 효율 정확성 자기 로킹 중량
N.m N.m 나트 나트 N.m 킬로그램
3" 31:1 300 1500 3.6 15 7000 40% ≤0.1 21 킬로그램
5" 37:1 637.5 5000 16 27 9200 40% ≤0.1 32 킬로그램
7" 57:1 1750 7000 34 58 13200 40% ≤0.1 54 킬로그램
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 88 킬로그램
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 157 킬로그램
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 214 킬로그램
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 315 킬로그램
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 481 킬로그램
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 682 킬로그램



특징



1. 우수한 백홀딩 토크가 안전을 보장합니다

2. 고 정밀도가 안정적 반사기를 보증합니다

3. 야외 컴리카티드 상태에서 서비스 수명을 향상시키기 위해 평가되는 높은 IP



주문 제작된 서비스


1. 다른 응용 프로그램과 프로젝트를 기반으로 하는 특수한 설계
2. 모터의 다른 유형은 수력 원동기, 스텝 모터, 전기 모터 기타 등등과 같이, 일치될 수 있습니다.
3. 다른 색은 RAL 코드를 기반으로 이용 가능합니다 ; 우리의 표준 색은 RAL 9006입니다.
