원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | SE5 |
최소 주문 수량: | 1개 조각 |
---|---|
가격: | USD 280~504 / pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45 일 |
지불 조건: | L / C, T / T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
모델: | SE5 | 기어 비율: | 37:1 |
---|---|---|---|
애플리케이션: | 태양 추적자 | 원래 장소: | 창주 |
드라이버: | 행성 장치 모터 | 증명서: | ISO9001, CE |
설치: | 수평한 | 정비: | 자유롭게 하세요 |
색: | 요청대로 | 반동: | 0.1 도 |
하이 라이트: | 회전 드라이브 모터,돌리기 링기어 |

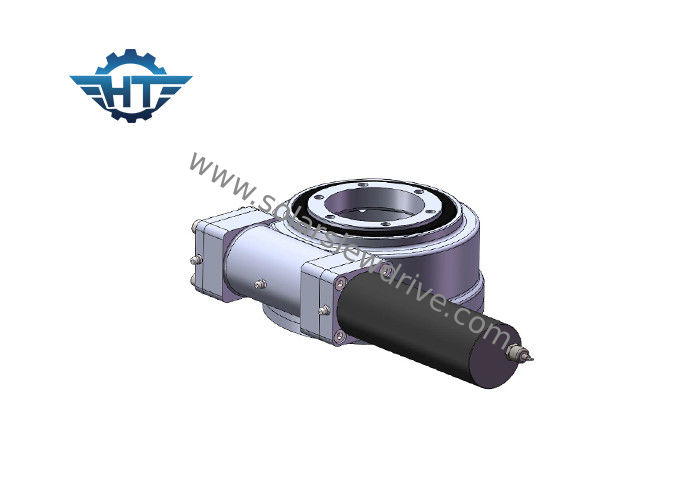

태양 추적자들을 위한 24 VDC 행성 모터와 SE5 수평선상 말 탄 다수 드라이브 트렌스미션
기술
슬유잉 드라이브는 폐쇄형, 주거 차별 금지 정책 유형, 수직형, 이원축 유형,고 정밀도 유형과 같은 많은 유형을 갖, 웜 드라이브 유형 기타 등등 슬루잉 드라이브가 강한 경사 모멘트 토크와 정적 자기 로킹 기능과 선회 베어링을 기반으로 합니다. 많은 이빨 접촉면은 높은 로드를 운전해서 특별히 설계됩니다.
모형을 만드세요 : | SE5 | 원산지 | 창주, 중국 |
브랜드 | HANGTUO | 타입 | 둘러싸입니다 |
재료 | 42CrMo,50Mn | 출력 토크 | 600 N.m |
순간 토크를 기울이기 | 6 K N.m | 홀딩 토크 | 9.2 K N.m |
정적 굴대 평가 | 68 나트 | 정적 광선 평가 | 27 나트 |
동적 굴대 평가 | 34 나트 | 동적 광선 평가 | 14 나트 |
기어 비율 | 37:1 | 효율 | 40% |
추천된 슬유잉 드라이브
모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크(n.m) | 보유하는 토크(n.m) | 굴대 로드(kN) | 광선 로드(kN) | 효율 | 정확성 (') | 자기 로킹 | 중량(KG) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
SE 슬유잉 드라이브의 주요 장점
1. 회전 360 급
2. 왼쪽이나 오른쪽으로 편으로부터의 구동 모터의 연결
3. 설치 동안, 전동 제거를 조정하는 것은 필요하지 않습니다 ; 이것은 이미 공장 전에 생산자에 의해 설정되었습니다
4. 그리스는 공장 전에 충전되었습니다
4. 단순한 설치와 저보수
5. 이성적 스페이스 이용
6. 기어는 셀프-로킹 ; 그러므로 브레이크는 필요하지 않습니다
7. 시작되고 멈추는 쉽고 유창한 방법
8. 수평 설치에 적합한 높은 틸팅 토크
