제품 소개회전 드라이브 변속기

높은 정밀도 ZSE 시리즈 24 VDC 전기 행성 장치 모터를 가진 태양 돌리기 드라이브

높은 정밀도 ZSE 시리즈 24 VDC 전기 행성 장치 모터를 가진 태양 돌리기 드라이브

  • 높은 정밀도 ZSE 시리즈 24 VDC 전기 행성 장치 모터를 가진 태양 돌리기 드라이브
  • 높은 정밀도 ZSE 시리즈 24 VDC 전기 행성 장치 모터를 가진 태양 돌리기 드라이브
높은 정밀도 ZSE 시리즈 24 VDC 전기 행성 장치 모터를 가진 태양 돌리기 드라이브
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HangTuo
인증: CE, ISO9001
모델 번호: ZSE 7"
결제 및 배송 조건:
최소 주문 수량: 1개 조각
가격: USD 280~504 / pc
포장 세부 사항: 합판 상자
배달 시간: 15~45 일
지불 조건: L / C, T / T, 웨스턴 유니온
공급 능력: 달 당 2000 PC
접촉
상세 제품 설명
모델: 7 인치 기어 비율: 57:1
애플리케이션: CPV, CSP 원래 장소: 창주, 중국
드라이버: 홀 센서와 24VDC 기어 들 모우터 503 Service Temporarily Unavailable 503 Service Temporarily Unavailable nginx: 수직
색: 요청대로 반동: 0.05 이하 급
하이 라이트:

회전 드라이브 모터

,

벌레 장치 회전 드라이브

24 VDC 전기 유성 기어 모터와고 정밀도 ZSE 시리즈 태양 슬유잉 드라이브



기술



반발 - 현존하는 간극 갭이 기어 톱니와 웜 사이에 있고 한 매우 공통이고 종종 상당하고 핵심이 기어와 구동 시스템의 설계를 감안합니다. 그들 사이의 더 갭은 주유를 적용하기 위한 방을 허락하고, 가동 열 내부의 스트레스를 수용하는 것을 도울 수 있습니다.



기어와 웜은 가까운 완전한 메쉬의 상태에 접촉입니다. 이것은 차례로 드라이브에서 추진력, 균등 로드 분포와 매우 인상적인 수준의 위치 결정 정밀도의 대단히 효율적인 전송을 고려할 것입니다



우리의 슬유잉 기어박스는 잘 과격한 작동 조건 하에 수행되는 것으로 판명되었습니다. 우리는 특히 대량 생산에서 서비스에서 다수 드라이브에 표준 부품, 감소 선행 시간, 전 영역을 가로지르는 시험되고 증명된 디자인과 대 동안 즉시 이용 가능한 여분으로부터의 비용절감을 제공했습니다.

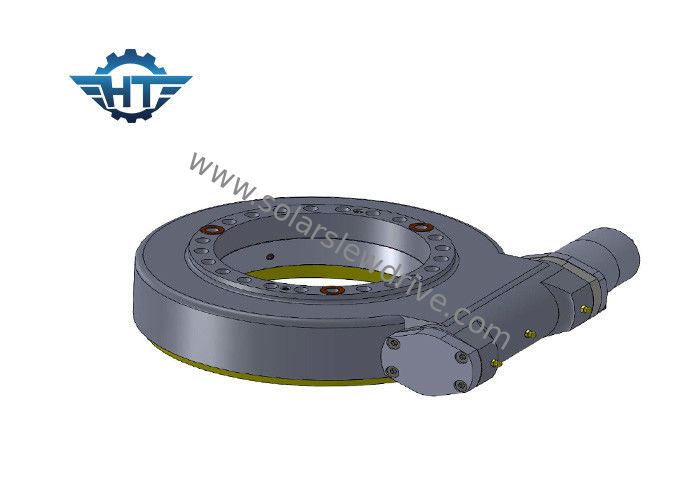

높은 정밀도 ZSE 시리즈 24 VDC 전기 행성 장치 모터를 가진 태양 돌리기 드라이브 0



ZSE 슬유잉 드라이브의 매개 변수



모델 비율 정격 출력 회전력 토크를 기울이기 축상의 부하 경하중 홀딩 토크 효율 정확성 자기 로킹 중량 비율
N.m N.m 나트 나트 N.m 킬로그램
3" 31:1 150 1500 30 15 1750 40% 0' 9 킬로그램 31:1
5" 37:1 317.5 6000 68 27 2300 40% 0' 14 킬로그램 37:1
7" 57:1 875 10500 132 58 3300 40% 0' 23 킬로그램 57:1
9" 61:1 1425 49900 340 130 7700 40% 0' 44 킬로그램 61:1



드라이브를 비트는 SE의 매개 변수



모델 비율 정격 출력 토크(n.m) 틸팅 토크(n.m) 보유하는 토크(n.m) 굴대 로드(kN) 광선 로드(kN) 효율 정확성 (') 자기 로킹 중량(KG)
1" 32:1 400 1000 1800 22 12 40% ≤0.1 6
3" 31:1 600 1500 3000 30 16 40% ≤0.1 8
5" 37:1 800 6000 9200 68 27 40% ≤0.1 12
7" 57:1 2000 13500 13200 132 58 40% ≤0.1 21
9" 61:1 4400 45000 30800 340 130 40% ≤0.1 49
12" 78:1 5800 54400 40560 480 190 40% ≤0.1 61
14" 85:1 6550 68000 54200 680 230 40% ≤0.1 63
17" 102:1 9400 135600 65040 980 390 40% ≤0.1 105
21" 125:1 16000 203400 81000 1600 640 40% ≤0.1 149
25" 150:1 21000 271160 89000 2400 950 40% ≤0.1 204



고 정밀도를 필요로 하는 적용성



1. 회전 테이블

2. 로보틱 시스템

3. 집중된 태양 발전소

4. 안테나 위성
