제품 소개회전 드라이브 변속기

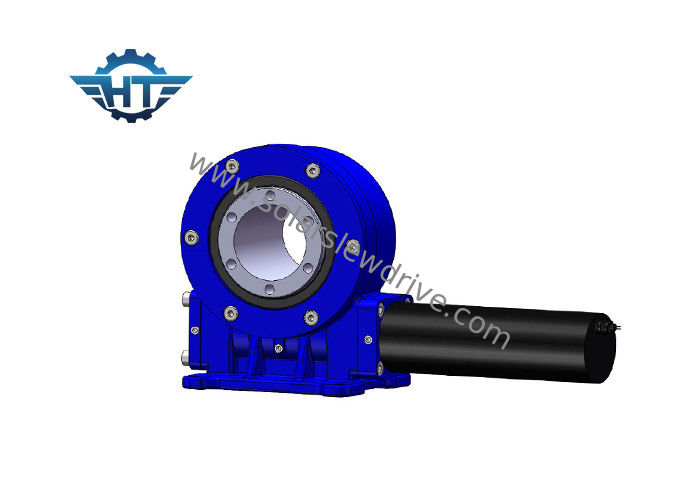

글로보이드 웜과 360' 거꾸로 된 다수 드라이브 트렌스미션, 홈통 열식을 위한 작은 반발

글로보이드 웜과 360' 거꾸로 된 다수 드라이브 트렌스미션, 홈통 열식을 위한 작은 반발

글로보이드 웜과 360' 거꾸로 된 다수 드라이브 트렌스미션, 홈통 열식을 위한 작은 반발
360° Turned Slew Drive Gearbox With Hourglass Worm, Small Backlash For Trough Thermal
글로보이드 웜과 360' 거꾸로 된 다수 드라이브 트렌스미션, 홈통 열식을 위한 작은 반발
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HangTuo
인증: CE, ISO9001
모델 번호: 3 인치
결제 및 배송 조건:
최소 주문 수량: 1개 조각
가격: USD 280~504 / pc
포장 세부 사항: 합판 상자
배달 시간: 15~45 일
지불 조건: L / C, T / T, 웨스턴 유니온
공급 능력: 달 당 2000 PC
접촉
상세 제품 설명
재료: 50Mn, 42CrMo 모델: 3 인치
기어 비율: 31:1 효율: 40%
정확한: 0.1 이하 도 드라이버: 전동기/유압 모터/자동 귀환 제어 장치 모터
색: 요청대로 반동: 0.1 이하 도
타입: 수직 원산지: 창주, 중국
하이 라이트:

회전 드라이브 모터

,

벌레 장치 회전 드라이브

글로보이드 웜과 360' 거꾸로 된 다수 드라이브 트렌스미션, 홈통 열식을 위한 작은 반발







기술



상품 이름 : VE7

정규 출력 속도 : 0.03RPM

정규 출력 토크 : 7320 N.m

맥스 출력 토크 : 10980 N.m

순간 토크를 기울이는 것 : 8 kN.m

홀딩 토크 : 39 kN.m

정적 축상의 부하 : 30 나트
정적 경하중 : 100 나트
슬유잉 구동 비율 : 51:1
반발 제거 : <=0.15'
IP(클래스) : 66
효율 : 40%
온도 : -40C to+120C
환원제 모터 성능 자료
정격 전압 : 24 VDC

상 유동 : < 7=""> 출력 전원 : 126 W
출력 속도 : 1.6 RPM
출력 토크 : 359 N.m
맥스 출력 토크 : 538 N.m
노이즈를 내세요 : <65 dB="">



글로보이드 웜과 360' 거꾸로 된 다수 드라이브 트렌스미션, 홈통 열식을 위한 작은 반발 0



장점



1. 회전 360 급

2. 왼쪽이나 오른쪽으로 편으로부터의 구동 모터의 연결,

3. 설치 동안, 전동 제거를 조정하는 것은 필요하지 않습니다 ; 이것은 이미 공장 전에 생산자에 의해 설정되었습니다

4. 단순한 설치와 저보수

5. 이성적 스페이스 이용

6. 기어는 셀프-로킹 ; 그러므로 브레이크는 필요하지 않습니다

7. 시작되고 멈추는 쉽고 유창한 방법

8. 고정밀도


세로 계열 상술



모델 비율 정격 출력 회전력 토크를 기울이기 축상의 부하 경하중 홀딩 토크 효율 정확성 자기 로킹 중량
N.m N.m 나트 나트 N.m 킬로그램
3" 31:1 300 1500 3.6 15 7000 40% ≤0.1 13 킬로그램
5" 37:1 637.5 5000 16 27 9200 40% ≤0.1 18 킬로그램
7" 57:1 1750 7000 34 58 13200 40% ≤0.1 28 킬로그램
8" 51:1 2250 11200 50 80 20400 40% ≤0.1 35 킬로그램
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 51 킬로그램
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 61 킬로그램
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 78 킬로그램
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 105 킬로그램
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 185 킬로그램
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 244 킬로그램



응용 범위



전형적인 애플리케이션은 태양 추적자들과 풍력 발전용 터빈, 위성과 레이더반사기, 트럭 크레인, 승강기, 유틸리티 설비자재, 유압식 장치 부착, 오일 툴 장비, 타이어 다루는 사람, 굴착기 S와 자동차 리프트를 포함합니다.
