원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | VE5 |
최소 주문 수량: | 1개 조각 |
---|---|
가격: | USD 100~1100/ pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45 일 |
지불 조건: | L / C, T / T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
전원 공급기: | 24의 볼트 | 타입: | 그을음 주축 |
---|---|---|---|
원래 장소: | 창주, 중국 | 출력 토크: | 533 Nm |
출력 속도: | 0.065 RPM | 특징: | 두배 포락선 |
용법: | 작은 태양 추적자 | 특징을 보호하세요: | IP66 |
하이 라이트: | 태양 학력별 반편성을 위한 돌리기 드라이브,태양 추적자를 위한 회전 드라이브 |

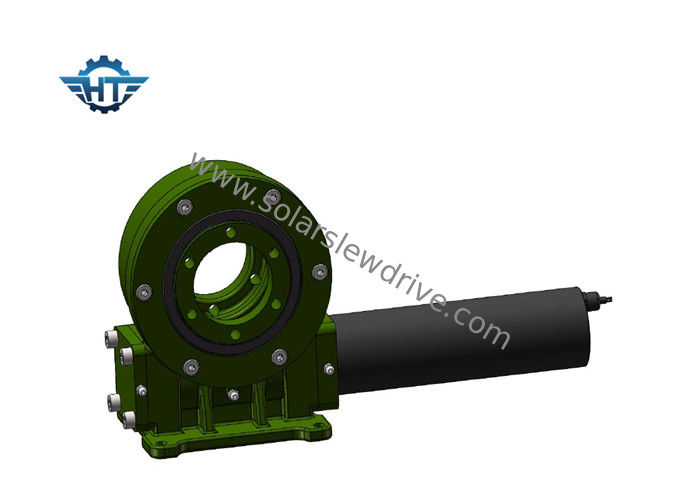

수직 단일축 작은 다수 드라이브, 작은 태양 추적자들을 위한 두배 외피 웜
기술
슬유잉 드라이브는 풀-사이클 회전에 대한 필요와 변하기 쉽 요구를 가속시킨 어떠한 이유를 위해 사용될 수 있습니다. 더 큰 토크 전력 전송, 모션 전송의 더 높은 정확도 또는 몸의 소형 구조에 대한 필요성이 더 높은 메커니즘 선택을 요구할 때, 회전 구동기는 최고의 해결책입니다. 둘러싸인 이원축 슬루잉 드라이브는 수직적으로 그리고 수평적으로 2 다른 방향에서 움직임을 실현할 수 있습니다. 보통 비슷한 근무 조건으로 이원축 태양추적 시스템 또는 약간의 기구 설비에 적용되세요.
수직형 웜 기어 작은 슬루잉 드라이브
VE 웜 기어는 수직 설치 슬루잉 드라이브를 의미합니다 ; 방수이고 부식 방지 이유, 주로 방진포에 대한 높은 근무 조건 요건에 적용됩니다. 보호 그레이드 IP66, 정확한 0.1'.
그것은 장비 공간, 최대 가반 하중, 콤팩트 디자인과 광범위한 서비스 삶과 감소된 유지 비용을 저장한다는 이점이 있습니다.
성능 데이터
모델 | 비율 | 정격 출력 회전력 (N.m) | 틸팅 토크 (N.m) | 홀딩 토크 (N.m) | 축상의 부하 (kN) | 경하중 (kN) | 효율 | 정확성 (') | 자기 로킹 | 체중 (킬로그램) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 예 | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 예 | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 예 | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 251 |
차원
애플리케이션
슬유잉 드라이브는 회전 토크 강도를 요구하는 적용성을 위한 완벽한 제품입니다.
태양 에너지을 요구하는 다수 드라이브 : 그것은 태양광 발전 패널 회전에서 설계되고, 발전 효율을 향상시킵니다. 태양 추적액이 이용 가능한 단일축 & 이원축.
풍력 발전기를 위해 : 슬유잉 드라이브는 풍력 발전용 터빈에서 기초를 회전시키는데 사용됩니다
건설 기계 적용을 위해 : 넓게 말 탄 트럭 크레인, 공기 구대, 도크 크레인, 목재 그래브에 적용됩니다
산업을 위해 거래하세요 : 자동화 / 조립 라인, 로보틱 아암
위성을 위해 : 다수 드라이브는 위성 안테나에서 우주 통신과 위성항법장치를 위해 사용될 수 있습니다
