혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SE3 |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 100~1100/ pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 기어 비율: | 31:1 | 정규 출력 토크: | 533 Nm |
|---|---|---|---|
| 원래 장소: | 창주, 중국 | 토크를 보전되기: | 7000 Nm |
| 토크를 기울기: | 744 Nm | 정격 출력 토크: | 0.065 RPM |
| 용법: | 태양 추적자 | 특징을 보호하세요: | IP66 |
| 하이 라이트: | 태양 추적자를 위한 회전 드라이브,태양 추적자 드라이브 |
||

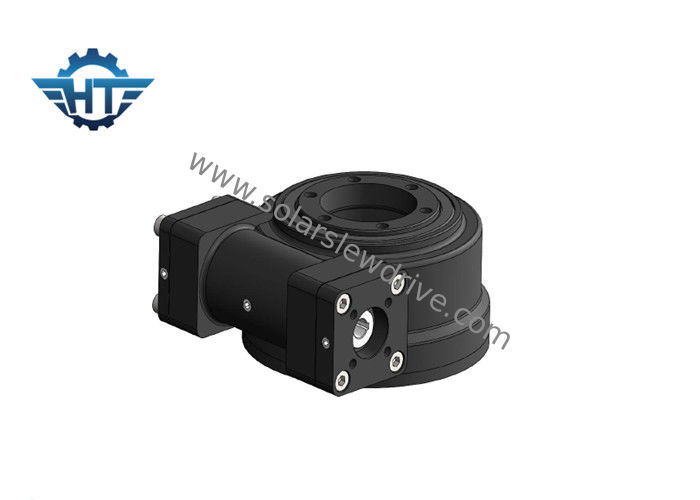

SE3 저속 밀폐형 소형 슬루 드라이브, 태양 추적 시스템에 적합한 24vdc 유성 기어 모터가 있는 1축
기술
SE3 슬루 드라이브
여러 용도로 인해 선회 드라이브는 다양한 모델 크기, 성능 범위 및 장착 특성으로 제공됩니다.드라이브는 동일한 기어 박스에서 부하 유지와 회전 토크가 모두 필요한 애플리케이션에 적합합니다.또한 이중 회전 축(동시에 회전 축) 또는 동일한 축의 이중 드라이브(한 축에서 동일한 링 기어를 구동하는 2개의 웜 나사)로 만들 수 있습니다.
비고
1. 다양한 모터(AC, DC 및 유압)를 고객의 요구 사항에 따라 설계할 수 있습니다.
2. 모터 반대편의 샤프트는 육각 헤드 또는 육각 헤드가 아닌 것을 선택할 수 있습니다.
DC 모터
1. 출력축에 이중지지구조를 채택하여 기어박스의 최대토크를 많이 증가시킨다.
2. 썬 휠과 유성 휠은 스플라인으로 연결되어 기어 박스의 최대 토크를 높이고 수명을 연장합니다.
3. 입력단에 헬리컬 기어를 사용하여 소음을 낮추고 고속에서 원활하게 작동합니다. 내부 기어 링이 분리되어 더 많은 비율을 만들 수 있고 디자인이 유연합니다. 변속기와 모터는 축 방향의 나사에 의한 이음매 고정으로 위치하여 일치 정밀도를 높이고 소음을 줄입니다.
4. 우리는 유성 휠 내부에 롤링 핀 홀더를 사용합니다. 슬라이딩 연삭 대신 롤링 핀 연삭을 사용하므로 기어 박스의 수명이 훨씬 깁니다.
5. 이중 지지 구조;내부 보어 진원도를 0.003mm 미만으로 만드는 유성 기어 내부 보어의 내부 연삭, 슬라이딩 대신 롤링으로 작동,HRC60 기어 표면 정밀 스크래핑, 이러한 모든 기술을 채택하면 매우 조용하고 안정적인 작동과 10000시간 이상의 긴 수명을 보장합니다.
치수
SE Serise Slewing Drive의 기술 시트
| 모델 | 비율 | 정격 출력 토크(Nm) | 틸팅 토크(Nm) | 유지 토크(Nm) | 축방향 하중(kN) | 레이디얼 하중(kN) | 능률 | 정밀도(°) | 자동 잠금 | 무게(kg) |
| 1" | 32:1 | 400 | 1000 | 1800년 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
| 삼" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
| 7” | 57:1 | 2000년 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
