원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | SE, SDE, VE |
최소 주문 수량: | 1개 조각 |
---|---|
가격: | USD 100~1100 / pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45 일 |
지불 조건: | L / C, T / T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
원래 장소: | 창 저 우, 중국 | IP 등급: | IP66 |
---|---|---|---|
유형: | 돌리기 드라이브 | 자료: | 42CrMo 또는 50Mn |
보증: | 3~10 년 | 크기: | 3 인치에서 25 인치 |
응용 프로그램: | 태양광 발전 시스템 | 모터: | AC 또는 DC 또는 Hydarulic |
하이 라이트: | 태양 학력별 반편성을 위한 돌리기 드라이브,태양 추적자 드라이브 |

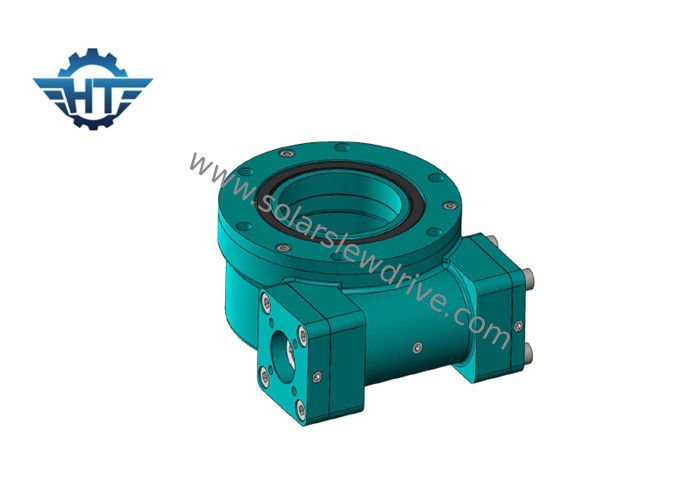

단 하나 축선을 위한 VE, SE, SDE 회전 드라이브 태양 추적자 및 이중 축선 태양 에너지 체계
묘사
1. 순간 토크를 기울기: 토크는 짐의 위치와 돌리 장치의 센터 사이 거리에 의해 곱한 짐입니다.
짐과 거리에 의해 생성된 토크가 정격 기우는 순간 토크 보다는 더 중대한 경우에, 돌리 드라이브는 뒤집힐 것입니다.
2. 토크를 보전되기: 반전 토크입니다.
드라이브가 반전으로 자전하골, 부속이 손상을 입히지 않을 때, 달성된 최대 토크는 토크를 보전되는 불립니다.
3. 축 짐: 돌리 장치의 축선에 평행선을 적재하십시오.
4. 광선 짐: 돌리 장치의 축선에 수직을 적재하십시오.
5. 자동 폐쇄: 적재될 때, 돌리 드라이브는 교체를 반전하골 이렇게 자동 폐쇄이라고 불러 수 없습니다.
기술적인 자료
SE 모형 성능 매개변수 | ||||||||||||
모형 | 정격 출력 토크 (N.m) | 보전되기 토크 (N.m)를 | TiltingTorque (N.m) | 축 짐 (kN) | 광선 짐 (kN) | 비율 | Effeciency | 정밀도 (정도) | IP | 일 임시 직원. (℃) | 자동 폐쇄 | 무게 (kg) |
1개 | 400 | 1000년 | 1800년 | 22 | 12 | 28:1 | 43% | ≤0.1 | 66 | -30~+120 | 그렇습니다 | 6 |
3" | 600 | 1500년 | 3000 | 30 | 16 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | 그렇습니다 | 8 |
5" | 800 | 6000 | 4700 | 68 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | 그렇습니다 | 12 |
7" | 2000년 | 13500 | 7100 | 132 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | 그렇습니다 | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | 그렇습니다 | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | 그렇습니다 | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | 그렇습니다 | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | 그렇습니다 | 105 |
21" | 16000 | 203400 | 81000 | 1600년 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | 그렇습니다 | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | 그렇습니다 |
204
|
행성 장치 모터 일 어떻게
행성 모터 디자인은 다수 행성 장치에 짐을 전치해 다른 모터 작풍 보다는 손잡이 무거운 짐을 나아지는 것을 그것이 허용하. 행성 장치는 동기화되 더 중대한 산출 수용량 작업 바지를 제공하는 일관된 토크를 전달하는 주. 행성 장치의 디자인은 윤활유 유지에 아주 능률적이어 더 높은 속도로 작동하는 것을 이 작은 모터가 허용하. 이런 이유로, 행성 장치 모터는 높은 토크가 필요하 때 잘 실행합니다.
이점
1. OEM 환영
지원에 의하여 주문을 받아서 만들어지는 제품 OEM
2. 질 GUARATEE
직업적인 기술지원, 1 년 또는 보장 1000 시간
3. 빠른 적시 납품
상품 생산을 위한 보통 10-15 일
기술적인 자료
유형 | 전압 DC.(V) | 짐 없음 | 정격 | 최대 토크 (Nm) | ||||
현재 (a) | 속도 (rpm) | 모터 속도 (rpm) | 현재 (a) | 속도 (r/min) | 토크 (Nm) | |||
ZYT09RC+ | 24 | 0.8 (MAX) | 2.6 | 1100년 | 10.5 (MAX) | 2.0 | 500 | 750 |
차원
