원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | SE, VE, SDE |
최소 주문 수량: | 1개 조각 |
---|---|
가격: | USD 100~1100 / pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45 일 |
지불 조건: | L / C, T / T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
원래 장소: | 창 저 우, 중국 | 인증: | ISO, CE |
---|---|---|---|
특징을 보호하십시오: | 에워싸는 | 보증: | 3~10 년 |
크기: | 3 인치에서 25 인치 | 응용 프로그램: | 산업의, 태양 추적자 |
하이 라이트: | 태양 학력별 반편성을 위한 돌리기 드라이브,태양 추적자를 위한 회전 드라이브 |
SE, VE, SDE 봉투 벌레를 가진 작은 회전 드라이브 및 다 이 접촉을 달성하는 나선형 장치
묘사
태양 학력별 반편성의 추적 기능을 깨닫기 위하여는, 기계 시스템의 세트는 태양 탄도로 자전하다 그래야 필요합니다 광전지 패널을 모도록. 동시에, 광전지 학력별 반편성에는 전통적인 부류 체계의 풍속의 기계적 성질을 만나야 하고, 또한 특정 풍속의 밑에 광전지 부류 및 추적자의 동적인 가동을 깨닫기 위하여 대응 바람 저항을 저항하는 어느 정도 산출 토크가, 있습니다. 회전 드라이브는 좋은 선택입니다.
회전 드라이브
회전 드라이브는 광전지 학력별 반편성을 추적하는 통용되는 동력 장치의 한개, 그것의 주요 특징입니다 조밀한 구조입니다; 그것은 특정 광선과 축 짐을 저항하고, 뿐 아니라 토크를 뒤집힐 수 있고, 또한 큰 토크, 감속 비율을 등 전달할 수 있습니다.
봉투 벌레 장치 흡진기는, 그것의 구조 봉투 벌레, 기초를 돌리 반지/장치 포함합니다.
기초는 차축 포탄 및 좌석 반지 구성하고 있습니다, 갱구 포탄은 좌석 반지도 연결되고, 차축 포탄의 축선 선 및 좌석 반지의 축선 선은 공간 위치에서 서로 수직 이고, 봉투 벌레 장치는 기초의 갱구 포탄에 있습니다.
회전 방위는 안 반지와 기초의 좌석 반지의 1개의 끝에 조정 이고 외부 장치 반지가 봉투 벌레로 그물에 걸리는 외부 반지 사이에서 끼워넣어진 안 반지, 외부 장치 반지 및 강철 공 또는 롤러 구성하고 있습니다.

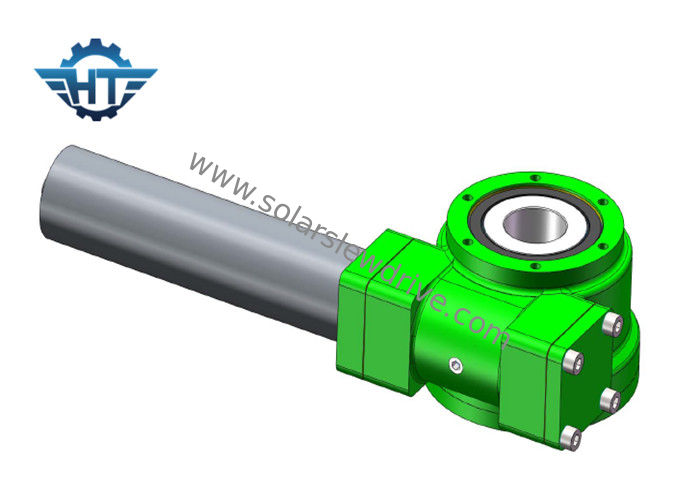

제품 그림
기술적인 자료
VE 모형 성능 매개변수 | |||||||||||
모형 | 정격 출력 토크 (N.m) | 보전되기 토크 (N.m)를 | TiltingTorque (N.m) | 축 짐 (kN) | 광선 짐 (kN) | 비율 | 정밀도 (정도) | 정밀도 | IP | 자동 폐쇄 | 무게 (kg) |
3개 | 600 | 1800년 | 1500년 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | 그렇습니다 | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | 그렇습니다 | 18kg |
7" | 1750년 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | 그렇습니다 | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | 그렇습니다 | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | 그렇습니다 | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | 그렇습니다 | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | 그렇습니다 | 88 kg |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | 그렇습니다 | 135 kg |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | 그렇습니다 | 192 kg |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | 그렇습니다 | 251 kg |
