원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | VE8 |
최소 주문 수량: | 1개 조각 |
---|---|
가격: | USD 280~504 / pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45 일 |
지불 조건: | L / C, T / T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
유형: | VE8 돌리기 드라이브 | 원래 장소: | 창 저 우, 중국 |
---|---|---|---|
기능: | 토크를 증가하십시오 | 인증: | ISO, CE |
보호하십시오: | 에워싸는 | 재료: | 42CrMo 또는 50Mn |
보증: | 10 년 | 크기: | 3 인치에서 25 인치 |
하이 라이트: | 태양 학력별 반편성을 위한 돌리기 드라이브,태양 추적자 드라이브 |

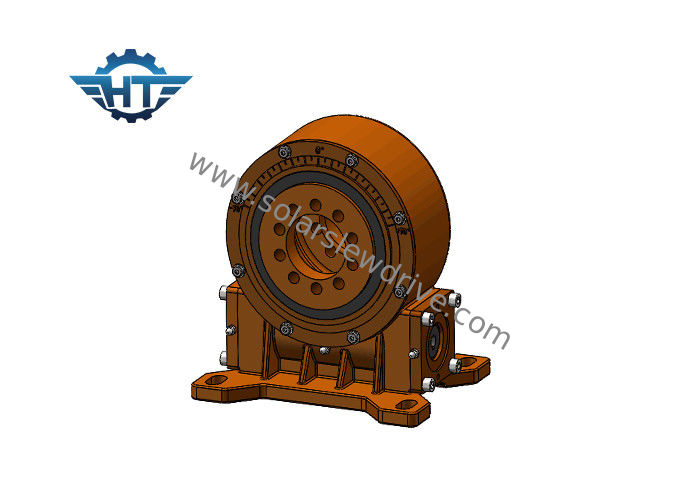

Ve8 태양 추적자를 위한 나선형 장치 그리고 봉투 벌레를 가진 수직 태양 추적자 회전 드라이브
묘사
돌리 반지, 일컬어 돌리 방위 또는 턴테이블 방위는, 축 짐, 광선 짐을 지탱할 수 있는 그리고 기우 순간 큰 방위입니다. 근본적인 기계장치 전송 부속입니다. 그것에는 안과 외부 반지, 회전 및 다른 성분이 있습니다.
누구든개는 변속기로 핵심 동의 성분이 돌리기 방위와 벌레 갱구이기 때문에 돌리 드라이브를 고려할 수 있습니다. 그것은 또한 물개 주거 및 모터와 같은 보조 성분으로 이루어져 있습니다. 전원으로, 회전 드라이브 모터는 보통 DC 행성 장치 모터, DC 댄서 모터, 유압 모터가 동력 장치 체계로 건축기계에서 주로 사용되는 AC 장치 모터 등 AC입니다. 핵심 성분이 반지 드라이브를 돌리기 때문에, 돌리 드라이브는 즉시 축과 반경 방향 힘을 저항할 수 있습니다.
회전은 일 원리를 몹니다
벌레는 자전하기 위하여 돌리 반지의 외부 반지를 모는 모터에 의해 몹니다; 외부 반지는 플랜지를 통해서 토크를 출력하고 돌리 반지의 안 반지는 주거에서 고쳐집니다.
돌리 드라이브에는 반전 자동 폐쇄 특성을 가진 벌레 톱니바퀴 구동 때문에 반전 자동 폐쇄가 있습니다. 이 특징은 매우 주인 운영 및 안전율의 안정성을 강화합니다. 전통적인 그네 제품에 비교해, 돌리 드라이브 변속기는, 유지하게 쉬운 설치하기, 쉽 상당한 임명 공간을 절약합니다.
기술적인 자료
모형 | 정격 출력 토크 (N.m) | 보전되기 토크 (N.m)를 | TiltingTorque (N.m) | 축 짐 (kN) | 광선 짐 (kN) | 비율 | 정밀도 (정도) | 정밀도 | IP | 자동 폐쇄 | 무게 (kg) |
3개 | 600 | 1800년 | 1500년 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | 그렇습니다 | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | 그렇습니다 | 18kg |
7" | 1750년 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | 그렇습니다 | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | 그렇습니다 | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | 그렇습니다 | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | 그렇습니다 | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | 그렇습니다 | 88 kg |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | 그렇습니다 | 135 kg |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | 그렇습니다 | 192 kg |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | 그렇습니다 | 251 kg |
