원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | SE, VE |
최소 주문 수량: | 1개 조각 |
---|---|
가격: | USD 100~1100/ pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45 일 |
지불 조건: | L / C, T / T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
유형: | 단 하나 축선 돌리기 드라이브 | Safty 종류: | IP65 |
---|---|---|---|
인증: | ISO, CE | 특징을 보호하십시오: | 에워싸는 |
자료: | 42CrMo 또는 50Mn | 보증: | 5~10 년 |
크기: | 3 인치에서 25 인치 | 응용 프로그램: | 산업의, 태양 추적자 |
하이 라이트: | 태양 학력별 반편성을 위한 돌리기 드라이브,태양 추적자를 위한 회전 드라이브 |

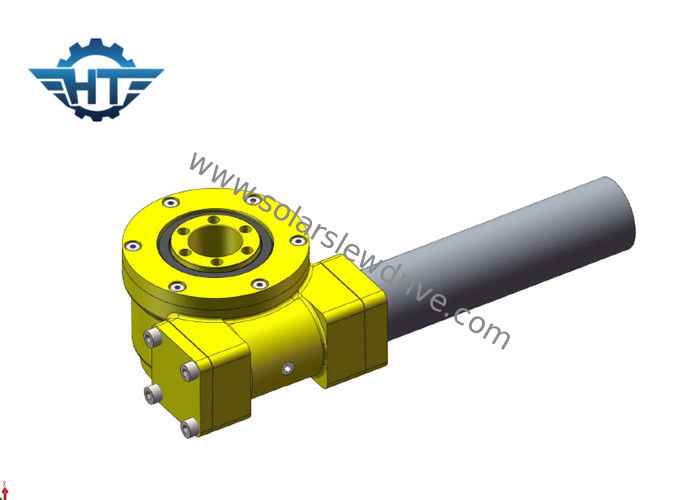

녹슬지 않는 처리 편평한 태양 추적자에서 적용되는 DC 행성 장치 모터로 붙어 있는 태양 추적자 드라이브
묘사
추적자의 기계적인 디자인은 하지 (도끼 사이 최대 상쇄 각) 도중 태양의 최대 진지변환을 고려해야 합니다. 편평한 단 하나 축선 추적자 또는 극지 축선 (비스듬한 단 하나 축선) 추적자는, 최대 각운동 보통 또는 120° 초과하지 않습니다.
회전 드라이브의 기계적인 구조 디자인은 단단히 그리고 안전하게 이어야 해, 금속의 열 확장 및 회전 드라이브의 정확한 임명을 고려하.
적당한 기계적 마모의 경우에, 풍압 손실과 물자 가치저하는, 학력별 반편성 25 년의 사용 기간을 보장할 수 있습니다. 동시에, 긴 서비스 기간을 보호하기 위하여, 회전 드라이브의 모든 부분은 표면 녹슬지 않는 처리 전기도금을 할 다른 사람 필요가 있습니다.
Techical 자료
SE 모형 성능 매개변수 | ||||||||||||
모형 | 정격 출력 토크 (N.m) | 보전되기 토크 (N.m)를 | TiltingTorque (N.m) | 축 짐 (kN) | 광선 짐 (kN) | 비율 | Effeciency | 정밀도 (정도) | IP | 일 임시 직원. (℃) | 자동 폐쇄 | 무게 (kg) |
1개 | 400 | 1000년 | 1800년 | 22 | 12 | 28:1 | 43% | ≤0.1 | 66 | -30~+120 | 그렇습니다 | 6 |
3" | 600 | 1500년 | 3000 | 30 | 16 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | 그렇습니다 | 8 |
5" | 800 | 6000 | 4700 | 68 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | 그렇습니다 | 12 |
7" | 2000년 | 13500 | 7100 | 132 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | 그렇습니다 | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | 그렇습니다 | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | 그렇습니다 | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | 그렇습니다 | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | 그렇습니다 | 105 |
21" | 16000 | 203400 | 81000 | 1600년 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | 그렇습니다 | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | 그렇습니다 |
204 |
설치 설명서
SE 시리즈 돌리 드라이브는 일반적으로 수평으로 설치됩니다. 그리고 우리는 또한 수평으로 돌리 드라이브의 성과 고려 설치하는 것을 추천합니다.
