혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SDE5” |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 280~504 / pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 물자: | 50Mn, 42CrMo, QT | 모형: | 2 축선 7 인치 |
|---|---|---|---|
| 장치 비율: | 57 : 1 | 산출 토크: | 0.8 kNm |
| 토크를 보전되기: | 6 kNm | 토크를 기울기: | 9.2 kNm |
| 효율성: | 40% | 일 임시 직원.: | -30C~+120C |
| 하이 라이트: | 돌리기 반지 드라이브,벌레 드라이브 모터 |
||

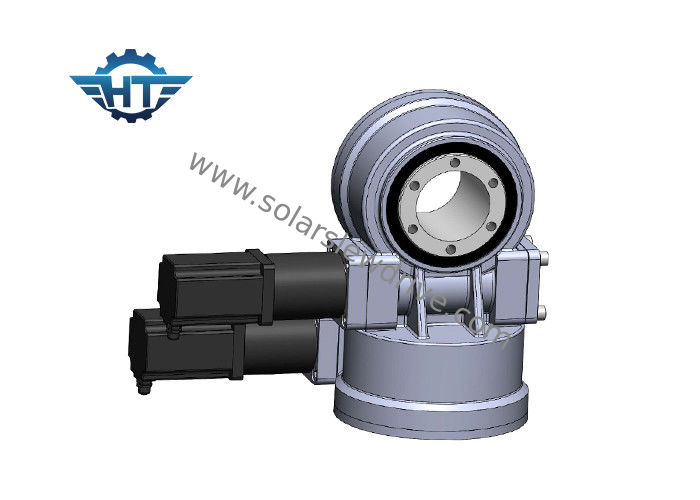

이원축 태양추적 시스템과 위성을 요구하는 드라이브를 비트는 둘러싸인 주택 5 인치 웜 기어
기술
다수 드라이브는 보통 웜, 터보형 다수 태도, 주택과 전력자원으로 구성된 다수 태도의 업그레이된 제품입니다. 고품질 주강을 사용하는 주택은 바른 고강도를 가집니다, 웜 기어가 42CrMo와 빛 이온 질 화법을 사용합니다, 그것의 마모 방지 강도가 더 높고 강한 견고성과 서비스 수명이 국내 전통적 기체 질화 50Mn 물질과 다른 국내 봉투 벌레와 비교하여 더 깁니다.
생산량 기술 데이터
모형을 만드세요 :SDE7
원산지 : 창주, 중국
브랜드 : HT
타이핑하세요 :둘러싸입니다
재료 :42CrMo,50Mn
출력 토크 : 800N.m
순간 토크를 기울이는 것 : 6000 N.m
홀딩 토크 :9200 N.m
정적 굴대 평가 :133 나트
정적 광선 평가 :53 나트
동적 굴대 평가 :32 나트
동적 광선 평가 :28KN
기어 비율 : 57:1
효율 :40%
약간의 완료된 예비품과 웜을 싸면서, 행투오의 슬유잉 드라이브는 주택, 선회 베어링, 봉합으로 구성됩니다. 우리는 또한 슬유잉 드라이브를 위해 사용된 전자 모터와 수력 원동기를 생산할 수 있으며, 그것이 시계 바늘 방향과 시계 반대 방향 방향회전을 위한 이동 할 수있.
장점
1. 선회 링을 기반으로 하는 강한 모멘트 전복
2. 인벨럽핑 웜 드라이브를 채택하세요
3. 더 큰 다중 치아 접촉을 사용하기 위한 로드를 운전하세요
4. 더 잘 정적 셀프-로킹 기능
SDE 시리즈의 퍼포먼스 차트
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크(n.m) | 보유하는 토크(n.m) | 굴대 로드(kN) | 광선 로드(kN) | 효율 | 정확성 (') | 자기 로킹 | 중량(KG) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | 예 | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | 예 | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 705 |
말하세요 : 더 상세한 차원과 매개 변수가 미안하지만, 우리의 판매 그림을 언급하기 때문에, 위에서 말한 차원과 매개 변수는 업데이트되거나 조정될 수 있습니다.
분류와 그림
단일축 형태가 보통 있습니다 ; 세부 사항 플스를 위한, 3부터 25 인치까지 이원축 타입, 수직형과 듀얼 워엄형은 판매 그림을 위해 우리와 연락합니다.
