원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | SDE3” |
최소 주문 수량: | 1개 조각 |
---|---|
가격: | USD 280~504 / pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45 일 |
지불 조건: | L / C, T / T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
재료: | 50Mn, 42CrMo, QT | 모델: | SDE |
---|---|---|---|
크기: | 3-25인치 | 구멍 크기: | 100-800mm |
기어 옵션: | 외부 기어 | 보증: | 5 년 |
OEM: | 사용 가능 | 회전형: | 이중 축 |
하이 라이트: | solar tracker drive,solar slew drive |

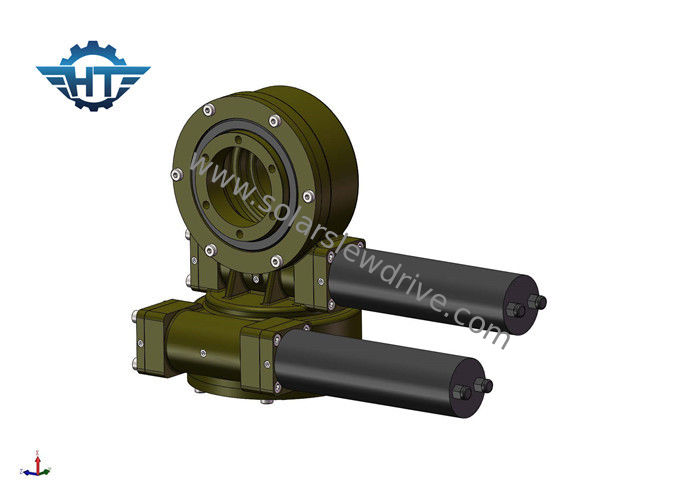

태양광 추적 시스템용 밀폐형 하우징 IP66이 있는 내마모성 소형 슬루 드라이브
설명
Hangtuo의 선회 드라이브는 단일 기어링 단계에서 큰 기어비를 제공하며 무게 대 성능에 최적화되어 있습니다.웜과 기어는 로우 프로파일, 자체 유지 및 즉시 설치할 수 있는 하우징으로 조립되어 제품이 모든 축 방향 및 반경 방향 힘에 반응하고 가장 까다로운 응용 분야에서 발생하는 틸팅 모멘트에 반응할 수 있습니다.적응력이 뛰어난 이 제품은 또한 강한 충격 저항, 긴 수명 성능, 부드러운 회전, 베어링 보호 및 밀폐형 드라이브 옵션을 제공합니다.업계 최고의 품질 표준과 결합된 모든 기술적 이점으로 인해 Hangtuo 제품은 성능이 중요한 고하중 애플리케이션에 이상적인 후보입니다.
슬루 드라이브 작동 원리
웜은 모터에 의해 구동되며, 이 모터는 선회 드라이브를 구동하여 회전하고 하우징에 고정된 플랜지를 통해 토크를 출력합니다.선회 드라이브는 역방향 자동 잠금 특성이 있는 웜 기어 드라이브로 인해 역방향 자동 잠금 기능이 있습니다.
주요 특징들
1. 안정적
2. 높은 정밀도
3. 우수한 성능
SDE 모델 성능 매개변수
모델 | 정격 출력 토크(Nm) | 유지 토크(Nm) | 틸팅 토크(Nm) | 축방향 하중(kN) | 레이디얼 하중(kN) | 비율 | 효율성 | 정도(정도) | IP | 작동 온도(℃) | 자동 잠금 | 무게(kg) |
삼" | 600 | 1500 | 5800 | 3.6 | 15 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | 예 | 25kg |
5" | 800 | 6000 | 9200 | 16 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | 예 | 34kg |
7" | 2000년 | 13500 | 13200 | 34 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | 예 | 56kg |
9" | 4300 | 16000 | 27200 | 60 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | 예 | 92kg |
12" | 5800 | 25000 | 40560 | 77 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | 예 | 160kg |
14" | 6750 | 48000 | 44200 | 110 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | 예 | 224kg |
17" | 9460 | 67000 | 53040 | 142 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | 예 | 320kg |
21" | 16000 | 89000 | 65000 | 337 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | 예 | 492kg |
25" | 21450 | 112000 | 89000 | 476 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | 예 | 705kg |
