원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | SDE5 |
최소 주문 수량: | 1개 조각 |
---|---|
가격: | USD 280~504 / pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45 일 |
지불 조건: | L / C, T / T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
모델: | 5 인치 | 장치 비율: | 37 |
---|---|---|---|
능률: | 40% | 유형: | 이중 축선 |
응용 프로그램: | 태양 학력별 반편성 | OEM 서비스: | 유효한 |
원래 장소: | 창 저 우, 중국 | 드라이버: | 12/24vdc 모터, 자동 귀환 제어 장치 모터 |
하이 라이트: | solar slew drive,slewing drive for solar tracking system |

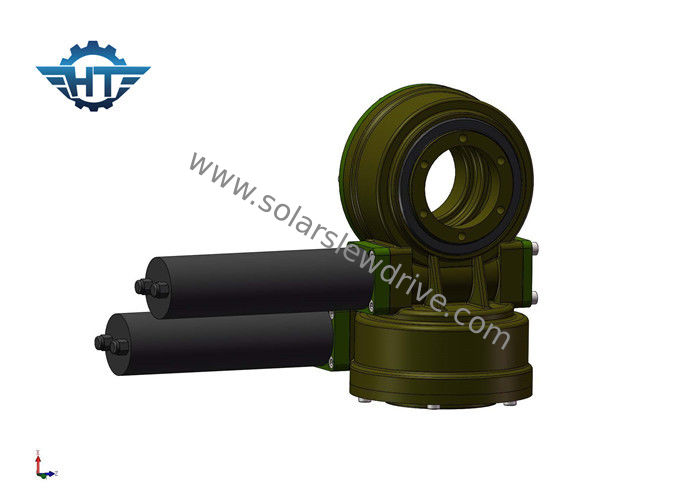

이중 축선 높은 반동 이중 축선 태양 학력별 반편성을 위한 작은 회전 드라이브, 벌레 및 장치 구조
묘사
돌리 드라이브는, 등 자동차를 탑니다 방위, 벌레 갱구, 주거, 방위를 돌리는 이루어져 있습니다. 돌리는 방위의 안 반지가 주거에서 고쳐지는 동안 드라이브를 벌레 갱구, 돌리 방위의 외부 반지 자전할 것입니다, 외부 반지 출력합니다 플랜지를 통해서 토크를 자동차를 타십시오.
기능
돌리 드라이브는 축 짐, 광선 짐을 지탱할 수 있습니다 기우 순간. 턴테이블 또는 구조는 드라이브를 돌려서 몬 방위각과 고각에 자전합니다.
신청
태양을 위해: 그것은 태양 학력별 반편성에서 디자인되고 발전 효율성을 개량합니다.
산업 사용법을 위해: 2 관계되는 자전을 몰기 위하여 주로 사용하는 360°에서 반대합니다.
이점
1. 치아 접촉 그리고 더 높은 토크를 더 제공하는 각구 벌레 갱구로 디자인하는
2. 서비스 기간은 장치에 의해 증가되고 도수로는 강하게 합니다
3. 제품 성능은 지켜진 제품 품질 시험되고.
1 차적으로 힘과 회전 토크 힘을 짐 붙들기 둘 다 요구하는 신청을 위해 완벽하기 때문에, 돌리 드라이브가 이용될 수 있는 많은 신청이 있습니다.
명세
SDE 모형 성능 매개변수 | ||||||||||
모형 | 비율 | 정격 출력 토크 | 토크를 기울기 | 축 짐 | 광선 짐 | 토크를 보전되기 | 효율성 | 정밀도 | 자동 폐쇄 | 무게 |
N.m | N.m | kN | kN | N.m | 정도 | 그렇습니다 | kg | |||
3" | 31:1 | 300 | 1500년 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 그렇습니다 | 21kg |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 그렇습니다 | 32kg |
7" | 57:1 | 1750년 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 그렇습니다 | 54kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 그렇습니다 | 88kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 그렇습니다 | 157 kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 그렇습니다 | 214kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 그렇습니다 | 315kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 그렇습니다 | 481kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 그렇습니다 | 682 kg |
