혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SE3 |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 100~1100/ pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 장치 비율: | 31:1 | 정상적인 산출 토크: | 533 Nm |
|---|---|---|---|
| 원래 장소: | 창 저 우, 중국 | 토크를 보전되기: | 7000 Nm |
| 토크를 기울기: | 744 Nm | 정격 출력 토크: | 0.065 분당 회전수 |
| 용법: | 태양 추적자 | 특징을 보호하십시오: | IP66 |
| 하이 라이트: | 벌레 드라이브 변속기,벌레 장치 돌리기 반지 |
||

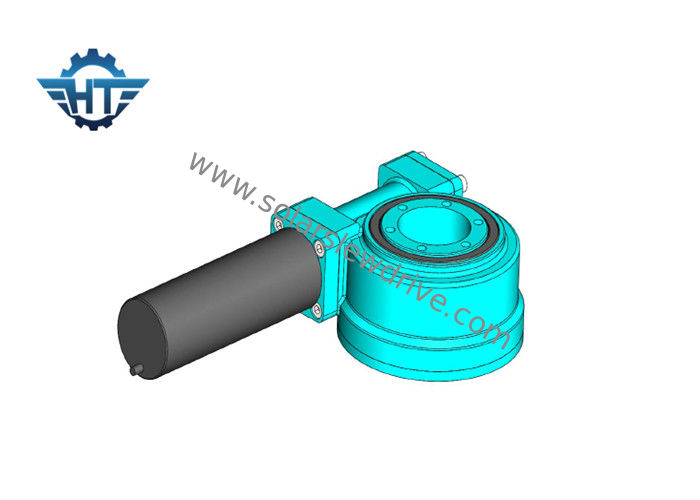

SE3 벌레 장치 회전 드라이브는 24VDC 장치 모터로 태양 추적자 회전 드라이브를 둘러싸았습니다
묘사
SE는 태양 학력별 반편성, 건축기계에서 드라이브를 주로 사용됩니다 학살했습니다.
그들의 다수 용도 때문에, 돌리 드라이브는 다양한 모형 크기, 성과 범위 거치 특성 들어옵니다. 드라이브는 동일한 기어 박스에서 짐 둘 다 보유 그리고 회전 토크를 요구하는 신청을 위해 적절합니다. 그들은 또한 동일한 축선에 교체의 이중 도끼로, (도는 도끼 동시에) 또는 이중 드라이브로 할 수 있습니다, (1개의 축선에 있는 동일한 링기어를 모는 2개의 벌레 실).
돌리기 드라이브의 모수
| 모형 | 비율 | 정격 출력 토크 | 토크를 기울기 | 토크를 보전되기 | 축 짐 | 광선 짐 | 효율성 | 정밀도 | 자동 폐쇄 | 무게 |
| N.m | N.m | N.m | kN | kN | 정도 | 그렇습니다 | kg | |||
| 1" | 31:1 | 400 | 1000년 | 1800년 | 22 | 12 | 40% | ≤0.1 | 그렇습니다 | 6 |
| 3" | 31:1 | 300 | 1500년 | 7000 | 30 | 15 | 40% | ≤0.1 | 그렇습니다 | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 그렇습니다 | 14 |
| 7" | 57:1 | 1750년 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | 그렇습니다 | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | 그렇습니다 | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 그렇습니다 | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | 그렇습니다 | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | 그렇습니다 | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600년 | 640 | 40% | ≤0.1 | 그렇습니다 | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | 그렇습니다 | 182 |
주목합니다
1. 다른 모터 (AC, DC, 및 유압)는 고객 요구에 따라 디자인될 수 있습니다.
2. 모터의 반대 편에 갱구는 육 머리 또는 육 머리 아닙니다인 것을 선택할 수 있습니다.
DC 모터
1. 변속기의 최대 토크가 많게 증가되다 그래야 산출 갱구를 위한 이중 지원 구조를 채택하십시오.
2. 일요일 바퀴와 행성 바퀴는 변속기의 최대 토크를 증가하고 생활을 길게하는 스플라인에 의해 연결됩니다.
3. 소음에게 고속에서 매끄럽게 달린 낮은 anf를 만드는 우리는 입력 단계에서 나선형 장치를 사용합니다. 안 장치 반지는 우리가 비율을 더 만들어서 좋 디자인이 가동 가능하다 그래야 분리됩니다. 변속기와 모터는 어울리는 정밀도를 증가하고 소음을 감소시키는 축에 있는 나사에 의하여 솔기 고침에 의해 있습니다.
4. 우리는 미끄러지는 갈기 대신에 가는 행성 wheel.we 사용 회전 핀 안쪽에 회전 핀 홀더를 이용합니다 그래서 변속기의 생활은 매우 더 길.
5. 두 배 지원 구조; 안 구멍 roundness를 만드는 행성 장치의 안 구멍에 내부에게 갈기 0.003mm 미만; 미끄러지기 대신에 굴러서 달리기; HRC60 장치 표면 정밀도 긁기; 이 technoligies 전부의 채택은 10000 시간 이상 최고 조용하고 꾸준한 운영 그리고 장수 시간을 지킵니다.
차원
