혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SE3 |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 100~1100/ pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 기어 비율: | 31:1 | 정규 출력 토크: | 533 Nm |
|---|---|---|---|
| 원래 장소: | 창주, 중국 | 토크를 보전되기: | 7000 Nm |
| 토크를 기울기: | 744 Nm | 정격 출력 토크: | 0.065 RPM |
| 용법: | 태양 추적자 | 특징을 보호하세요: | IP66 |
| 하이 라이트: | 태양 학력별 반편성을 위한 돌리기 드라이브,태양 추적자 드라이브 |
||

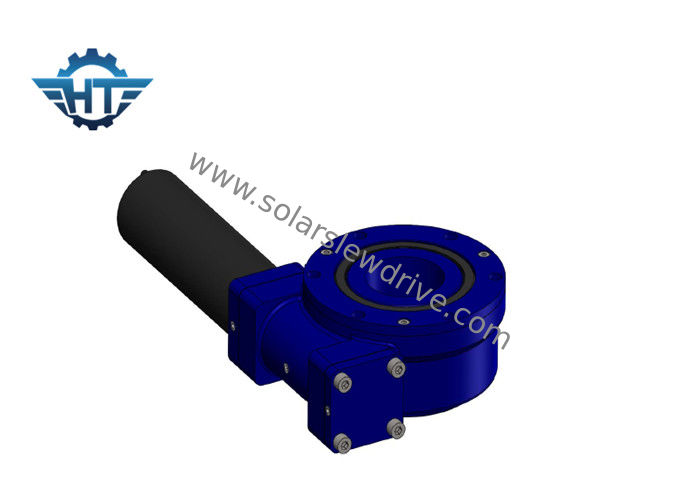

24VDC 행성 장치 모터와 홀 감지기를 가진 SE3에 의하여 동봉되는 태양 추적자 회전 구동
설명
웜 드라이브 기어박스는 결합된 하중을 처리할 수 있는 연속적 또는 주기적 움직임으로 느린 회전을 요구하는 애플리케이션에 적합합니다.이 제품은 전기 또는 유압 모터를 결합하고 전체 시스템을 장비에 결합하기 위한 표준 치수입니다.
소형화, 높은 강성 및 기타 언급된 장점으로 인해 웜 드라이브 시스템은 이동식 조립 플랫폼, 위성 시스템, 운송 차량의 유압 로딩 크레인, 소형 해양 크레인, 확장 가능한 회전 사다리, 대형 휠 유닛과 같은 다양한 장비에 사용됩니다. 해양 포털 운송업자.
선회 웜 드라이브 시스템은 선회 링, 베이스 플레이트 및 웜으로 구성된 컴팩트하게 구성된 장치입니다.이 장치는 선회 링과 웜의 장점을 하나의 장치로 가져옵니다.
선회 드라이브의 매개변수
| 모델 | 비율 | 정격 출력 토크 | 틸팅 토크 | 지주 토크 | 축방향 하중 | 레이디얼 하중 | 능률 | 정도 | 자동 잠금 | 무게 |
| Nm | Nm | Nm | kN | kN | 도 | 예 | 킬로그램 | |||
| 1" | 31:1 | 400 | 1000 | 1800년 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
| 삼" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | 예 | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 14 |
| 7" | 57:1 | 1750년 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | 예 | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | 예 | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | 예 | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 182 |
비고
1. 다양한 모터(AC, DC 및 유압)를 고객의 요구 사항에 따라 설계할 수 있습니다.
2. 모터 반대편 샤프트는 육각 머리 또는 육각 머리가 아닌 것을 선택할 수 있습니다.
DC 모터
1. 출력축에 이중지지구조를 채택하여 기어박스의 최대토크를 많이 증가시킨다.
2. 썬 휠과 유성 휠은 스플라인으로 연결되어 기어 박스의 최대 토크를 높이고 수명을 연장합니다.
3. 입력단에 헬리컬 기어를 사용하여 소음을 낮추고 고속에서 원활하게 작동합니다. 내부 기어 링이 분리되어 더 많은 비율을 만들 수 있고 디자인이 유연합니다. 변속기와 모터는 축 방향의 나사에 의한 이음매 고정으로 위치하여 정합 정밀도를 높이고 소음을 줄입니다.
4. 우리는 유성 휠 내부에 롤링 핀 홀더를 사용합니다. 슬라이딩 연삭 대신 롤링 핀 연삭을 사용하므로 기어 박스의 수명이 훨씬 깁니다.
5. 이중 지지 구조;내부 보어 진원도를 0.003mm 미만으로 만드는 유성 기어 내부 보어의 내부 연삭, 슬라이딩 대신 롤링으로 작동,HRC60 기어 표면 정밀 스크래핑, 이러한 모든 기술을 채택하면 매우 조용하고 안정적인 작동과 10000시간 이상의 긴 수명을 보장합니다.www
치수
