원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | SDE7” |
최소 주문 수량: | 1개 조각 |
---|---|
가격: | USD 280~504 / pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45 일 |
지불 조건: | L / C, T / T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
자료: | 50Mn, 42CrMo, QT | 모델: | SDE7” |
---|---|---|---|
장치 비율: | 57:1 | 정격 출력 토크: | 2000 Nm |
토크를 보전되기: | 13500 Nm | 토크를 기울기: | 7500 Nm |
능률: | 40% | 표준 색깔: | RAL 9006 |
축 짐: | 34 KN | 광선 짐: | 58 KN |
하이 라이트: | 유압 회전 모터,돌리기 장치 |

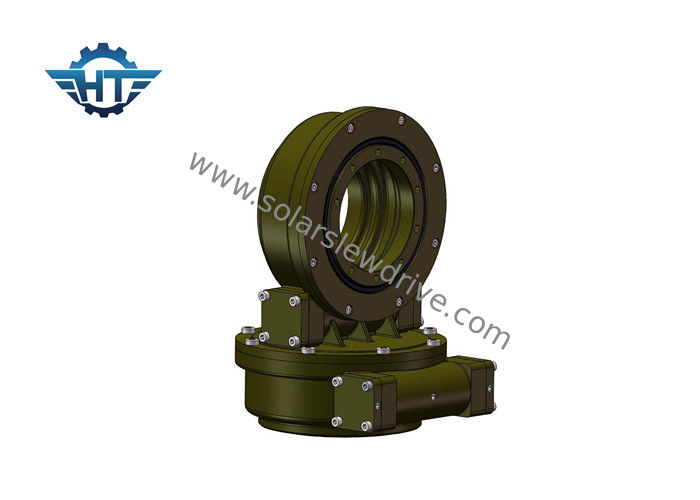

SDE 시리즈는 전기 회전 드라이브 축선 태양 학력별 반편성을 위한 24V Dc 모터를 가진 이중으로 합니다
소개
이중 축선 돌리 드라이브는 수직으로 그리고 수평으로 자전할 모두 필요가 있는 상황을 위해 완벽합니다. 전형적인 신청은 이중 축선 태양 추적자, 인공위성 및 레이다 접시, 두 방향 전부에 360 도를 이동할 필요가 있는 기계를 포함합니다.
특징
1. 태양 학력별 반편성의 안전을 개량하는 높은 backholding 토크
2. 벌레 드라이브 안쪽으로 포위
3. 높은 짐을 지키는 다 치아 접촉
4. 자동 폐쇄 기능
SDE의 실적 차트
모형 | 비율 | 정격 출력 토크 (N.m) | 기울기 토크 (N.m)를 | 보전되기 토크 (N.m)를 | 축 짐 (kN) | 광선 짐 (kN) | 효율성 |
정밀도 (°) |
자동 폐쇄 | 무게 (kg) |
3개 | 31:1 | 600 | 1500년 | 5800 | 10 | 15 | 40% | ≤0.1 | 그렇습니다 | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | 그렇습니다 | 34 |
7" | 57:1 | 2000년 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | 그렇습니다 | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | 그렇습니다 | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 그렇습니다 | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 그렇습니다 | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 그렇습니다 | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 그렇습니다 | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 그렇습니다 | 705 |
전기 장치 모터
모터 자료 | 행성 자료 | ||
정격 전압 | 24VDC | 비율 | 398:1 |
정격 현재 | 1.3A | 산출 토크 | 43Nm |
정격 속도 | 800Rpm | 산출 속도 | 2Rpm |
수평으로 보호하는 | IP55/65/66 | 소음 | <60db> |
중요한 모수의 용어집
순간 토크를 기울기: 토크는 짐의 위치와 돌리 방위의 센터 사이 거리에 의해 곱한 짐입니다. 짐과 거리에 의해 생성된 qorque가 정격 기우는 순간 토크 보다는 더 중대한 경우에, 돌리 드라이브는 뒤집힐 것입니다.
광선 짐: 돌리 방위의 축선에 수직을 적재하십시오
축 짐: 돌리 방위의 축선에 평행선을 적재하십시오
토크를 보전되기: 반전 토크입니다. 드라이브가 반전으로 자전하골, 부속이 손상을 입히지 않을 때, 달성된 최대 토크는 토크를 보전되는 불립니다.
자동 폐쇄: 적재될 때만 만, 돌리 드라이브는 반전할 수 없습니다 자전하고 이렇게 불렀습니다 자동 폐쇄이라고.
주문을 받아서 만들어진 서비스
1. 다른 신청 및 프로젝트에 근거를 두는 특별한 디자인
2. 모터의 다른 유형은 유압 모터 댄서 모터, 전기 모터 등과 같이 일치할 수 있었습니다.
3. RAL 부호에 근거를 둔 다른 색깔은 유효합니다; 우리의 표준 색깔은 RAL 9006입니다.
