혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SDE7” |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 280~504 / pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 자료: | 50Mn, 42CrMo | 모델: | SDE7” |
|---|---|---|---|
| 장치 비율: | 57:1 | 정격 출력 토크: | 2000 Nm |
| 토크를 보전되기: | 13500 Nm | 토크를 기울기: | 13200 Nm |
| 능률: | 40% | 표준 색깔: | RAL 9006 |
| 축 짐: | 34 KN | 광선 짐: | 58 KN |
| 하이 라이트: | solar tracker drive,solar slew drive |
||

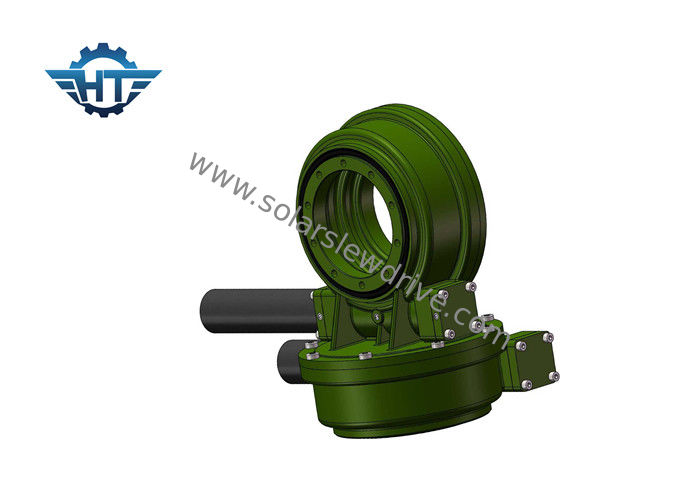

이중 축선 태양 학력별 반편성을 위한 24VDC 행성 설치된 모터를 가진 작은 회전 드라이브
묘사
Hangtuo의 돌리 드라이브는 무게를 낙관된 맞물림의 단단에 있는 큰 비율을 대 성과 제공합니다. 방위 및 장치는 저프로파일로 준비되어 있에 설치해, 조립되고, 주거를 각자 유지해, 모든 축과 반경 방향 힘에 반작용하는 제품을 가능하게 하고, 유래해 도전적인 신청에서 창조된 순간을 기우. 이 높 적응할 수 있는 제품은 또한 강한 충격 저항, 길 생활 성과, 매끄러운 교체, 보호의 품, 및 밀봉한 드라이브 선택권을 특색짓습니다. 성과 긴요하고, 신청을 위한 이상적인 후보자가 기술적인 이익 전부에 의하여, 공업 주요한 품질 규격과 결합해, Hangtuo 제품에게 합니다.
회전 드라이브 일 원리
벌레는 자전하기 위하여 돌리 반지의 외부 반지를 모는 모터에 의해 몹니다; 외부 반지는 플랜지를 통해서 토크를 출력하고 돌리 반지의 안 반지는 주거에서 고쳐집니다. 돌리 드라이브에는 반전 자동 폐쇄 특성을 가진 벌레 톱니바퀴 구동 때문에 반전 자동 폐쇄가 있습니다.
SDE의 실적 차트
| 모형 | 비율 | 정격 출력 토크 | 토크를 기울기 | 축 짐 | 광선 짐 | 토크를 보전되기 | 효율성 | 정밀도 | 자동 폐쇄 | 무게 |
| N.m | N.m | kN | kN | N.m | 정도 | 그렇습니다 | kg | |||
| 3" | 31:1 | 300 | 1500년 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 그렇습니다 | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 그렇습니다 | 32kg |
| 7" | 57:1 | 1750년 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 그렇습니다 | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 그렇습니다 | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 그렇습니다 | 157 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 그렇습니다 | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 그렇습니다 | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 그렇습니다 | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 그렇습니다 | 682 kg |
중요한 모수의 용어집
순간 토크를 기울기: 토크는 짐의 위치와 돌리 방위의 센터 사이 거리에 의해 곱한 짐입니다. 짐과 거리에 의해 생성된 qorque가 정격 기우는 순간 토크 보다는 더 중대한 경우에, 돌리 드라이브는 뒤집힐 것입니다.
광선 짐: 돌리 방위의 축선에 수직을 적재하십시오
축 짐: 돌리 방위의 축선에 평행선을 적재하십시오
토크를 보전되기: 반전 토크입니다. 드라이브가 반전으로 자전하골, 부속이 손상을 입히지 않을 때, 달성된 최대 토크는 토크를 보전되는 불립니다.
자동 폐쇄: 적재될 때만 만, 돌리 드라이브는 반전할 수 없습니다 자전하고 이렇게 불렀습니다 자동 폐쇄이라고.
주문을 받아서 만들어진 서비스
1. 다른 신청 및 프로젝트에 근거를 두는 특별한 디자인
2. 모터의 다른 유형은 유압 모터 댄서 모터, 전기 모터 등과 같이 일치할 수 있었습니다.
3. RAL 부호에 근거를 둔 다른 색깔은 유효합니다; 우리의 표준 색깔은 RAL 9006입니다.
