원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | SDE7” |
최소 주문 수량: | 1개 조각 |
---|---|
가격: | USD 398~456/ pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45 일 |
지불 조건: | L / C, T / T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
자료: | 50Mn, 42CrMo | 모델: | SDE7” |
---|---|---|---|
장치 비율: | 57:1 | 정격 출력 토크: | 2000 Nm |
토크를 보전되기: | 13500 Nm | 토크를 기울기: | 13200 Nm |
능률: | 40% | 표준 색깔: | RAL 9006 |
하이 라이트: | 벌레 장치 돌리기 반지,벌레 장치 모터 |

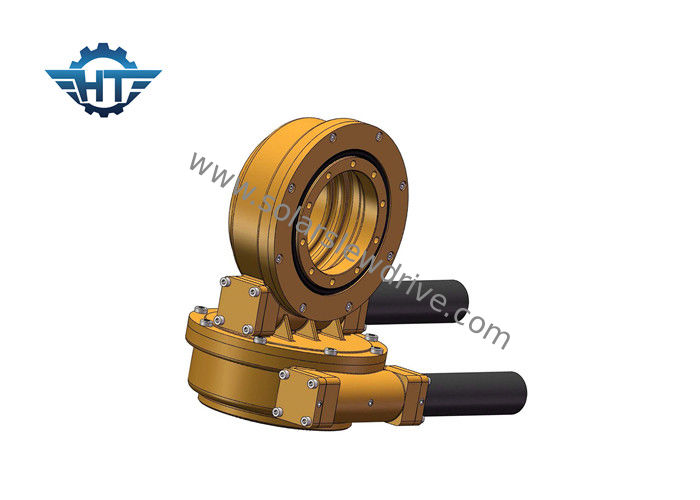

IP66는 각구 벌레 장치 탑 거울에 의하여 집중된 태양 에너지를 위한 이중 축선 드라이브를 포위합니다
묘사
탑 화력 발전 원리
흡수한 햇빛은 탑의 정상에 집중하고, 전기를 일으키기 위하여 열전달 작동 매체를 가열하는 집중 태양열 발전 기술에는 파이프라인 전달계를 요구하지 않으며, 열 손실을 감소시키지 않으며, 높은 시스템 효율이 없, 열 저장을 위해 편리하지 않습니다. 탑 작동 매체는, 등등 공기, 물 또는 수증기, 용융염일 수 있습니다.
탑 CSP에서 적용되는 회전 드라이브
제품 이름 | 43Nm 24Vdc 장치를 가진 SDE7 돌리 드라이브는 자동차를 탑니다 |
산출 토크 | 980 N.m; 723 ft.lbs |
최대 산출 토크 | 1938 N.m; 1429 ft.lbs |
순간 토크를 기울기 | 7000 N.m; 5163 ft.lbs |
토크를 보전되기 | 13200 N.m; 9736 ft.lbs |
정체되는 축 등급 | 133.20 kN; 29943 lb |
정체되는 광선 등급 | 53 kN; 11977 lb |
동적인 축 등급 | 31.90 kN; 7171 lb |
동적인 광선 등급 | 27.91 kN; 6274 lb |
모터 대안 | 380V/220V AC 모터; 댄서 모터; 무브러시 모터 |
제품 작풍 | 이중 축선; 단 하나 축선; CPV/HCPV; 태양 접시; 비유; 태양 탑 |
신청 특징 | 태양 학력별 반편성, 산업 Machiner |
돌리 드라이브는 짐 붙드는 둘 다 및 동일한 변속기에서 회전 토크를 요구하는 상황을 위해 완벽합니다. 전형적인 신청은 태양 추적자, 바람 터빈, 인공위성을 포함하고 레이다 접시, 트럭은, 남자 듭니다, 실용 장비, 유압 장비 부착, 기름 공구 장비, 타이어 다루개, 파는 사람 유정탑 및 자동 상승 cranes.
성과 테이블
모형 | 비율 | 정격 출력 토크 | 토크를 기울기 | 축 짐 | 광선 짐 | 토크를 보전되기 | 효율성 | 정밀도 | 자동 폐쇄 | 무게 |
N.m | N.m | kN | kN | N.m | 정도 | 그렇습니다 | kg | |||
3" | 31:1 | 300 | 1500년 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 그렇습니다 | 21kg |
5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 그렇습니다 | 32kg |
7" | 57:1 | 1750년 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 그렇습니다 | 54kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 그렇습니다 | 88kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 그렇습니다 | 157 kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 그렇습니다 | 214kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 그렇습니다 | 315kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 그렇습니다 | 481kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 그렇습니다 | 682 kg |
특징
1. 태양 학력별 반편성의 안전을 개량하는 높은 backholding 토크
2. 벌레 드라이브 안쪽으로 포위
3. 높은 짐을 지키는 다 치아 접촉
4. 자동 폐쇄 기능
Applicatons
주문을 받아서 만들어진 서비스
1. 다른 신청 및 프로젝트에 근거를 두는 특별한 디자인
2. 모터의 다른 유형은 유압 모터 댄서 모터, 전기 모터 등과 같이 일치할 수 있었습니다.
3. RAL 부호에 근거를 둔 다른 색깔은 유효합니다; 우리의 표준 색깔은 RAL 9006입니다.
