혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SDE7” |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 398~456/ pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 자료: | 50Mn, 42CrMo | 모델: | SDE7” |
|---|---|---|---|

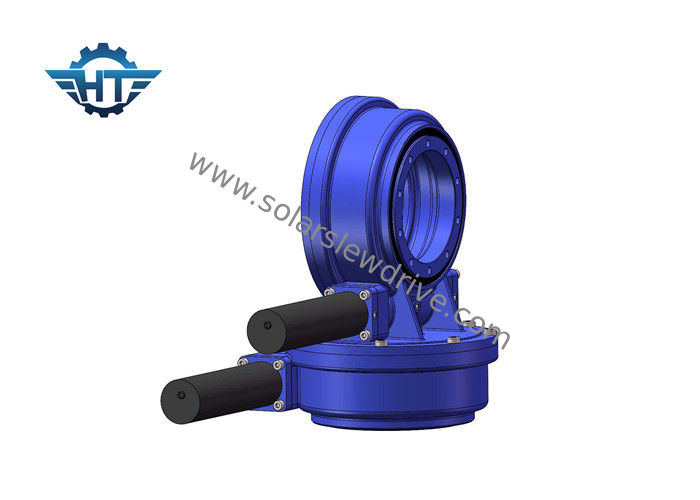

| 이름: | 이중 축선 회전 드라이브 | 정격 출력 토크: | 2000 Nm |
| 토크를 보전되기: | 13500 Nm | 토크를 기울기: | 13200 Nm |
| 능률: | 40% | 표준 색깔: | RAL 9006 |
| 하이 라이트: | 돌리기 반지 드라이브,벌레 드라이브 모터 |
||
각구 벌레 IP66는 드라이브 태양 화력과 비유 거울을 위한 축선 회전 이중으로 합니다
묘사
일반적으로 있습니다 4가지의 유형이 열 체계에는 활상합니다:
일반적으로 태양 화력 발전에는 뒤에 오는 4가지의 유형이 있습니다: 여물통, 탑, 접시 (원판), 및 프레넬.
여물통
여물통 유형 태양 화력 발전 체계는 여물통 비유 거울 태양 화력 발전 체계이라고 칭합니다. 여물통 유형 비유적인 집중 수집가는 시리즈와 평행선에서 배열되, 작동 매체를 가열하고, 과열 증기를 생성하고, 전기를 일으키기 위하여 증기 터빈 발전기 세트를 모.
탑
1973년에, 세계적인 오일 위기의 발생은 태양 기술의 연구와 개발을 자극했습니다. 태양 전지와 비교해, 가격은 높 효율성은 낮습니다. 태양 화력 발전의 효율성은 상대적으로 높 기술은 상대적으로 성숙합니다.
접시
원판 유형 (일컬어 접시) 태양 화력 발전 체계는 세계의 첫번째 태양 에너지 체계입니다. 그것은 많은 거울로 구성된 비유 거울로 구성됩니다. 그것은 포물면의 초점을 받고 수신기에 있는 열 전달 매체는 격렬합니다. 750℃ 주변에 전기를 일으키기 위하여 엔진을 모십시오.
프레넬
일 원리는 여물통 유형 photothermal 발전과 유사합니다, 라는 것 말고는 프레넬 구조 콘덴서는 거울 대신에 이용됩니다. 그것이 이것에 의하여 비교적 비용이 안드는 합니다, 그러나 효율성은 대응하게 감소됩니다.
그런 체계에는 집중의 단지 약간 시간이 있기 때문에, 격렬한 수증기의 질은 전체적인 체계의 연례 발전 효율성이 단지 대략 10%만 도달할 수 있다 그래야, 높지 않습니다; 그러나 체계의 간단한 구조 및 매체를 증기, 그것의 건축 및 유지비를 생성하기 위하여 열 옮기기의 직접적인 사용 때문에 또한 상대적으로 낮으십시오.
탑 CSP에서 적용되는 회전 드라이브
| 제품 이름 | 43Nm 24Vdc 장치를 가진 SDE7 돌리 드라이브는 자동차를 탑니다 |
| 산출 토크 | 980 N.m; 723 ft.lbs |
| 최대 산출 토크 | 1938 N.m; 1429 ft.lbs |
| 순간 토크를 기울기 | 7000 N.m; 5163 ft.lbs |
| 토크를 보전되기 | 13200 N.m; 9736 ft.lbs |
| 정체되는 축 등급 | 133.20 kN; 29943 lb |
| 정체되는 광선 등급 | 53 kN; 11977 lb |
| 동적인 축 등급 | 31.90 kN; 7171 lb |
| 동적인 광선 등급 | 27.91 kN; 6274 lb |
| 모터 대안 | 380V/220V AC 모터; 댄서 모터; 무브러시 모터 |
| 제품 작풍 | 이중 축선; 단 하나 축선; CPV/HCPV; 태양 접시; 비유; 태양 탑 |
| 신청 특징 | 태양 학력별 반편성, 산업 Machiner |
성과 테이블
| 모형 | 비율 | 정격 출력 토크 | 토크를 기울기 | 축 짐 | 광선 짐 | 토크를 보전되기 | 효율성 | 정밀도 | 자동 폐쇄 | 무게 |
| N.m | N.m | kN | kN | N.m | 정도 | 그렇습니다 | kg | |||
| 3" | 31:1 | 300 | 1500년 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 그렇습니다 | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 그렇습니다 | 32kg |
| 7" | 57:1 | 1750년 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 그렇습니다 | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 그렇습니다 | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 그렇습니다 | 157 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 그렇습니다 | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 그렇습니다 | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 그렇습니다 | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 그렇습니다 | 682 kg |
특징
1. 태양 학력별 반편성의 안전을 개량하는 높은 backholding 토크
2. 벌레 드라이브 안쪽으로 포위
3. 높은 짐을 지키는 다 치아 접촉
4. 자동 폐쇄 기능
Applicatons
주문을 받아서 만들어진 서비스
1. 다른 신청 및 프로젝트에 근거를 두는 특별한 디자인
2. 모터의 다른 유형은 유압 모터 댄서 모터, 전기 모터 등과 같이 일치할 수 있었습니다.
3. RAL 부호에 근거를 둔 다른 색깔은 유효합니다; 우리의 표준 색깔은 RAL 9006입니다.
