혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SDE7” |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 398~456/ pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 자료: | 50Mn, 42CrMo | 모델: | SDE7” |
|---|---|---|---|
| 장치 비율: | 57:1 | 정격 출력 토크: | 2000 Nm |
| 토크를 보전되기: | 13500 Nm | 토크를 기울기: | 13200 Nm |
| 능률: | 40% | 표준 색깔: | RAL 9006 |
| 하이 라이트: | 돌리기 반지 드라이브,벌레 드라이브 모터 |
||
태양 학력별 반편성을 위한 12vdc 장치 모터를 가진 높은 붙드는 토크 벌레 드라이브 회전 드라이브
묘사
이중 축선 태양 학력별 반편성을 위해, differenct 부류 구조에 근거하여, 회전 드라이브 해결책의 3가지의 유형은 적용될 수 있었습니다:
1. 사용 2 수평한 (se 유형) 단 하나 축선은 드라이브를 학살했습니다.
2. 수평한 1개 (se 유형)와 다른 수직 (VE 유형)를 사용하십시오.
3. 이중 축선 회전 드라이브를 이용하십시오.
그 해결책 전부는, 그 직접적인 햇빛을 가진 태양을 항상 추적하는 방법 태양 수직으로 그리고 수평으로 추적 모두 달성할 수 있습니다.

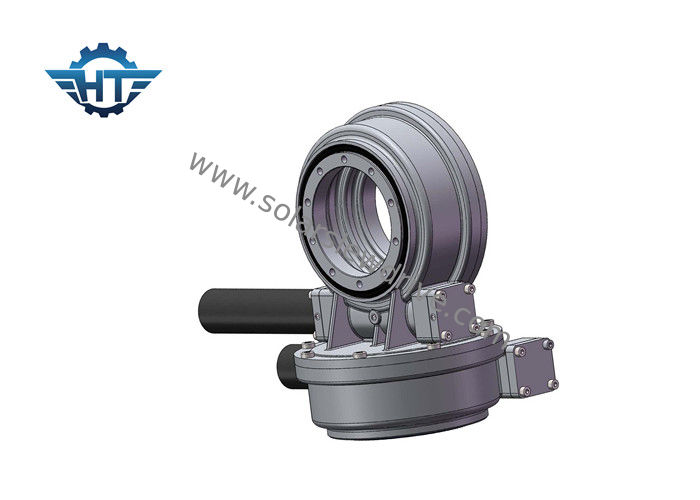

이중 축선 태양 추적자에서 적용되는 회전 드라이브
| 제품 이름 | SDE7는 드라이브를 학살했습니다 |
| 산출 토크 | 980 N.m; 723 ft.lbs |
| 최대 산출 토크 | 1938 N.m; 1429 ft.lbs |
| 순간 토크를 기울기 | 7000 N.m; 5163 ft.lbs |
| 토크를 보전되기 | 13200 N.m; 9736 ft.lbs |
| 정체되는 축 등급 | 133.20 kN; 29943 lb |
| 정체되는 광선 등급 | 53 kN; 11977 lb |
| 동적인 축 등급 | 31.90 kN; 7171 lb |
| 동적인 광선 등급 | 27.91 kN; 6274 lb |
| 모터 대안 | 12/24/48 VDC 모터; 댄서 모터; 무브러시 모터 |
| 제품 작풍 | 이중 축선; CPV/HCPV; 태양 접시; 태양 탑 |
| 신청 특징 | 태양 학력별 반편성, 산업 Machiner |
| 패널의 추천된 사각 | 30 평방 미터 |
SDE는 드라이브 성과 테이블을 학살했습니다
| 모형 | 비율 | 정격 출력 토크 | 토크를 기울기 | 축 짐 | 광선 짐 | 토크를 보전되기 | 효율성 | 정밀도 | 자동 폐쇄 | 무게 |
| N.m | N.m | kN | kN | N.m | 정도 | 그렇습니다 | kg | |||
| 3" | 31:1 | 300 | 1500년 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 그렇습니다 | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 그렇습니다 | 32kg |
| 7" | 57:1 | 1750년 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 그렇습니다 | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 그렇습니다 | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 그렇습니다 | 157 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 그렇습니다 | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 그렇습니다 | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 그렇습니다 | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 그렇습니다 | 682 kg |
Applicatons
주문을 받아서 만들어진 서비스
1. 다른 신청 및 프로젝트에 근거를 두는 특별한 디자인
2. 모터의 다른 유형은 유압 모터 댄서 모터, 전기 모터 등과 같이 일치할 수 있었습니다.
3. RAL 부호에 근거를 둔 다른 색깔은 유효합니다; 우리의 표준 색깔은 RAL 9006입니다.
