원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | SDE7” |
최소 주문 수량: | 1개 조각 |
---|---|
가격: | USD 398~456/ pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45 일 |
지불 조건: | L / C, T / T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
모델: | SDE7” | 장치 비율: | 57:1 |
---|---|---|---|
산출 토크: | 2000 Nm | 토크를 보전되기: | 13200 Nm |
토크를 기울기: | 7500 Nm | 능률: | 40% |
색깔: | Siver 회색 | 무게: | 56 kg |
하이 라이트: | 돌리기 반지 드라이브,벌레 드라이브 모터 |

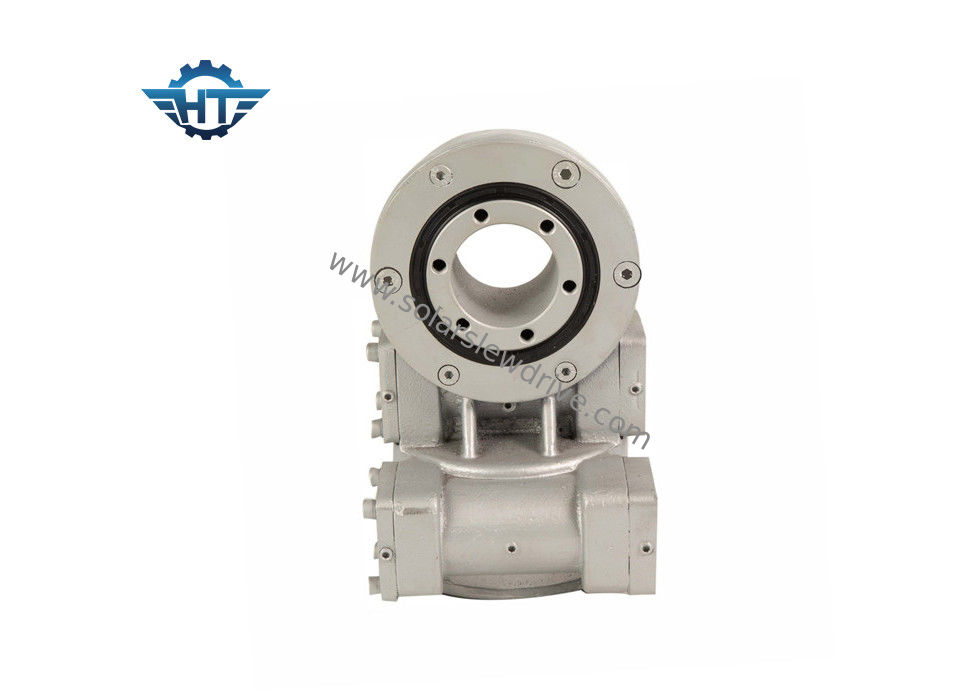

벌레 장치 좋은 치아 접촉을 가진 이중 축선 회전 드라이브 및 24V는 태양 추적자를 위해 자동차를 탑니다
묘사
이중 축선 돌리 드라이브를 위한 일반적인 돌리 드라이브 신청은 이중 축선 태양 추적자 heliostats와 집중한 광전 변환 공학 (CPV)와 같은 그리고 인공위성 또는 레이다 접시입니다. 다른 신청은 자동 상승, 로봇식 팔 positioners 및 단계 장비를 포함합니다.
태양 추적자 이중 축선 회전 드라이브는 이중 축선 태양 추적 신청에 있는 완벽한 해결책입니다.
이중 축선 회전 드라이브에는 회전 드라이브를 가진 3가지의 유형 해결책이 있습니다:
일반적으로 쉬운 부류 구조를 위해, sde 회전 드라이브는 완벽한 해결책일 것이나, 다른 둘은 또한 아주 대중적입니다.
PV에서 적용되는 회전 드라이브
제품 이름 | SDE7 돌리기 드라이브 |
산출 토크 | 980 N.m; 723 ft.lbs |
최대 산출 토크 | 1938 N.m; 1429 ft.lbs |
순간 토크를 기울기 | 7000 N.m; 5163 ft.lbs |
토크를 보전되기 | 13200 N.m; 9736 ft.lbs |
정체되는 축 등급 | 133.20 kN; 29943 lb |
정체되는 광선 등급 | 53 kN; 11977 lb |
동적인 축 등급 | 31.90 kN; 7171 lb |
동적인 광선 등급 | 27.91 kN; 6274 lb |
모터 대안 | 12V/24V 모터; 댄서 모터; 무브러시 모터 |
제품 작풍 | 이중 축선; 단 하나 축선; CPV/HCPV; 태양 접시; 비유; 태양 탑 |
신청 특징 | 태양 학력별 반편성, 산업 기계 |
태양계 평방 미터 | 30 ㎡ |
SDE 시리즈의 성과 테이블
모형 | 비율 | 정격 출력 토크 (N.m) | 기울기 토크 (N.m)를 | 보전되기 토크 (N.m)를 | 축 짐 (kN) | 광선 짐 (kN) |
3개 | 31:1 | 600 | 1500년 | 5800 | 10 | 15 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 |
7" | 57:1 | 2000년 | 7500 | 13200 | 34 | 58 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 |
특징
1. 태양 학력별 반편성의 안전을 개량하는 높은 backholding 토크
2. 벌레 드라이브 안쪽으로 포위
3. 높은 짐을 지키는 다 치아 접촉
4. 자동 폐쇄 기능
Applicatons
