혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SDE7” |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 398~456/ pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 자료: | 50Mn, 42CrMo | 모델: | SDE7” |
|---|---|---|---|
| 장치 비율: | 57:1 | 능률: | 40% |
| 표준 색깔: | RAL 9006 | 각자 자물쇠: | 예 |
| 보증: | 5~10 년 | 응용 프로그램: | 태양 에너지 |
| 하이 라이트: | 돌리기 반지 드라이브,벌레 드라이브 모터 |
||

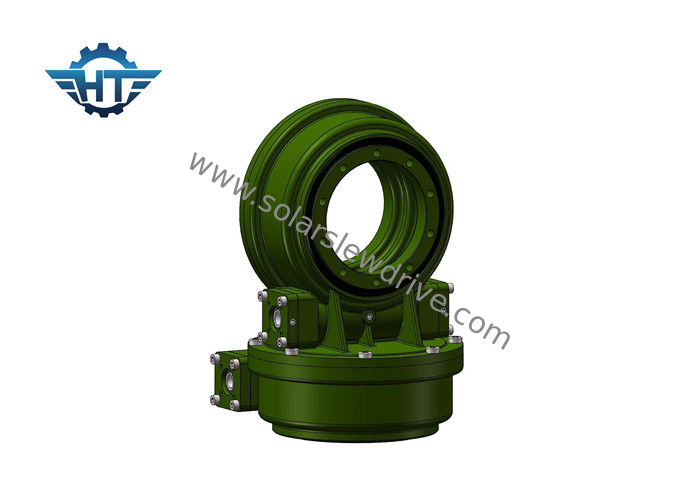

7 인치 이중 축선 인공위성 안테나를 위한 24Vdc 장치 모터 Nema와 가진 작은 회전 드라이브
묘사
벌레 장치 회전 드라이브는 더 나은 방어적인 성과, 중대한 전송 토크, 더 나은 충격 저항 및 긴 노동 생활을 특색짓습니다. 이중 축선 돌리 드라이브를 위한 일반적인 돌리 드라이브 신청은 CSP (또한 탑에게 불리는 heliostats), 집중한 광전 변환 공학 (CPV), 인공위성 안테나 또는 레이다 접시와 같은 이중 축선 태양 추적자 입니다. 다른 신청은 자동 상승, 로봇식 팔 positioners 및 단계 장비를 포함합니다.
태양 추적자 이중 축선 회전 드라이브는 이중 축선 태양 추적 신청에 있는 완벽한 해결책입니다.
인공위성 안테나에서 적용되는 회전 드라이브
| 제품 이름 | SDE7 돌리기 드라이브 |
| 산출 토크 | 980 N.m; 723 ft.lbs |
| 최대 산출 토크 | 1938 N.m; 1429 ft.lbs |
| 순간 토크를 기울기 | 7000 N.m; 5163 ft.lbs |
| 토크를 보전되기 | 13200 N.m; 9736 ft.lbs |
| 정체되는 축 등급 | 133.20 kN; 29943 lb |
| 정체되는 광선 등급 | 53 kN; 11977 lb |
| 동적인 축 등급 | 31.90 kN; 7171 lb |
| 동적인 광선 등급 | 27.91 kN; 6274 lb |
| 모터 대안 | 12V/24V 모터; 댄서 모터; 무브러시 모터 |
| 제품 작풍 | 이중 축선; 단 하나 축선; CPV/HCPV; 태양 접시; 비유; 태양 탑 |
| 신청 특징 | 태양 학력별 반편성, 산업 기계 |
| 태양계 평방 미터 | 30 ㎡ |
성과 테이블
| 모형 | 비율 | 정격 출력 토크 | 토크를 기울기 | 축 짐 | 광선 짐 | 토크를 보전되기 | 효율성 | 정밀도 | 자동 폐쇄 | 무게 |
| N.m | N.m | kN | kN | N.m | 정도 | 그렇습니다 | kg | |||
| 3" | 31:1 | 300 | 1500년 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 그렇습니다 | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 그렇습니다 | 32kg |
| 7" | 57:1 | 1750년 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 그렇습니다 | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 그렇습니다 | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 그렇습니다 | 157 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 그렇습니다 | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 그렇습니다 | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 그렇습니다 | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 그렇습니다 | 682 kg |
Applicatons
이중 축선 태양 학력별 반편성
정밀 기계
CPV
접시
인공위성 안테나
주문을 받아서 만들어진 서비스
1. 다른 신청 및 프로젝트에 근거를 두는 특별한 디자인
2. 모터의 다른 유형은 유압 모터 댄서 모터, 전기 모터 등과 같이 일치할 수 있었습니다.
3. RAL 부호에 근거를 둔 다른 색깔은 유효합니다; 우리의 표준 색깔은 RAL 9006입니다.
