혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SDE7” |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 530 / pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 재료: | 50Mn, 42CrMo | 모델: | SDE7 " |
|---|---|---|---|
| 기어 비율: | 57:1 | 정격 출력 토크: | 2000 년 Nm |
| 토크를 보전되기: | 13500 Nm | 토크를 기울기: | 13200 Nm |
| 효율: | 40% | 표준 색깔: | RAL 9006 |
| 하이 라이트: | 벌레 장치 회전 드라이브,돌리기 링기어 |
||

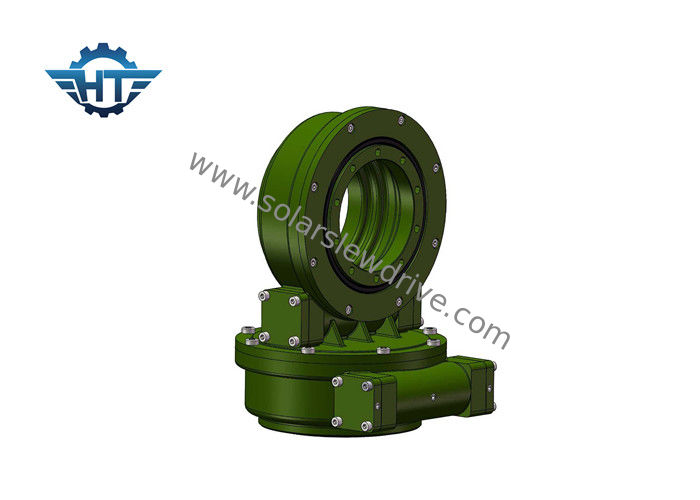

고토크, 본인으로 특징으로 된 SDE7 IP66 다수 드라이브 트렌스미션은 선을 추적하기 위해 기름을 칩니다
기술
태양 추적자 시스템은 단일축과 이원축 태양추적 시스템을 포함합니다. 단일축 태양추적 시스템은 기우뚱하고 평평한 한 개의 추적시스템을 포함합니다.
이원축 태양추적 시스템을 위해, 다른 브라켓 구조를 기반으로, 3개 종류의 다수 드라이브 해결책은 적용될 수 있습니다 :
1. 두개 수평식 (se 형태) 단일축 다수 드라이브를 사용하세요.
2. 수평선상 (se 타입)과 또 다른 수직 (VE (가치공학) 타입을 사용하세요).
3. 이원축 다수 드라이브를 사용하세요.
그 솔루션의 모두가 수직적으로, 수평적으로 모두 트랙킹 태양을 달성할 수 있다고, 그것은 직사광선으로 항상 트랙킹 태양을 의미합니다.
| 상품 이름 | SDE7 다수 드라이브 |
| 출력 토크 | 980 N.m ; 723 ft.lbs |
| 맥스 출력 토크 | 1938 N.m ; 1429 ft.lbs |
| 순간 토크를 기울이기 | 7000 N.m ; 5163 ft.lbs |
| 홀딩 토크 | 13200 N.m ; 9736 ft.lbs |
| 정적 굴대 평가 | 133.20 나트 ; 29943 파운드 |
| 정적 광선 평가 | 53 나트 ; 11977 파운드 |
| 동적 굴대 평가 | 31.90 나트 ; 7171 파운드 |
| 동적 광선 평가 | 27.91 나트 ; 6274 파운드 |
| 자동차 대안 | 12/24/48VDC 모터 ; 스텝 모터 ; 브러쉬리스 모터 |
| 제품 방식 | 이원축 ; CPV / HCPV ; 태양 접시 ; 태양열 탑 |
| 어플리케이션 특성 | 태양추적 시스템, 산업적 기계공 |
| 패널의 추천된 스퀘어 | 30 평방미터 |
SDE 다수는 성능 데이터 시트를 운전합니다
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크(n.m) | 보유하는 토크(n.m) | 굴대 로드(kN) | 광선 로드(kN) | 효율 | 정확성 (') | 자기 로킹 | 중량(KG) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | 예 | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | 예 | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 705 |
응용소프트
이원축 태양추적 시스템
주문 제작된 서비스
1. 다른 응용 프로그램과 프로젝트를 기반으로 하는 특수한 설계
2. 모터의 다른 유형은 수력 원동기, 스텝 모터, 전기 모터 기타 등등과 같이, 일치될 수 있습니다.
3. 다른 색은 RAL 코드를 기반으로 이용 가능합니다 ; 우리의 표준 색은 RAL 9006입니다.
