혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SE14” |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 330~360/ pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 모델: | SE14 | 토크를 보전되기: | 54200 Nm |
|---|---|---|---|
| 토크를 기울기: | 68000 Nm | 산출 토크: | 6550 Nm |
| 축 짐: | 680 KN | 과격한 짐: | 230 kN |
| 증명서: | ISO9001, CE | 그린: | 유효한 |
| 하이 라이트: | 유압 회전 모터,태양 추적자 드라이브 |
||

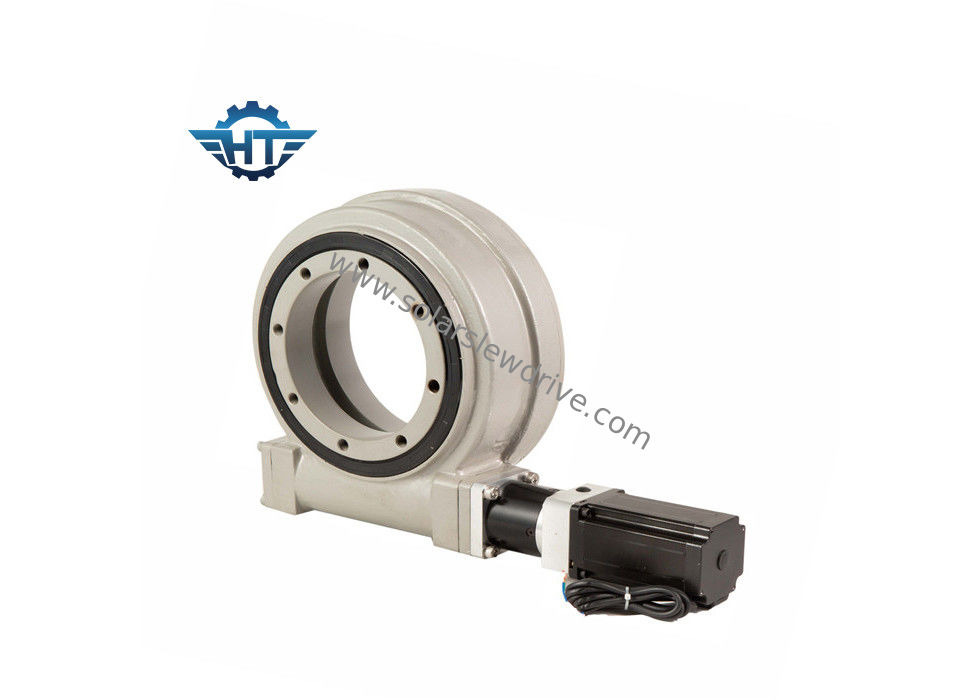

태양 학력별 반편성을 위한 고강도 놀이쇠를 가진 Se 시리즈 벌레 장치 회전 드라이브
제품 설명
돌리 방위, 기술로 돌리 반지 방위는, 돌리 드라이브 더 사용하고 있습니다 장치에 있는 이를 더 관여시키기 위하여 벌레가 형성되는 각구 벌레 기술을 향상했습니다
이것은 더 중대한 힘, 효율성 및 내구성에 있는 이 교전 결과를 증가했습니다. 돌리 드라이브는 수평한 것에 벌레가 벌레에 실의 수와 벌레 장치 장치에 있는 이의 수 사이 관계에 갱구의 속도 비율 달려 있는 표준 벌레 기술을 사용합니다.
SE 시리즈의 Performace
| 모형 | 비율 | 정격 출력 토크 (N.m) | 기울기 토크 (N.m)를 | 보전되기 토크 (N.m)를 | 축 짐 (kN) | 광선 짐 (kN) | 효율성 | 정밀도 (°) | 자동 폐쇄 | 무게 (kg) |
| 1개 | 32:1 | 400 | 1000년 | 1800년 | 22 | 12 | 40% | ≤0.1 | 그렇습니다 | 6 |
| 3" | 31:1 | 600 | 1500년 | 3000 | 30 | 16 | 40% | ≤0.1 | 그렇습니다 | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 그렇습니다 | 12 |
| 7" | 57:1 | 2000년 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 그렇습니다 | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 그렇습니다 | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 그렇습니다 | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 그렇습니다 | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 그렇습니다 | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600년 | 640 | 40% | ≤0.1 | 그렇습니다 | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 그렇습니다 | 204 |
회전 드라이브의 임명
1.Clean 용접, 직류 전기를 통하고는, 잔류물, 먼지, 등에서 설치 구조, 예를들면.
2.Lift 눈 놀이쇠를 가진 회전 드라이브.
3.The 회전 드라이브는 내려진 상태에서 거치될 것입니다.
4.The 따르는 절차는 힘을 강화하는 놀이쇠 사이 탈선을 피하기 위하여 밟아질 것입니다.
실에 5.Apply 실 자물쇠 액체.
적당한 부속을 완전히 요구하는 실 간격에 6.Lay 실 자물쇠 액체.
7.Preload 십자로 놀이쇠. 놀이쇠가 순서에 있는 토크를 어떻게의 십자로 얻는지 아래에 밑그림에 있는 일반적인 본을 보십시오. 안 외부 반지에서 시작하십시오. 토크 강화의 30%에 모든 놀이쇠의 십자로 torqueing를 하십시오. 다음 토크 강화의 80%에 토크를 십자로 반복하십시오. 마지막으로 십자로 바짝 죄는 토크의 100%년에 토크.
완전하의 1.First 토크 안 외부 반지는, 그 때 다른 반지를 합니다.
나사가 바짝 죄지고, 정지되는 구조의 그것에 영구히 표시합니다 2.Once는 나사 머리의 위치를. 이것은 검사 도중 확실하기 위하여 나사 머리가 풀지 않았다는 것을 나중에 이용될 것입니다.
짐이 힘과 회전 토크를 유지할 것을 요구하는 신청을 위해 적절하기 때문에 회전하는 드라이브가 이용될 수 있는 1 차 많은 신청이 있습니다.
전형적인 그네 드라이브 신청은 포함하고, 그러나 제한되지 않습니다:
1.Solar 추적자
2.Wind 터빈
3.Men's 상승
4.Hydraulic 기계장치
5.Telehandler
6.Excavator 유정탑
7.Lift
8.Crane
9.Drilling 장비
10.Military 장비
