원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | SDE7” |
최소 주문 수량: | 1개 조각 |
---|---|
가격: | USD 398~456/ pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45 일 |
지불 조건: | L / C, T / T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
재료: | 50Mn, 42CrMo | 모델: | SDE7 " |
---|---|---|---|
기어 비율: | 57:1 | 정격 출력 토크: | 2000 년 Nm |
토크를 보전되기: | 13500 Nm | 토크를 기울기: | 13200 Nm |
효율: | 40% | 애플리케이션: | 태양 역 |
하이 라이트: | 태양 학력별 반편성을 위한 돌리기 드라이브,태양 추적자 드라이브 |

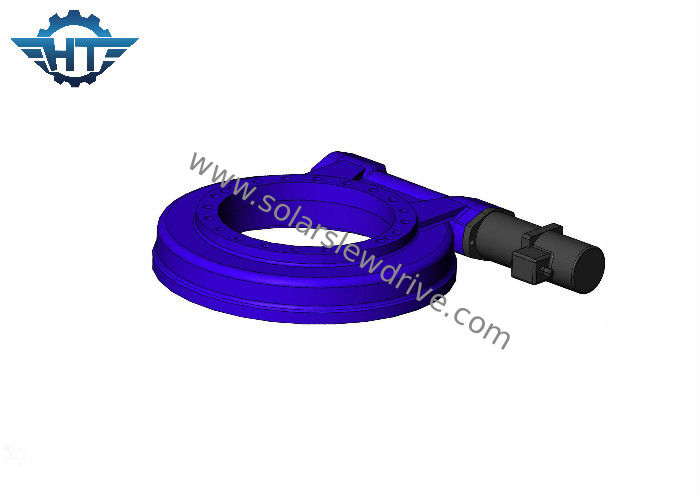

PV, CPV 및 CSP 태양광 발전소용 24V 유성 변속기가 있는 단일 축 슬루 드라이브
설명
두 개의 SE 선회 드라이브를 시스템에 설치할 수 있으며 방위각과 고도 방향이 동시에 회전합니다.
휴대성이 뛰어나고 효율적인 선회 드라이브를 사용하면 군용, 산업용 또는 주거용 응용 분야에 매우 유용할 수 있습니다.효율적인 태양광 발전 시스템을 생산하기 위해 SE 선회 드라이브가 설계, 제작 및 테스트되었습니다.
SE 선회 드라이브는 태양 추적 시스템을 사용하여 PV 패널에서 에너지 수집의 효율성.하나의 태양 추적 시스템에서 두 개의 SE 선회 드라이브를 사용하면 태양에 대한 패널의 고도와 방위각을 정밀하게 제어할 수 있습니다.추적은 고정 PV 태양열 시스템의 에너지 생산량을 잠재적으로 두 배로 늘리는 것으로 보고되었습니다.
SE 시리즈 선회 드라이브의 기술 데이터
모델 | 비율 | 정격 출력 토크(Nm) | 틸팅 토크(Nm) | 유지 토크(Nm) | 축방향 하중(kN) | 레이디얼 하중(kN) | 능률 | 정밀도(°) | 자동 잠금 | 무게(kg) |
1" | 32:1 | 400 | 1000 | 1800년 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
삼" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
7” | 57:1 | 2000년 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
상품명 | SE17 43Nm 24Vdc 기어 모터가 있는 선회 드라이브 |
출력 토크 | 9400Nm |
틸팅 모멘트 토크 | 135600Nm |
지주 토크 | 65040Nm |
정적 축 등급 | 980kN |
정적 방사형 등급 | 390kN |
동적 축 등급 | 490kN |
동적 방사형 등급 | 245kN |
모터 대안 | 380V/220V AC 모터, DC 모터 |
제품 스타일 | 이중 축;단일 축;CPV/HCPV;솔라 디쉬;비유담 같은;솔라 타워 |
애플리케이션 기능 | 태양광 추적 시스템, 산업 기계 |
애플리케이션
이중 축 선회 드라이브의 가장 일반적인 선회 드라이브 애플리케이션은 헬리오스탯 및 집중 광전지(CPV)와 같은 이중 축 태양 추적기, 위성 또는 레이더 접시입니다.기타 응용 분야로는 자동차 리프트, 로봇 팔 포지셔너 및 무대 장비가 있습니다.
