혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SE14” |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 410~510/Piece ~360/ pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 한달에 500 PC를 |
| 모델: | 14 인치 | 토크를 보전되기: | 54200 Nm |
|---|---|---|---|
| 토크를 기울기: | 68000 Nm | 산출 토크: | 6550 Nm |
| 축 짐: | 680 KN | 과격한 짐: | 230 kN |
| 증명서: | ISO9001, CE | 그린: | 유효한 |
| 보증: | 오년 | 각자 자물쇠: | 예 |
| 하이 라이트: | 벌레 장치 돌리기 반지,벌레 장치 모터 |
||

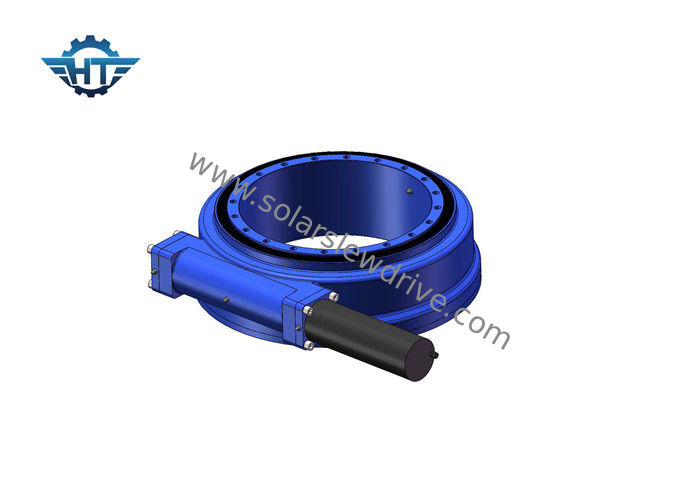

태양 학력별 반편성을 위한 전동기 그리고 기어 박스에 의하여 벌레 장치 회전 드라이브 Drived
제품 설명
또한 돌리 반지 방위에게 불린 돌리 드라이브는, 아주 저속을 가진 큰 축 짐을 저항할 수 있습니다 제품의 종류 입니다. 그리고 유형에 따라서 또한 순간을 기울기 흡수하기 위하여 적절하십시오. 돌리 반지는 반지가 위조한 강철에게서 하고 강하게 한 공 궤도가 또한 실행되는 산업 모형에서 유효합니다. 기술이 향상하기 때문에, 돌리 드라이브는 더 장치에 있는 이를 더 관여시키기 위하여 벌레가 형성되는 각구 벌레 기술을 사용하고 있습니다. 이것은 더 중대한 힘, 효율성 및 내구성에 있는 이 교전 결과를 증가했습니다. 돌리 드라이브는 수평한 것에 벌레가 벌레에 실의 수와 벌레 장치 장치에 있는 이의 수 사이 관계에 갱구의 속도 비율 달려 있는 표준 벌레 기술을 사용합니다. 그들은 굴착기와 같은 태양 기업 그리고 이동할 수 있는 신청과 같은 특정한 기업을 위한 표준화한 제품입니다. 벌레는 전동기 또는 유압 모터에 의해 추가 행성 기어 박스, 벌레 기어 박스 등과 결합해 강화됩니다.
SE 시리즈의 Performace
| 모형 | 비율 | 정격 출력 토크 (N.m) | 기울기 토크 (N.m)를 | 보전되기 토크 (N.m)를 | 축 짐 (kN) | 광선 짐 (kN) | 효율성 | 정밀도 (°) | 자동 폐쇄 | 무게 (kg) |
| 1개 | 32:1 | 400 | 1000년 | 1800년 | 22 | 12 | 40% | ≤0.1 | 그렇습니다 | 6 |
| 3" | 31:1 | 600 | 1500년 | 3000 | 30 | 16 | 40% | ≤0.1 | 그렇습니다 | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 그렇습니다 | 12 |
| 7" | 57:1 | 2000년 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 그렇습니다 | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 그렇습니다 | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 그렇습니다 | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 그렇습니다 | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 그렇습니다 | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600년 | 640 | 40% | ≤0.1 | 그렇습니다 | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 그렇습니다 | 204 |
회전 드라이브의 임명
1. 용접, 직류 전기를 통하고는, 잔류물, 먼지, 등에서 설치 구조를, 예를들면 제거하십시오.
2. 눈 놀이쇠를 가진 회전 드라이브를 드십시오.
3. 회전 드라이브는 내려진 상태에서 거치될 것입니다.
4. 뒤에 오는 절차는 힘을 강화하는 놀이쇠 사이 탈선을 피하기 위하여 밟아질 것입니다.
5. 실에 실 자물쇠 액체를 적용하십시오.
6. 적당한 부속을 완전히 요구하는 실 간격에 실 자물쇠 액체를 놓으십시오.
7. 놀이쇠를 십자로 사전 로드하십시오. 놀이쇠가 순서에 있는 토크를 어떻게의 십자로 얻는지 아래에 밑그림에 있는 일반적인 본을 보십시오. 안 외부 반지에서 시작하십시오. 토크 강화의 30%에 모든 놀이쇠의 십자로 torqueing를 하십시오. 다음 토크 강화의 80%에 토크를 십자로 반복하십시오. 마지막으로 십자로 바짝 죄는 토크의 100%년에 토크.
1. 첫번째 완전하게 토크 안 외부 반지는, 그 때 다른 반지를 합니다.
2. 일단 나사가 바짝 죄지면, 영구히 정지되는 구조의 그것에 나사 머리의 위치를 표를 하십시오. 이것은 검사 도중 확실하기 위하여 나사 머리가 풀지 않았다는 것을 나중에 이용될 것입니다.
짐이 힘과 회전 토크를 유지할 것을 요구하는 신청을 위해 적절하기 때문에 회전하는 드라이브가 이용될 수 있는 1 차 많은 신청이 있습니다.
전형적인 그네 드라이브 신청은 포함하고, 그러나 제한되지 않습니다: 태양 추적자, 바람 터빈, 남자의 상승, 유압 기계장치, telehandler, 굴착기 유정탑, 상승, 기중기, 드릴링 장비, 군 장비.
