혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SDE7” |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 300~456/ pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 재료: | 50Mn, 42CrMo | 모델: | SDE7 " |
|---|---|---|---|
| 기어 비율: | 57:1 | 정격 출력 토크: | 2000 년 Nm |
| 토크를 보전되기: | 13500 Nm | 토크를 기울기: | 13200 Nm |
| 효율: | 40% | 표준 색: | RAL 9006 |
| 하이 라이트: | 돌리기 반지 드라이브,벌레 드라이브 모터 |
||

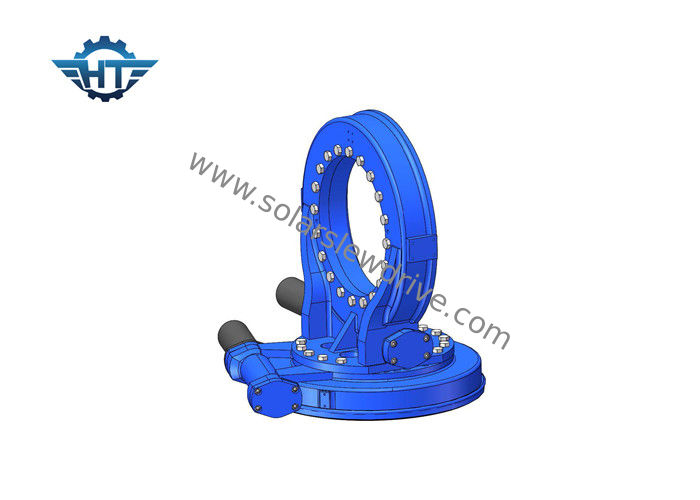

비틀리는 이원축 웜 기어는 PV 추적자를 위해 둘러싸인 집과 작은 반발로 구동합니다
기술
슬유잉 드라이브 또는 선회 베어링은 일반적으로 한 무겁지만 느린 회전하는 부하 또는 전통적 크레인, 변동 집재기와 같은 종종 수평단 또는 수평축 태양추적 시스템의 바람 향하는 플랫폼을 지원하는 회전 부품입니다. 슬유잉 드라이브는 포락선 웜, 기어, 집 기타 등등으로 구성됩니다. 태양 추적자 이원축 다수 드라이브는 이원축 태양추적 적용에 완전한 해결책입니다.
이원축 다수 드라이브는 다수 드라이브로 세가지 타입 솔루션을 가지고 있습니다 :
일반적으로, 쉬운 브라켓 구조를 위해, 스드 다수 드라이브는 완전한 해결책일 것이지만, 그러나 다른 2가 또한 매우 인기있습니다.
다수 드라이브는 PV 트래킹 시스템에 해당되었습니다
| 상품 이름 | SDE7 슬유잉 드라이브 |
| 출력 토크 | 980 N.m ; 723 ft.lbs |
| 맥스 출력 토크 | 1938 N.m ; 1429 ft.lbs |
| 순간 토크를 기울이기 | 7000 N.m ; 5163 ft.lbs |
| 홀딩 토크 | 13200 N.m ; 9736 ft.lbs |
| 정적 굴대 평가 | 133.20 나트 ; 29943 파운드 |
| 정적 광선 평가 | 53 나트 ; 11977 파운드 |
| 동적 굴대 평가 | 31.90 나트 ; 7171 파운드 |
| 동적 광선 평가 | 27.91 나트 ; 6274 파운드 |
| 자동차 대안 | 12V/24V 모터 ; 스텝 모터 ; 브러쉬리스 모터 |
| 제품 방식 | 이원축 ; 단일축 ; CPV / HCPV ; 태양 접시 ; 포물형 ; 태양열 탑 |
| 어플리케이션 특성 | 태양추적 시스템, 산업용 기계류 |
| 태양계 평방미터 | 30 ㎡ |
SDE 성능 파라미터
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크(n.m) | 보유하는 토크(n.m) | 굴대 로드(kN) | 광선 로드(kN) | 효율 | 정확성 (') | 자기 로킹 | 중량(KG) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | 예 | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | 예 | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 705 |
특징
1. 높은 백홀딩 토크가 태양 추적시스템의 안정성을 개선합니다
2. 인벨럽핑 웜 드라이브 내부
3. 다중 치아 접촉이 높은 로드를 보증합니다
4. 셀프 록크가 안정성을 개선합니다
