원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | VE9 |
최소 주문 수량: | 1개 조각 |
---|---|
가격: | USD 248~380/ pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45 일 |
지불 조건: | L / C, T / T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
모델: | VE9 | 각자 자물쇠: | 예 |
---|---|---|---|
증명서: | ISO9001, 세륨 | 보증: | 5~10년 |
재료: | 50Mn,42CrMo | 애플리케이션: | 인더스트리얼 |
색: | RAL6001 | 정확도: | ≤0.1 |
하이 라이트: | 태양 학력별 반편성을 위한 돌리기 드라이브,태양 추적자 드라이브 |

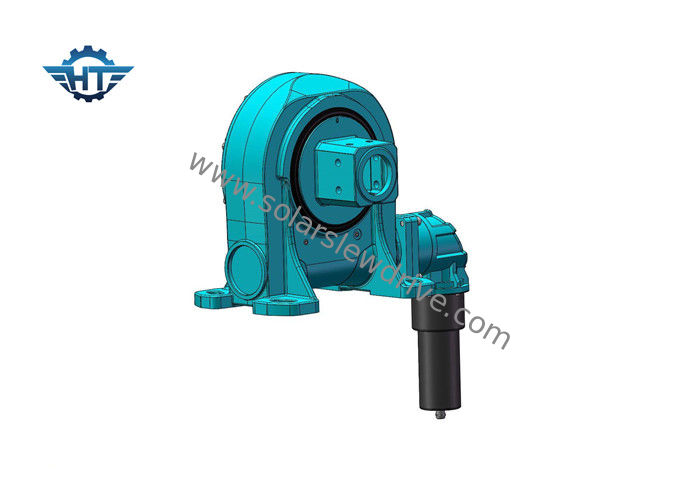

단일 축선 태양 추적기를 위한 높은 최대 토크를 가진 Ve9 태양 선회 드라이브
제품 설명
선회 구동은 구동 동력원과 통합된 감속 전달 메커니즘입니다.회전은 단일 축에서 또는 여러 축에서 함께 수행될 수 있습니다.회전, 감속의 기능을 일체화한 범용 감속 전달 기구로서 구조가 간단하고 제작 및 유지 보수가 편리함을 동시에 가지고 있습니다.
VE 시리즈의 성능
모델 | 비율 | 정격 출력 토크(Nm) | 틸팅 토크(Nm) | 유지 토크(Nm) | 축방향 하중(kN) | 레이디얼 하중(kN) | 능률 | 정밀도(°) | 자동 잠금 | 무게(kg) |
삼" | 31:1 | 600 | 1500 | 1800년 | 22 | 15 | 40% | ≤0.1 | 예 | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 18 |
7" | 57:1 | 1750년 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 예 | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 예 | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 251 |
특징
선회 드라이브는 무제한 원주 회전 및 속도 감소를 실현할 수 있으며 더 큰 축 방향 힘, 반경 방향 힘 및 전복력을 견딜 수 있습니다.그것은 높은 정확도, 조밀한 구조 및 큰 운반 능력의 이점을 즐깁니다.30년의 현장 수명을 위해 설계, 테스트 및 사용됩니다.
애플리케이션
선회 구동 응용 프로그램은 일반적으로 풍력 터빈, 중하중 운송기, 태양열 추적기, 항구 크레인, 유압 장비, 크레인 조향 메커니즘, 자동화 시스템, 고하중 조작기, 요 및 피치 제어 테이블에서 찾을 수 있습니다.
