원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | VE9 |
최소 주문 수량: | 1개 조각 |
---|---|
가격: | USD 280~504 / pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45 일 |
지불 조건: | L / C, T / T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
타입: | 동봉하는 | 애플리케이션: | 건축기계 |
---|---|---|---|
드라이버: | 유압 모터 | IP은 등급입니다: | IP66 |
색: | 요구됩니단 대로 | Effciency: | 40% |
모델: | VE9 | 비율: | 61:1 |
하이 라이트: | 태양 학력별 반편성을 위한 돌리기 드라이브,태양 추적자 드라이브 |

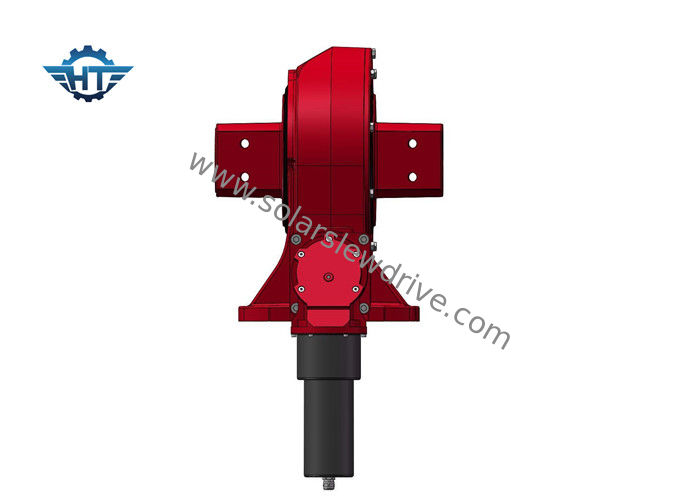

수직의 웜 기어 다수는 연동제 단일축 트래킹 시스템을 위한 글로보이드 웜으로 구동합니다
기술
수직 디자인은 가장 큰 행투오 슬유잉 드라이브 이 있는 밝은 곳입니다, 수직 디자인이 주로 태양 추적자 시스템을 위해 사용됩니다, 전체 시스템의 비용을 줄이면서, 특수 구조물이 단일축 태양추적 시스템 브라켓의 복합 구조를 단순화합니다, 수직 디자인이 태양열 추적자 시장에서 더 경쟁적인 역할을 하고 있습니다.
모형을 만드세요 : | VE9 | 원산지 | 창주, 중국 |
브랜드 | HANGTUO | 타입 | 둘러싸입니다 |
재료 | 42CrMo,50Mn | 출력 토크 | 7320 N.m |
순간 토크를 기울이기 | 18300 N.m | 홀딩 토크 | 51000 N.m |
정적 굴대 평가 | 90 나트 | 정적 광선 평가 | 160 나트 |
동적 굴대 평가 | 45 나트 | 동적 광선 평가 | 80 나트 |
기어 비율 | 61:1 | 효율 | 40% |
애플리케이션
일광 반사 장치와 집중된 광기전 (CPV)와 같은 이중 축 슬루잉 드라이브스아레 이중 축 태양 추적자들을 위한 가장 공통 슬유잉 구동 어플리케이션과 위성 또는 레이더반사기. 다른 애플리케이션은 자동차 승강기와 로봇 암 포지셔너와 무대 설비를 포함합니다.
SDE 이중 축 포지셔너 상술
특징
1. 한 개이거나 두배 출력과 수직 둘러싸인 디자인.
2. 장고꼴웜기어장치, 다중 이 접촉, 더 큰 로드에 견디기 위한 전송 고토크를 사용하기.
드라이브를 비트는 VE 일련의 기술 데이터
모델 | 비율 | 정격 출력 회전력 (N.m) | 틸팅 토크 (N.m) | 홀딩 토크 (N.m) | 축상의 부하 (kN) | 경하중 (kN) | 효율 | 정확성 (') | 자기 로킹 | 체중 (킬로그램) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 예 | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 예 | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 예 | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 251 |
애플리케이션
회전 구동기가 그것이 부하가 전원과 회전 토크를 유지하도록 요구하는 적용에 잘 적합하기 때문에 사용되고 중요할 수 있는 다수의 애플리케이션이 있습니다.
전형적 변동 구동 어플리케이션은 포함하지만, 다음으로 제한되지 않습니다 :
1.태양 추적자
2.풍력 발전용 터빈
3.사람들의 승강기
4.수력 기계
5.원격 조정기
6.굴삭기
7.승강기
8.크레인
9.드릴링 장비
10.군 장비
