원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | SE14 " |
최소 주문 수량: | 1개 부분 |
---|---|
가격: | USD 410~510/Piece ~360/ pc |
포장 세부 사항: | 합판 박스 |
배달 시간: | 15~45 일 |
지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
공급 능력: | 달 당 500 PC |
모델: | 14 인치 | 토크를 보전되기: | 54200 Nm |
---|---|---|---|
토크를 기울기: | 68000 Nm | 산출 토크: | 6550 Nm |
축 하중: | 680 나트 | 근본적 로드: | 230 나트 |
증명서: | ISO9001, 세륨 | 그리는: | 이용 가능합니다 |
보증: | 5년 | 각자 자물쇠: | 예 |
하이 라이트: | 슬유잉 드라이브 트렌스미션,웜 드라이브 다수 드라이브 트렌스미션,수력 원동기 다수 드라이브 트렌스미션 |

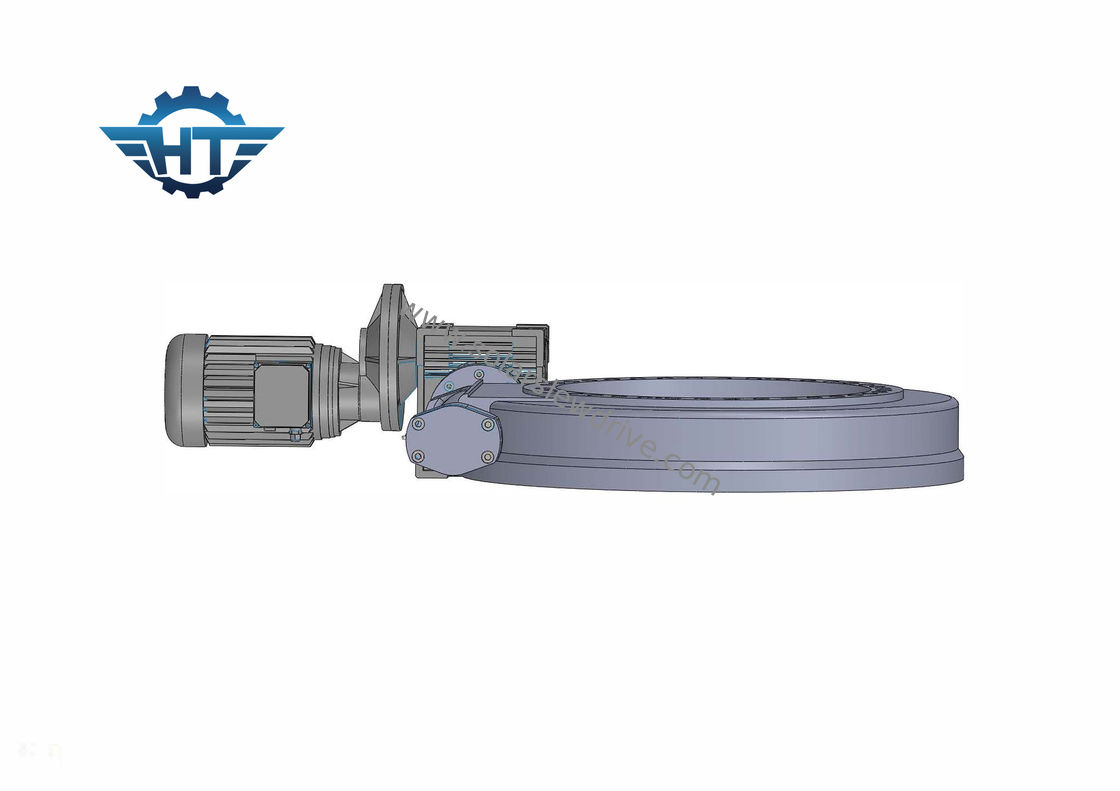

태양 추적자 시스템을 위한 SE14 슬유잉 드라이브 트렌스미션, 수력 원동기와 웜 드라이브
산출물 코드 기술
M (E, SDE, VE, SE, HSE, FE, 우리, 페이, ZSE, ZSDE,ZVE...)9(3~25)A(B,C...)-61(M)hc(HA, HD, HQ,H N...) - B(12M,25M,160,24,220,380...)R(L)C(A,E)-2-12 (9...)-REV.AM : 제조 도면의 코드를 보여줍니다 ; MZ : 평면 슬루잉 장치의 코드를 보여줍니다 ;
E : 펜스형을 의미합니다 ; KDE : 수직이고 수평식을 의미합니다 ; VE : 수직형을 의미합니다 ; KE : 우수한 수밀 형식을 의미합니다 ;
HKE : 유지보수가 필요없는 우수한 수밀 형식을 의미합니다 ; FE : 브레이크 타입을 의미합니다 ; 우리 : 웜 기어 타입을 의미합니다 ; 페이 : 크고 작은 기어 타입을 의미합니다 ; 있다면 어떤 E도 기본 형태를 의미하지 않습니다 ;
SE : 수단 수평식 (미끄럼 베어링 구조), SDE : 수직이고 수평선상 (미끄럼 베어링 구조물), VE에게 다음을 의도합니다 S 앞의 수단 수직 (미끄럼 베어링 구조), Z는 제로 클리어런스를 의미합니다 ;
3~25 : 25 인치에 3 인치의 상술을 대표합니다 ;
한 : 전통적 장치의 코드를 보여줍니다. 기기 디자인이 가지고 있다면 주요 변경사항, 코드 비, C가 사용될 수 있습니다 ;
61 : 슬유잉 장치 (치수)의 감소율을 대표합니다.;
M : 선회 베어링이 미터법 나사산 구멍을 채택하는 것을 나타냅니다 ; M 없이 선회 베어링이 인치 나사산 구멍을 채택하는 것을 의미합니다 ;
HA : 선회 링이 쿠엔체드.인 것을 나타냅니다 ; HC : 선회 링이 쿠엔체드.이 아니는 것을 나타냅니다 ; HD : 선회 링이 쿠엔체드.인 것을 나타냅니다 ;
HQ : 선회 링 이 아우터 링의 QPQ 처리를 보여줍니다. HN : 슬유잉 링. 이 아우터 링의 질화처리를 보여줍니다 ;
비 : 웜 입력 단부가 웜 입력 단부가 Φ12 홀.인 것을 6B 스플라인 (12M이 나타낸다는 것 인 것을 나타냅니다 ; 웜 입력 단부가 Φ25 구멍인 것을 25M은 나타냅니다 ;
160은 160CC 수력 원동기가 웜 입력 단부에 설치되는 것을 의미합니다. 24는 24V 기어드 모터가 웜 입력 단부에 설치되는 것을 의미합니다 ;...);
R : 옳은 인스톨이션.을 의미합니다 ; L : 수단은 인스톨이션.을 남겼습니다 ;
C : 블라인드 캡을 의미합니다 ; 한 : 수력 원동기 석유항의 방향을 의미합니다 마주치는 외부가 (나이 : 수력 원동기 석유항의 방향이 다음에 안으로 직면하고 있다는 것을) 의미합니다 ; E : 부호기로 의미합니다 ;
2 : 장치를 비트는 2중 실린더를 대표합니다 ;
12 : 강철 볼 플러그의 포지션이 12시에 있는 것을 나타냅니다 ;
REV.A : REV.A, REV.B, REV.C로부터 증가한 버전 번호... 연속적으로.
기록 : 1. 미래에 다른 특수 코드가 있다면 그들은 추가될 것입니다 ;
2. 특수한 요구 사항을 필요로 하는 특별 고객들을 위해, 고객 넘버는 실세에 따라 도면 번호에 추가될 수 있습니다.
3. HSE 로터리 장치는 다음과 같은 요구조건을 충족시켜야 합니다 : 그리스, 내측 링 코팅, IP66으로 가득한 유지보수가 필요없는, 이상 클루버
SE 시리즈의 실행
모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크 (N.m) | 홀딩 토크 (N.m) | 축상의 부하 (kN) | 경하중 (kN) | 효율 | 정확성 (') | 자기 로킹 | 체중 (킬로그램) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
특징
슬유잉 드라이브는 또한 링 베어링을 비틀어 불립니다. 기술이 나아진 것처럼, 많은 비튼 드라이브는 글로보이드 웜 기술을 사용하고 있고, 여기서 웜이 기어에 더 많은 이를 참여시키기 위해 형성하여집니다. 이 상승된 치형 결합관계는 더 큰 힘, 효율과 내구성의 결과가 됩니다.슬유잉 드라이브 사용 표준 웜 기술 그것에 수평식 위의 웜. 손잡이의 속도 비율은 웜 위의 줄수(나사)와 웜 기어 또는 기어에서 이의 수 사이에 관계에 의존합니다.
회전 구동기가 그것이 부하가 전원과 회전 토크를 유지하도록 요구하는 적용에 잘 적합하기 때문에 사용되고 중요할 수 있는 다수의 애플리케이션이 있습니다.
전형적 변동 구동 어플리케이션은 포함하지만, 다음으로 제한되지 않습니다 : 태양 추적자, 풍력 발전용 터빈, 남자들의 리프트, 수력 기계, 원격 조정기, 굴삭기, 리프트, 크레인, 드릴링 장비, 군 장비.
