원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | VE7 " |
최소 주문 수량: | 1개 부분 |
---|---|
가격: | USD 280~504 / pc |
포장 세부 사항: | 합판 박스 |
배달 시간: | 15~45 일 |
지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
재료: | 50Mn, 42CrMo | 모델: | VE7 |
---|---|---|---|
기어 비율: | 57:1 | 정격 출력 토크: | 1750Nm |
토크를 보전되기: | 13200Nm | 토크를 기울기: | 7000Nm |
효율: | 40% | 표준 색깔: | RAL 9006 |
하이 라이트: | 셀프 록 다수 드라이브 트렌스미션,웜 기어 다수 드라이브 트렌스미션,태양 추적자들은 드라이브 트렌스미션을 비틉니다 |

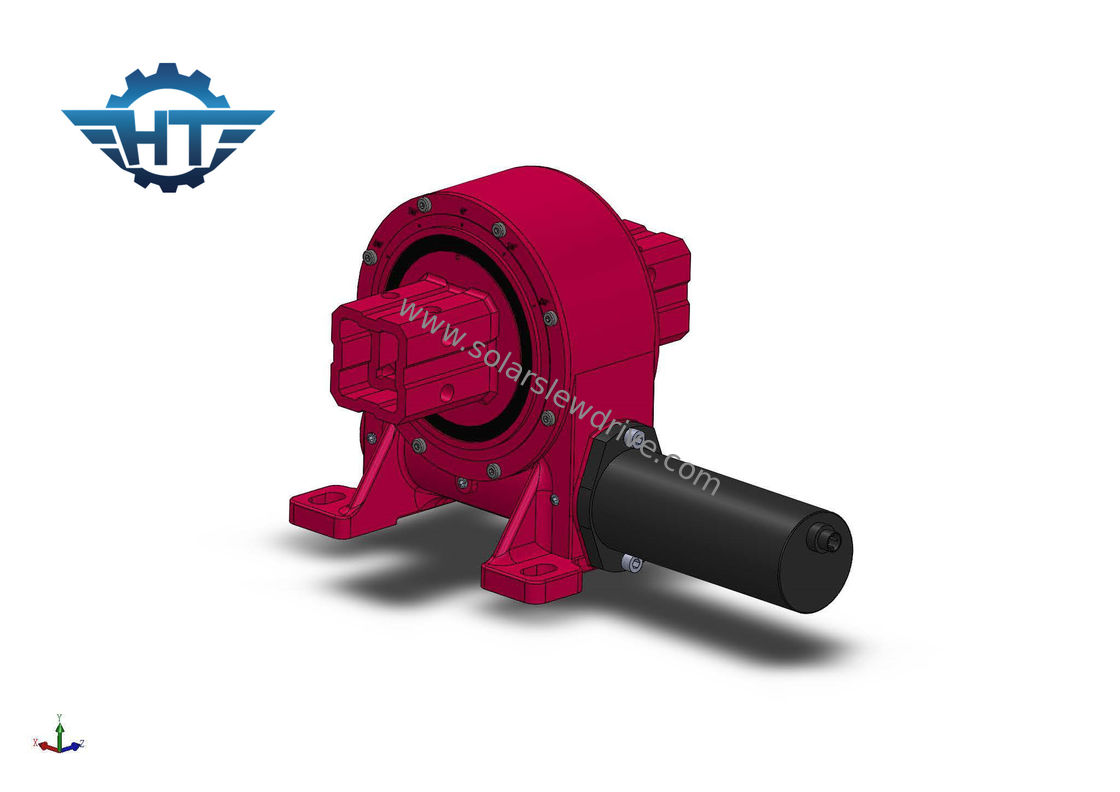

CE / ISO는 단일축 추적자들을 요구하는 수직 7 인치 단일축 웜 기어 다수 드라이브를 증명했습니다
기술
행투오의 슬유잉 드라이브는 태양 추적시스템의 안정성을 개선하기 위해 H 면역 글로불린 중쇄 백홀딩 토크와 슬유잉 드라이브를 만드는 좋은 E 나베로핑 웜과 기어 물림과 다중 치아 접촉을 특징으로 했습니다. 그것은 셀프-로킹, ±65를 회전시킬 수 있습니다 '. 만약 더 큰 범위가 필요했으면, 그것이 맞춤화될 수 있습니다.
드라이브를 비트는 VE의 기술 데이터
모델 | 비율 | 정격 출력 회전력 (N.m) | 틸팅 토크 (N.m) | 홀딩 토크 (N.m) | 축상의 부하 (kN) | 경하중 (kN) | 효율 | 정확성 (') | 자기 로킹 | 체중 (킬로그램) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 예 | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 예 | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 예 | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 251 |
주문 제작된 서비스
1. 다른 응용 프로그램과 프로젝트를 기반으로 하는 특수한 설계
2. 모터의 다른 유형은 수력 원동기, 스텝 모터, 전기 모터 기타 등등과 같이, 일치될 수 있습니다.
3. 다른 색은 RAL 코드를 기반으로 이용 가능합니다 ; 우리의 표준 색은 RAL 9006입니다.
키 매개 변수의 어휘
순간 토크를 기울이는 것 : 이 토크는 하중의 위치와 선회 베어링의 센터 사이의 거리의 증가한 중력 부하입니다. 만약 실제 토큰이 평가된 경사 모멘트 토크보다 더 크면, 슬유잉 드라이브가 전복될 것입니다.
경하중 : 선회 베어링의 주축에 수직인 하중
축상의 부하 : 선회 베어링의 주축과 평행한 로드
홀딩 토크 : 그것은 리버스 토크입니다.드라이브가 거꾸로 회전하고 있고 일환이 손상되지 않을 때, 달성된 최대 회전력이 홀딩 토크로 불린다고, 그것은 또한 깨진 토크로서 보입니다.
자기 로킹 : 로드가 있을 때만, 슬유잉 드라이브는 바퀴모양이고 그러므로 불려진 자기 로킹을 역으로 돌릴 수 없습니다.
