제품 소개벌레 장치 회전 드라이브

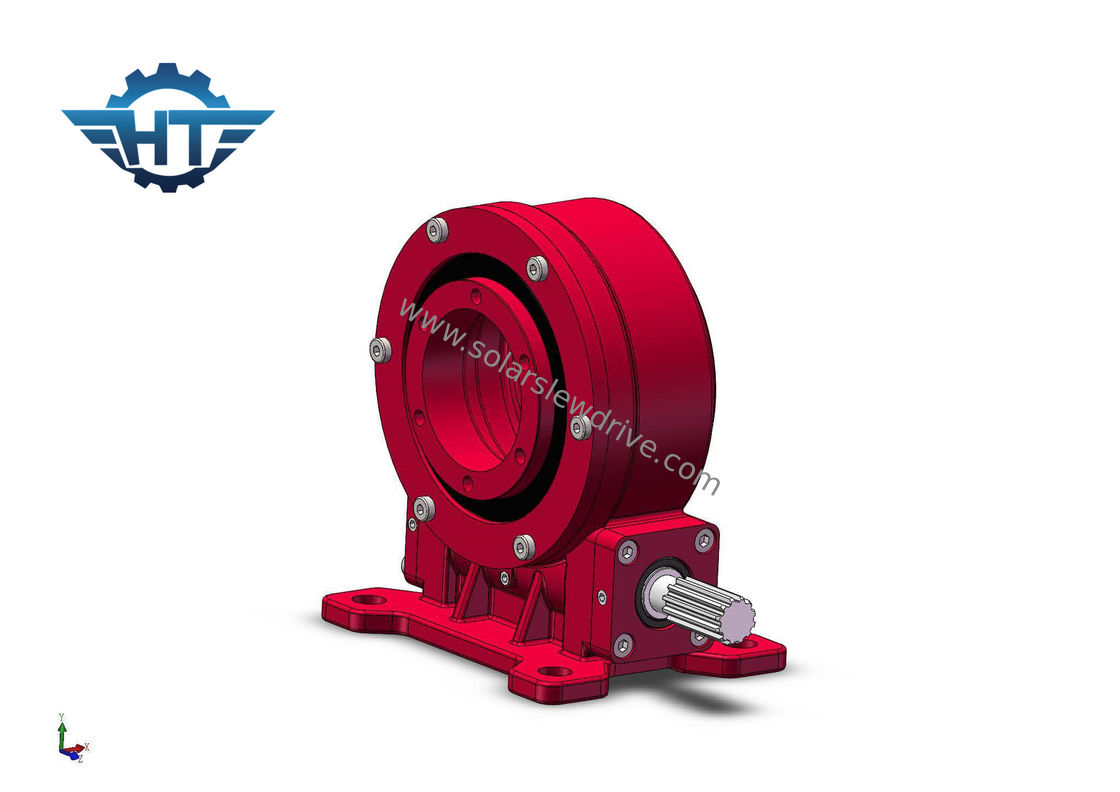

태양 추적자을 요구하는 CE 수직 봉투 웜 기어 다수 드라이브

태양 추적자을 요구하는 CE 수직 봉투 웜 기어 다수 드라이브

  • 태양 추적자을 요구하는 CE 수직 봉투 웜 기어 다수 드라이브
  • 태양 추적자을 요구하는 CE 수직 봉투 웜 기어 다수 드라이브
태양 추적자을 요구하는 CE 수직 봉투 웜 기어 다수 드라이브
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HangTuo
인증: CE, ISO9001
모델 번호: VE7 "
결제 및 배송 조건:
최소 주문 수량: 1개 부분
가격: USD 280~504 / pc
포장 세부 사항: 합판 박스
배달 시간: 15~45 일
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온
공급 능력: 달 당 2000 PC
접촉
상세 제품 설명
재료: 50Mn, 42CrMo 모델: VE7 "
기어 비율: 57:1 정격 출력 토크: 1750Nm
토크를 보전되기: 13200Nm 토크를 기울기: 7000Nm
효율: 40% 표준 색: RAL 9006
하이 라이트:

수직 웜 기어 다수 드라이브

,

봉투 웜 기어 다수 드라이브

,

태양 추적자을 요구하는 CE 다수 드라이브

VE7 다수 드라이브 트렌스미션, 추적자들을 요구하는 웜 기어 수직 봉투 웜 기어 다수 드라이브







기술



드라이브 장치의 핵심 구성 요소가 선회 베어링을 채택하기 때문에, 그것은 동시에 축방향 힘, 반경 방향 하중과 경사 모멘트의 영향을 지닐 수 있습니다. 전통적 회전식 상품과 비교해서, 그것은 단순한 설치의 특성과 손쉬운 유지보수와 대부분은 설치 공간을 저장하는 것 가집니다.


장점



1. 높은 백홀딩 토크가 태양 추적시스템의 안정성을 개선합니다

2. 고객들의 요구로서 360 급 또는 회전한 +60~-60은 이릅니다

3. 인벨럽핑 웜 드라이브 내부

4. 다중 치아 접촉이 높은 로드를 보증합니다

5. 셀프-로킹 기능



태양 추적자을 요구하는 CE 수직 봉투 웜 기어 다수 드라이브 0



드라이브를 비트는 VE의 기술 데이터



모델 비율 정격 출력 회전력 (N.m) 틸팅 토크 (N.m) 홀딩 토크 (N.m) 축상의 부하 (kN) 경하중 (kN) 효율 정확성 (') 자기 로킹 체중 (킬로그램)
3" 31:1 600 1500 1800 22 15 40% ≤0.1 12
5" 37:1 800 5000 9200 16 27 40% ≤0.1 18
7" 57:1 1750 7000 13200 34 58 40% ≤0.1 32
8" 51:1 2250 11200 20400 50 80 40% ≤0.1 28
9" 61:1 2250 16000 30800 60 130 40% ≤0.1 52
12" 78:1 4300 25000 40560 77 190 40% ≤0.1 65
14" 85:1 5600 48000 44200 110 230 40% ≤0.1 88
17" 102:1 6750 67000 53040 142 390 40% ≤0.1 135
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 192
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 251



주문 제작된 서비스


1. 다른 응용 프로그램과 프로젝트를 기반으로 하는 특수한 설계
2. 모터의 다른 유형은 수력 원동기, 스텝 모터, 전기 모터 기타 등등과 같이, 일치될 수 있습니다.
3. 다른 색은 RAL 코드를 기반으로 이용 가능합니다 ; 우리의 표준 색은 RAL 9006입니다.



키 매개 변수의 어휘



순간 토크를 기울이는 것 : 이 토크는 하중의 위치와 선회 베어링의 센터 사이의 거리의 증가한 중력 부하입니다. 만약 실제 토큰이 평가된 경사 모멘트 토크보다 더 크면, 슬유잉 드라이브가 전복될 것입니다.

경하중 : 선회 베어링의 주축에 수직인 하중

축상의 부하 : 선회 베어링의 주축과 평행한 로드

홀딩 토크 : 그것은 리버스 토크입니다.드라이브가 거꾸로 회전하고 있고 일환이 손상되지 않을 때, 달성된 최대 회전력이 홀딩 토크로 불린다고, 그것은 또한 깨진 토크로서 보입니다.

자기 로킹 : 로드가 있을 때만, 슬유잉 드라이브는 바퀴모양이고 그러므로 불려진 자기 로킹을 역으로 돌릴 수 없습니다.
