원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | VE7 |
최소 주문 수량: | 1개 부분 |
---|---|
가격: | USD 280/ pc |
포장 세부 사항: | 합판 박스 |
배달 시간: | 15~45 일 |
지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
재료: | 50Mn, 42CrMo | 모델: | VE7 |
---|---|---|---|
기어 비율: | 51:1 | 정규 출력 토크: | 5100 Nm |
토크를 보전되기: | 39 크킨텀 | 토크를 기울기: | 5 크킨텀 |
최대 토크: | 7650 Nm | 표준 색: | RAL 9006 |
하이 라이트: | 단일축 태양 다수 드라이브,기우뚱한 추적시스템 태양 다수 드라이브,50Mn 태양 다수 드라이브 |

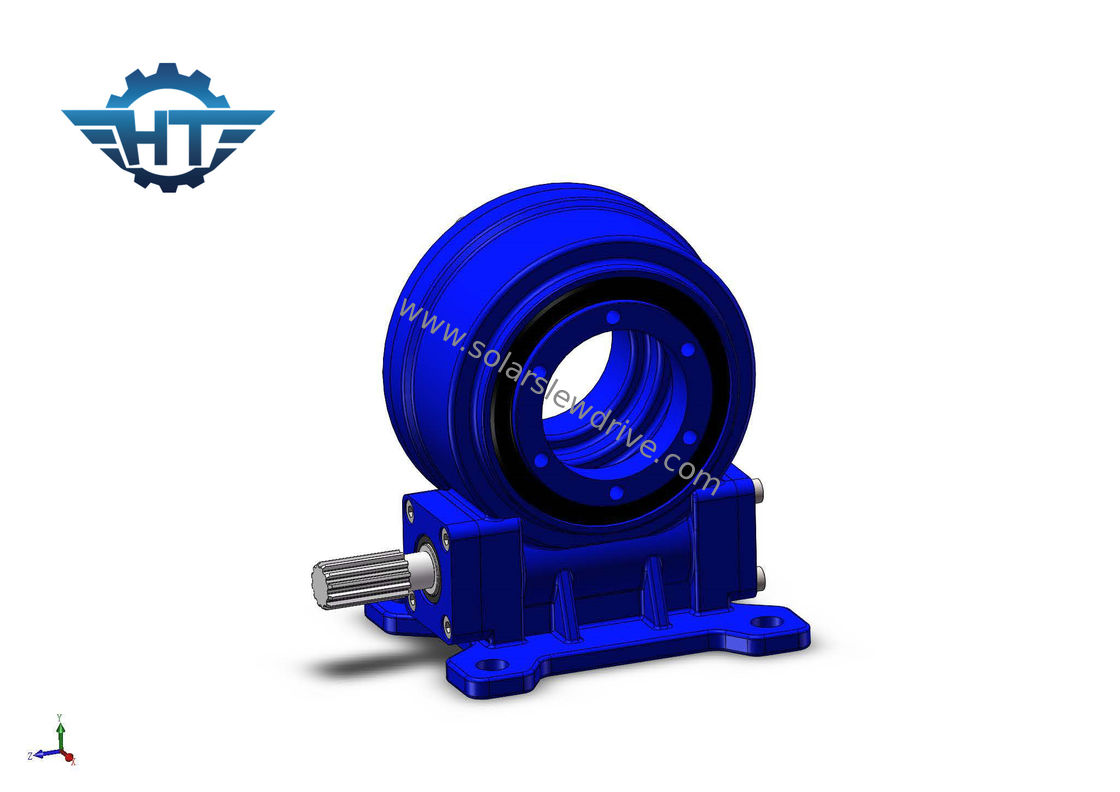

기우뚱한 단일축 태양추적 시스템을 요구하는 드라이브를 비트는 VE7 단일축 웜 기어
기술
비스듬한 단일 축 추적 브라켓의 회전 축은 수평면에 대한 기울기 각도에 설치되고 그것이 1차원 주축의 주위를 회전합니다. 회전 축의 방향은 남북이어서, 광 기전력 모듈의 수광면이 일차원 방향에서 가능한 것으로 햇빛의 입사 각도와 직각인 것으로 있습니다.
장점
1. 높은 백홀딩 토크가 태양 추적시스템의 안정성을 개선합니다
2. 360 급 회전 범위
3. 인벨럽핑 웜 드라이브 내부
4. 다중 치아 접촉이 높은 로드를 보증합니다
5. 셀프-로킹 기능
특징
1. 포괄적 축방향 힘과 반경 방향 하중과 모멘트 전복을 전할 수 있는 저속 조건 하에 고토크 생산량
2. 나선형 기어와 웜 드라이브 방식. 좋은 경제, 축방향 사이즈의 강한 유연성
3. 봉투 글로보이드 웜, 다중 이 접촉, 강한 하중-지지 용량
4. 고성능 밀도비
5. 셀프-로킹 성능 또는 추가 입력 브레이크
6. 좁은 공간 비율, 편리 설치와 분해
7. 다양화된 출력 형태
8. 사전-조정 더 갭은 기계에 평가하고 직접적으로 설치합니다
9. IP66
VE 시리즈의 매개 변수
모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크(n.m) | 보유하는 토크(n.m) | 굴대 로드(kN) | 광선 로드(kN) | 효율 | 정확성 (') | 자기 로킹 | 중량(KG) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 예 | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 예 | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 예 | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 251 |
말하세요 : 더 상세한 차원과 매개 변수를 위해 미안하지만, 우리의 판매 그림을 언급하세요.
주문 제작된 서비스
1. 다른 응용 프로그램과 프로젝트를 기반으로 하는 특수한 설계
2. 모터의 다른 유형은 수력 원동기, 스텝 모터, 전기 모터 기타 등등과 같이, 일치될 수 있습니다.
3. 다른 색은 RAL 코드를 기반으로 이용 가능합니다 ; 우리의 표준 색은 RAL 9006입니다.
