혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기

|
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SE9 " |
| 최소 주문 수량: | 1개 부분 |
|---|---|
| 가격: | USD 100-1600/ pc |
| 포장 세부 사항: | 합판 박스 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 모델: | SE9 | 기어 비율: | 57:1 |
|---|---|---|---|
| 애플리케이션: | 건축기계 | 이름: | 유압 슬루 드라이브 |
| 드라이버: | 유압 모터 | 보증: | 5~10년 |
| 증명서: | ISO9001, CE | 설치: | 수평식 |
| 하이 라이트: | ip66 선회 베어링,ip66 선회 링 베어링,용접기 용 선회 링 베어링 |
||
건설기계를 위한 높은 토크를 가진 IP66 유압 돌리기 반지 방위
설명
용접 컨버터 애플리케이션
2인용 용접 컨버터는 플립과 스윙 기능을 결합한 조옮김 기계입니다.뒤집기와 그네는 두 개의 축에 의해 구동되며, 작업대의 공작물을 자체 축 주위로 흔드는 것 외에도 기울이거나 뒤집기 위해 다른 축을 중심으로 수평 또는 "에 용접기의 다양한 위치에 용접할 수 있습니다. 프레임 유형, 상자 유형, 디스크 유형 및 기타 비긴 공작물 용접에 적합한 용접하기 쉬운 위치 용접의 선박 유형".
작업대는 원하는 용접 속도로 스윙하는 "U"프레임에 장착되고 "U"프레임은 시트의 양쪽에 있으며 대부분 일정한 속도 또는 수평 축을 중심으로 필요한 용접 속도로 있습니다.기계는 전반적인 안정성이 우수할 뿐만 아니라 적절하게 설계되면 공작물을 작업대에 놓은 후 틸트 동작의 무게 중심이 틸트 축을 통과하거나 접근하여 틸트 구동 토크가 크게 감소하므로 헤비 듀티 시프터는 이 구조를 채택합니다.적용 범위는 주로 대형 도어 용접 작업자 또는 텔레스코픽 암 용접 작업자와 함께 플립 시프트 위치의 50t 이상의 대형 작업물입니다.

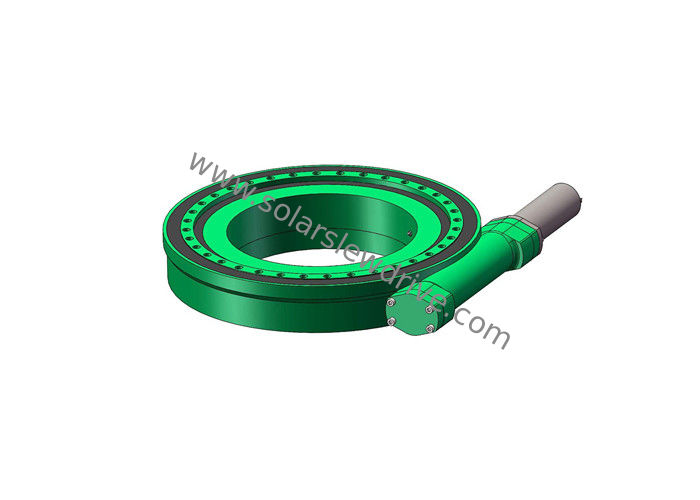

SE 시리즈 선회 링 베어링 드라이브의 장착 각도와 위치에는 제한이 없습니다.수평, 수직 및 경사지게 장착할 수 있습니다.밀폐형 선회 링 베어링 드라이브는 밀폐형 하우징, 선회 베어링, 웜 샤프트 및 기타 부품으로 조립됩니다.사용자는 구동력으로 전기 모터 또는 유압 모터를 선택할 수 있습니다.360도 정방향 또는 역방향 회전이 가능합니다.선회 링 베어링 드라이브는 컴팩트한 디자인으로 다른 유형의 구동 장치에 비해 장착 및 유지 보수가 용이합니다.
SE 시리즈의 성능표
| 모델 | 비율 | 정격 출력 토크(Nm) | 틸팅 토크(Nm) | 유지 토크(Nm) | 축방향 하중(kN) | 레이디얼 하중(kN) | 능률 | 정밀도(°) | 자동 잠금 | 무게(kg) |
| 1" | 32:1 | 400 | 1000 | 1800년 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
| 삼" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
| 7” | 57:1 | 2000년 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
설치 지침
SE 시리즈 선회 드라이브는 일반적으로 수평으로 설치됩니다.그리고 회전 드라이브의 성능을 고려하여 수평으로 설치하는 것도 권장합니다.
