원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | VE9 |
최소 주문 수량: | 1개 부분 |
---|---|
가격: | USD 100~1600/ pc |
포장 세부 사항: | 합판 박스 |
배달 시간: | 15~45 일 |
지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
공급 능력: | 달 당 500 PC |
브랜드 이름: | Hangtuo | 웜기어 재질: | 50Mn, 42CrMo |
---|---|---|---|
상품 유형: | 단일 축 | 자격증: | ISO9001, 세륨 |
모터: | 220VAC | 유지: | 5년마다 |
색상: | 요청한 대로 | 자동 잠금: | 예 |
하이 라이트: | 사용자 정의 웜 기어 슬루 드라이브,수평 웜 기어 슬루 드라이브,vE9 수평 슬루 드라이브 |
2

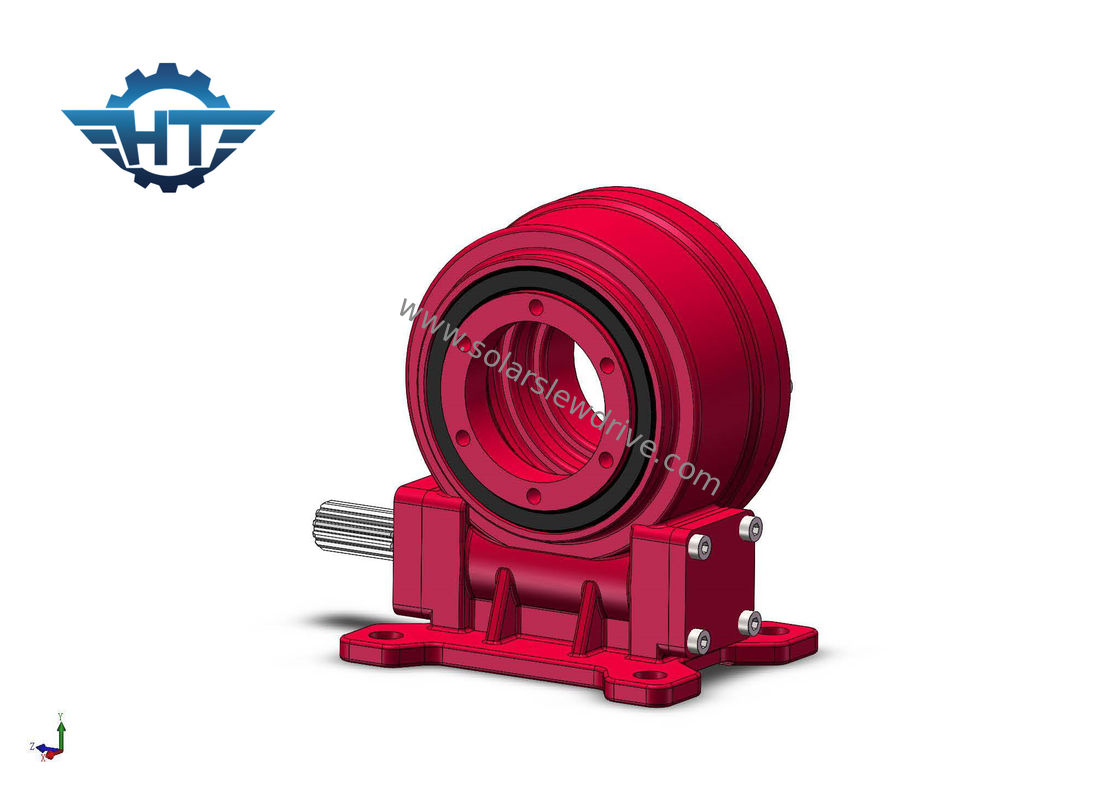

VE9 맞춤형 웜 기어 슬루 드라이브, 수평 단일 태양열 추적 시스템용 30년 현장 수명
표준 웜기어 설명
VE9은 수평 단일 축 태양 추적 시스템에 널리 사용되는 표준 유형의 선회 드라이브입니다.
태양 추적 시스템의 경우 구성 특성에 따라 태양 추적기는 다음과 같이 나뉩니다.
1. 기울어진 추적기
틸트 트래커는 동서 축을 중심으로 가장 간단하게 만들고 회전할 수 있습니다.태양 전지판은 수평선을 향해 오르거나 내리기 때문에(보통 1년에 두 번 수동으로) 지면에 대한 각도가 계절성에 따라 통계적으로 최적입니다.이 추적기는 서보 메커니즘을 거의 정당화하지 않기 위해 10% 미만의 생산량 증가를 제공합니다.
2. 수평 싱글 트래커
Flat Single 트래커는 사용 계절에 관계없이 매일의 여행에서 하늘 전체의 태양을 따라가는 것을 목표로 합니다.이 경우 회전축은 남북이며 수평선 위의 태양 높이는 무시됩니다.이 추적기는 연중 평균적으로 태양의 경로가 더 넓은 저위도 국가에 특히 적합합니다.이러한 구조에 필요한 회전은 기울기보다 넓으며 때로는 최대 ± 60 °입니다.
이러한 추종자는 고정된 태양광 시스템에 비해 에너지 생산을 약 15% 증가시킬 수 있습니다.
3. 이중 축 추적기
2개의 자유도를 가진 태양 추적기
가장 정교한 태양광 추적기는 실시간으로 직교 태양광 패널을 태양 광선과 완벽하게 정렬하는 것을 목표로 2개의 자유도를 가지고 있습니다.가장 저렴하지만 유일한 방법은 아닙니다. 한 트래커를 다른 트래커에 장착하는 것입니다.이 태양열 추적기를 사용하면 최대 35% -40%에 이르는 전기 생산이 증가합니다.
VE 모델 기술 파라미터
모델 | 비율 | 정격 출력 토크(Nm) | 틸팅 토크(Nm) | 유지 토크(Nm) | 축방향 하중(kN) | 레이디얼 하중(kN) | 능률 | 자동 잠금 | 무게(kg) |
삼" | 31:1 | 600 | 1500 | 1800년 | 22 | 15 | 40% | 예 | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 예 | 18 |
7" | 57:1 | 1750년 | 7000 | 13200 | 34 | 58 | 40% | 예 | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 예 | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 예 | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 예 | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 예 | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 예 | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 예 | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 예 | 251 |
Slewing 드라이브 솔라 트래커의 장점
태양은 끊임없이 움직이는 표적입니다.단일 축 선회 구동 태양 추적기는 가장 많은 햇빛을 받기 위해 매일 동쪽에서 서쪽으로 이동하는 반면, 이중 축 태양 추적기는 동쪽에서 서쪽뿐만 아니라 북쪽에서 남쪽으로 새벽부터 황혼까지 태양과 함께 이동하여 전체 에너지 생산을 극대화합니다. 일.
