원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | SE3 |
최소 주문 수량: | 1 조각 |
---|---|
가격: | USD 100~1100/ pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45일 |
지불 조건: | L/C, T/T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
기어비: | 31:1~150:1 | 유형: | 전기 슬루 드라이브 |
---|---|---|---|
원래 장소: | 중국 창저우 | 구조: | 웜 및 기어 |
수명: | 30 년 | 색상: | RAL9006 |
용법: | 태양 추적기 | 보호 기능: | IP66 |
하이 라이트: | 모래 시계 웜 슬루 드라이브,제로 백래시 웜 슬루 드라이브,제로 백래시 솔라 슬루 드라이브 |

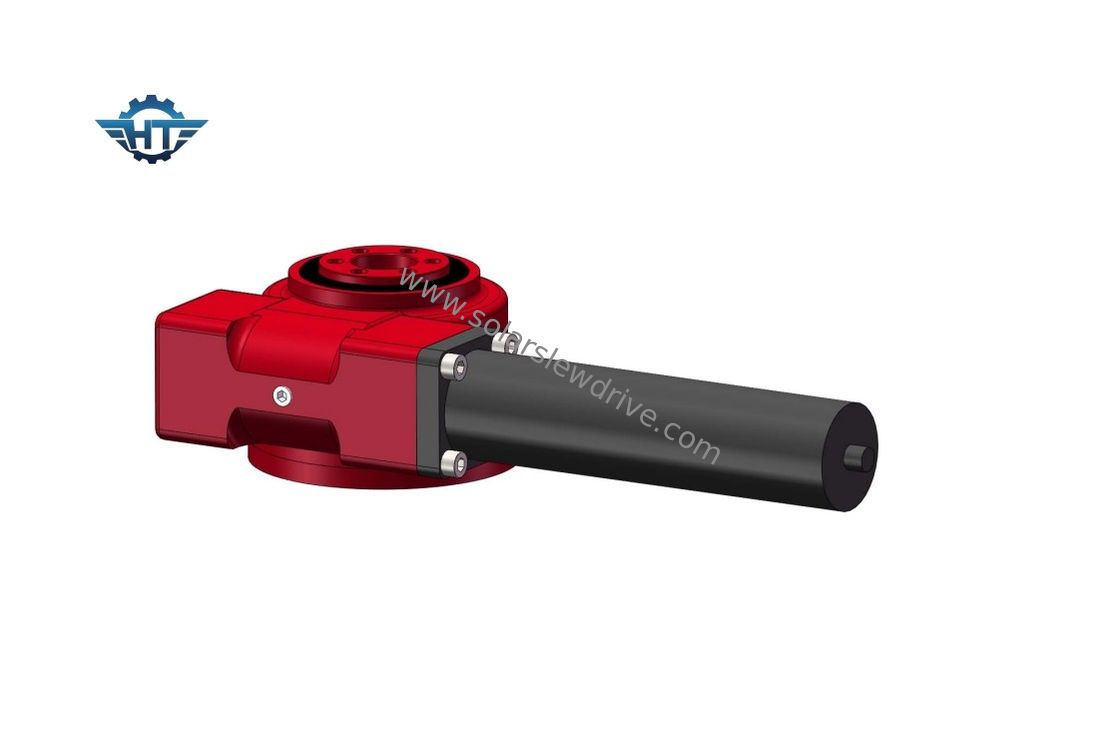

SE3 제로 백래시 웜 기어, 태양 추적 시스템용 모래시계 웜 슬루 드라이브
웜 기어 세트설명
SE 단일 축 선회 드라이브는 단일 축 태양 추적 시스템과 이중 축 태양 추적 시스템 모두에서 중요한 구성 요소입니다.게다가, 완벽하고 높은 백래시로 더 높은 백래시가 필요한 CSP 및 CPV 시스템, 풍력 에너지, 안테나에도 적용할 수 있습니다.
단일 축 태양 추적기 란 무엇입니까?
단일 축 추적기는 동쪽에서 수평으로 이동하는 한 회전 축을 따라 PV 모듈의 방향을 지정합니다. 태양이 움직일 때 서쪽으로.이러한 PV 모듈을 이동하려면 감속기가 부하 유지 및 회전 토크를 모두 제공해야 합니다. 이는 고도로 전문화된 선회 드라이브만이 제공할 수 있는 것입니다.모래시계 웜으로 기술된 선회 구동 장치가 적용된 추적기는 기어 링의 피치 라인에서 더 많은 수의 톱니와 맞물릴 수 있으며 최대의 강도, 내구성 및 성능을 제공합니다.이를 통해 추적기는 가동 중지 시간이나 유지 보수 비용을 최소화하면서 가능한 가장 긴 필드 수명을 가질 수 있습니다.
무엇인가요이중 축 추적기
이중 축 추적기는 좌우 및 위아래로 회전하여 태양의 움직임을 훨씬 더 정확하게 추적할 수 있습니다. 이러한 선회 드라이브는 단일 축 시스템보다 더 높은 에너지 출력을 가능하게 합니다.2개의 자유도를 사용한다는 점을 감안할 때 강력하고 강력한 선회 드라이브를 활용하는 것은 현장에서 안정적이고 지속적인 기능을 위해 훨씬 더 중요합니다.
SE 시리즈 매개변수
모델 | 비율 | 정격 출력 토크(Nm) | 틸팅 토크(Nm) | 유지 토크(Nm) | 축방향 하중(kN) | 레이디얼 하중(kN) | 능률 | 정밀도(°) | 자동 잠금 | 무게(kg) |
1" | 32:1 | 400 | 1000 | 1800년 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
삼" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
7” | 57:1 | 2000년 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
장점
1. 360도 회전
2. 구동모터가 좌우에 연결됨
3. 설치하는 동안 기어 간격을 조정할 필요가 없습니다.이것은 공장 전에 생산자가 이미 설정한 것입니다.
4. 공장 전에 그리스가 채워졌습니다.
4. 간단한 설치 및 낮은 유지 보수
5. 합리적인 공간 활용
6. 기어는 자동 잠금 장치입니다.따라서 브레이크가 필요하지 않습니다
7. 쉽고 유창한 시동 및 정지 방법
8. 수평 설치에 적합한 높은 틸팅 토크
