원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | VE5" |
최소 주문 수량: | 1 조각 |
---|---|
가격: | USD 280~504 / pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45일 |
지불 조건: | L/C, T/T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
재료: | 50Mn, 42CrMo | 선회 감속기: | VE5" |
---|---|---|---|
기어비: | 37:1 | 능률: | 40% |
색상: | 요청한 대로 | 애플리케이션: | 태양 추적기 |
원래 장소: | 중국 | 운전사: | 12V/24VDC 모터 |
보증: | 10 년 | 자격증: | ISO9001, 세륨 |
설치 장소: | 개방 구역 | 일생: | 30년 현장 생활 |
하이 라이트: | VE5 소형 슬루 드라이브,24VDC 모터 소형 슬루 드라이브,오픈 필드 슬루 드라이브 기어박스 |

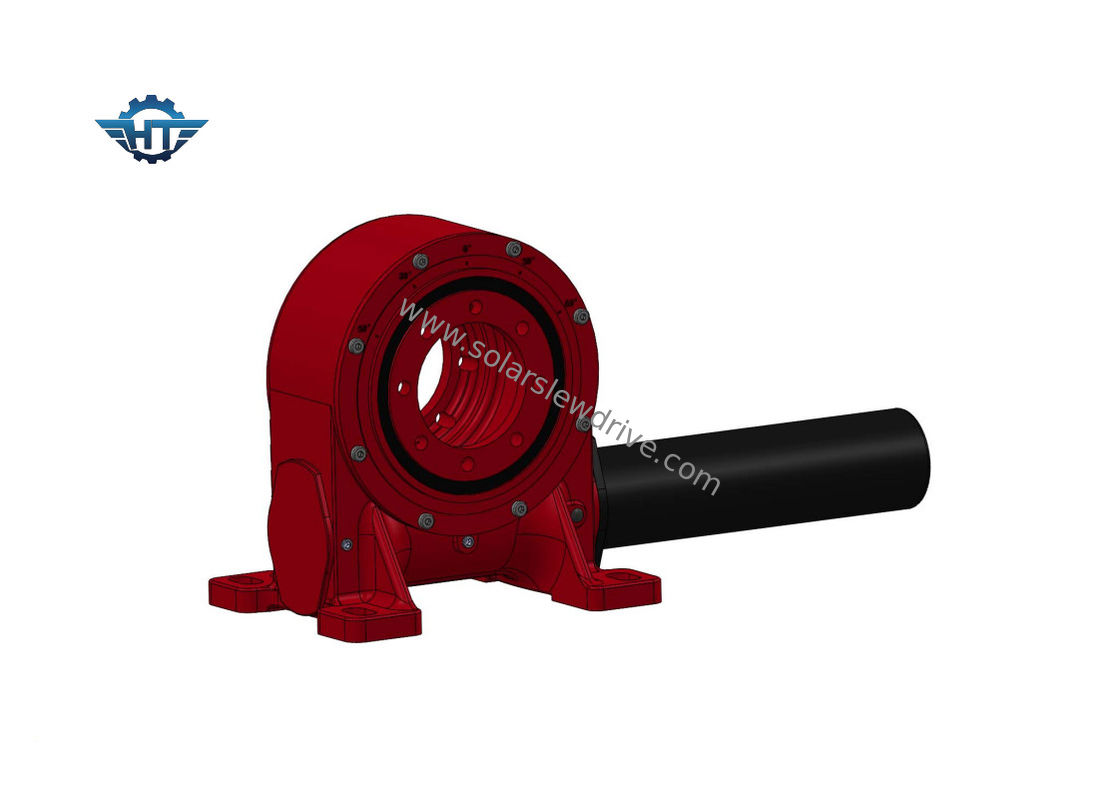

태양 전지판 수평 단일 축 추적기용 VE5 40 1 기어 박스
포위 웜 기어 설명
선회 드라이브는 새로운 유형의 회전 및 전송 제품입니다.일반적으로 이중 외피 웜, 기어, 하우징, 모터 및 기타 구성 요소로 구성된 선회 드라이브 또는 선회 베어링이라고합니다.핵심 구성 요소는 이중 외피 웜이기 때문에 기어와 더 밀접하게 맞물릴 수 있고 다중 톱니 접촉을 달성하여 정확도와 유지 모멘트 토크를 향상시킬 수 있습니다.축 방향 힘, 반경 방향 힘 및 전복 모멘트를 동시에 견딜 수 있습니다.기존의 회전식 제품과 비교하여 새로운 선회 드라이브는 설치가 쉽고 유지 보수가 용이하며 설치 공간이 더 넓습니다.
VE 시리즈의 성능 매개변수
모델 | 비율 | 정격 출력 토크 | 틸팅 토크 | 축방향 하중 | 레이디얼 하중 | 홀딩 토크 | 능률 | 정도 | 자동 잠금 | 무게 |
Nm | Nm | kN | kN | Nm | 도 | 예 | 킬로그램 | |||
삼" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 예 | 13 |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 예 | 18 |
7" | 57:1 | 1750년 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 예 | 28 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | 예 | 35 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 예 | 51 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 예 | 61 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 예 | 78 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 예 | 105 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 예 | 185 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 예 | 244 |
애플리케이션
VE 유형 선회 드라이브에는 3' 크기부터 25"인치까지 10가지 크기가 있으며 그 중 5", 7", 9" 12", 14", 17", 19" 및 21"이 있습니다. 둘 다 태양광 추적 시스템(PV, CPV, HCPV 및 헬리오스탯)과 맨 리프트, 트럭 크레인 및 모듈식 차량과 같은 일반 차량에 널리 사용됩니다.
