원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | VE9 |
최소 주문 수량: | 1 조각 |
---|---|
가격: | USD 280~380/ pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45일 |
지불 조건: | L/C, T/T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
재료: | 50Mn, 42CrMo | 선회 장치: | VE9 |
---|---|---|---|
기어비: | 61:1 | 정격 출력 토크: | 7320Nm |
홀딩 토크: | 45000Nm | 틸팅 토크: | 18300Nm |
능률: | 40% | 표준 색상: | RAL 9006 |
하이 라이트: | 단일 축 추적기 슬루 드라이브,VE9 감속기 솔라 슬루 드라이브,42CrMo 솔라 슬루 드라이브 |

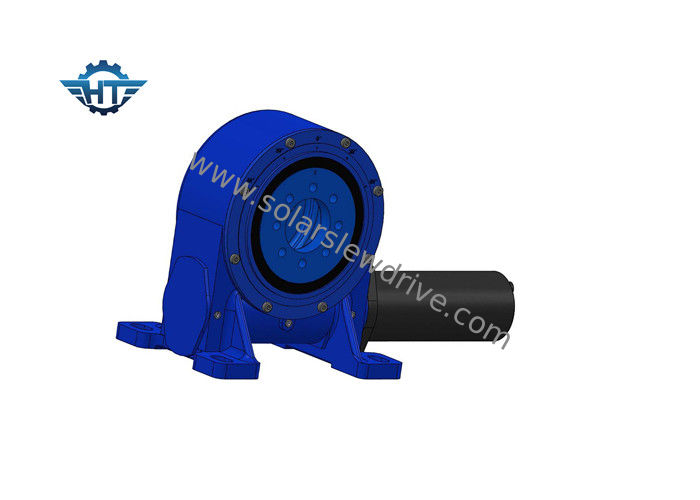

링크 단일 축 추적기용 슬루 드라이브 모터가 있는 VE9 감속기
설명
링크 단일 축 선회 드라이브는 한 축을 중심으로 회전하고 추적 시스템이 밤에 동쪽에서 서쪽으로 그리고 집으로 돌아오도록 합니다.이러한 제품은 설치가 가장 쉽고 가장 일반적으로 사용됩니다.VE는 하나의 고성능 장치에 수직 장착 및 완전 밀폐형 드라이브 IP66을 제공합니다.
장점
1. 이중 포위 기술, 다중 톱니 접촉, 높은 백홀딩 토크 채택 및 백래시 최소화
2. 태양광 추적 시스템의 안전성을 향상시키는 자동 잠금
2. 하드 스톱내부, ±60°
VE Slewing 드라이브의 기술 데이터
모델 | 비율 | 정격 출력 토크(Nm) | 틸팅 토크(Nm) | 유지 토크(Nm) | 축방향 하중(kN) | 레이디얼 하중(kN) | 능률 | 정밀도(°) | 자동 잠금 | 무게(kg) |
삼" | 31:1 | 600 | 1500 | 1800년 | 22 | 15 | 40% | ≤0.1 | 예 | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 18 |
7" | 57:1 | 1750년 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 예 | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 예 | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 251 |
맞춤형 서비스
1. 다양한 응용 프로그램 및 프로젝트를 기반으로 한 특수 설계
2. 유압 모터, 스테퍼 모터, 전기 모터 등과 같은 다양한 유형의 모터를 일치시킬 수 있습니다.
3. RAL 코드에 따라 다른 색상을 사용할 수 있습니다.우리의 표준 색상은 RAL 9006입니다.
애플리케이션
선회 구동 베어링은 일반적으로 풍력 터빈, 고하중 운송기, 태양열 추적기, 항구 크레인, 유압 장비, 크레인 조향 메커니즘, 자동화 시스템, 고하중 조작기, 요 및 피치 제어 테이블과 같은 응용 분야에서 볼 수 있습니다.
