혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기

제품 소개작은 회전 드라이브

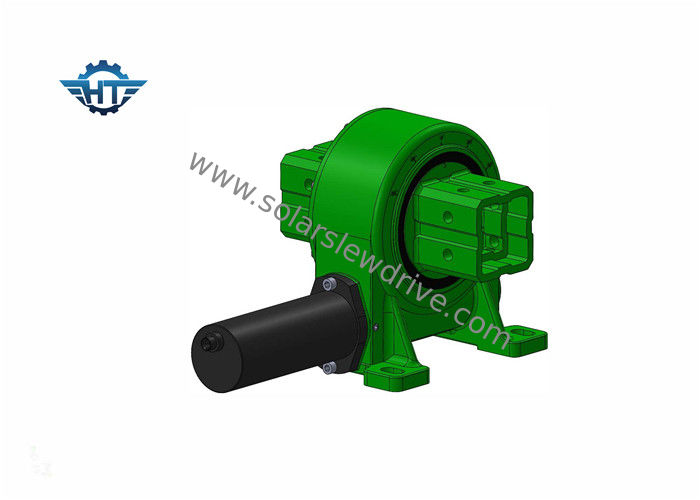

열린 분야를 위한 VE3 태양 추적 돌리기 장치 24VDC 모터 내화성

열린 분야를 위한 VE3 태양 추적 돌리기 장치 24VDC 모터 내화성

  • 열린 분야를 위한 VE3 태양 추적 돌리기 장치 24VDC 모터 내화성
  • 열린 분야를 위한 VE3 태양 추적 돌리기 장치 24VDC 모터 내화성
열린 분야를 위한 VE3 태양 추적 돌리기 장치 24VDC 모터 내화성
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HangTuo
인증: CE, ISO9001
모델 번호: VE3"
결제 및 배송 조건:
최소 주문 수량: 1 조각
가격: USD 120~504 / pc
포장 세부 사항: 합판 상자
배달 시간: 15~45일
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 달 당 2000 PC
접촉
상세 제품 설명
재료: 50Mn, 42CrMo 모델: VE3"
기어비: 31:1 능률: 40%
색상: 요청한 대로 선회 드라이브 응용 프로그램: 태양 전지판 추적기
원래 장소: 중국 창저우 선회 모터: 24VDC 모터
보증: 5~10년 현장 생활: 30 년
설치 장소: 오픈 필드, 평지붕 특징: 안전한
하이 라이트:

VE3 태양열 추적 선회 장치

,

42CrMo 태양열 추적 선회 장치

,

24VDC 모터 태양 광 선회 장치

단일 축선 태양 추적 시스템을 위한 VE3 단일 축선 작은 돌리기 장치



선회 드라이브는 새로운 유형의 변속기 제품으로 매우 느린 속도로 무거운 하중을 회전시킬 수 있습니다.일반적으로 웜, 기어, 하우징, 모터 및 기타 구성 요소로 구성됩니다.핵심 구성 요소는 아워갈스 웜 및 기어이므로 축 방향 힘, 반경 방향 힘 및 전복 모멘트를 동시에 견딜 수 있습니다.기존의 회전식 제품과 비교하여 새로운 선회 드라이브는 설치가 쉽고 유지 보수가 쉽고 설치 공간이 더 넓습니다.



VE 시리즈의 성능 매개변수



모델 비율 정격 출력 토크 틸팅 토크 축방향 하중 레이디얼 하중 지주 토크 능률 정도 자동 잠금 무게
Nm Nm kN kN Nm 킬로그램
삼" 31:1 300 1500 3.6 15 7000 40% ≤0.1 13
5" 37:1 637.5 5000 16 27 9200 40% ≤0.1 18
7" 57:1 1750년 7000 34 58 13200 40% ≤0.1 28
8" 51:1 2250 11200 50 80 20400 40% ≤0.1 35
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 51
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 61
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 78
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 105
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 185
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 244



권장 선회 드라이브



밀폐형 하우징 선회 드라이브 SE1 SE3 SE5 SE7 SE9 SE12 SE14 SE21
정확한 밀폐형 하우징 선회 구동 ZE3 ZE5 ZE7 ZE9
웜 기어 선회 드라이브 WE1 WE3 WE5 WE7 WE9
이중 축 선회 드라이브 SDE3 ZDE3 SDE5 ZDE5 SDE7 ZDE7
수직 밀폐형 선회 드라이브 VE3 VE5 VE6 VE7 VE9 VE12



DC 모터



1. 출력축에 이중지지구조를 채택하여 기어박스의 최대토크를 많이 증가시킨다.

2. 썬 휠과 유성 휠은 스플라인으로 연결되어 기어 박스의 최대 토크를 높이고 수명을 연장합니다.

3. 입력단에 헬리컬 기어를 사용하여 소음을 낮추고 고속에서 원활하게 작동합니다.내부 기어 링이 분리되어 더 많은 비율을 만들 수 있고 디자인이 유연합니다.기어박스와 모터는 축 방향의 나사에 의한 이음매 고정으로 위치하여 정합 정밀도를 높이고 소음을 줄입니다.

4. 우리는 유성 휠 내부에 롤링 핀 홀더를 사용합니다. 슬라이딩 연삭 대신 롤링 핀 연삭을 사용하므로 기어 박스의 수명이 훨씬 깁니다.

5. 이중 지지 구조;내부 보어 진원도를 0.003mm 미만으로 만드는 유성 기어의 내부 보어에 대한 내부 연삭, 슬라이딩 대신 롤링으로 작동,HRC60 기어 표면 정밀 스크래핑, 이러한 모든 기술을 채택하여 10000시간 이상의 매우 조용하고 안정적인 작동과 긴 수명을 보장합니다.
