포물선 트로프 용 7 인치 모래 시계 웜 제로 백래시 슬루 드라이브

포물선 트로프 용 7 인치 모래 시계 웜 제로 백래시 슬루 드라이브

포물선 트로프 용 7 인치 모래 시계 웜 제로 백래시 슬루 드라이브
7 Inch Hourglass Worm Zero Backlash Slew Drive For Parabolic Trough
포물선 트로프 용 7 인치 모래 시계 웜 제로 백래시 슬루 드라이브
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HangTuo
인증: CE, ISO9001
모델 번호: 7 인치
결제 및 배송 조건:
최소 주문 수량: 1 조각
가격: USD 280~504 / pc
포장 세부 사항: 합판 상자
배달 시간: 15~45일
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 달 당 2000 PC
접촉
상세 제품 설명
재료: 50Mn, 42CrMo 모델: 웜기어 7인치
기어비: 31:1 능률: 40%
정밀한: <0.1도 운전사: 전기/유압/서보
색상: 실버 그레이 원산지: 중국 창저우
하이 라이트:

7 인치 모래 시계 슬루 드라이브

,

포물선 물마루 모래 시계 슬루 드라이브

,

모래 시계 웜 제로 백래시 슬루 드라이브

포물선과 물마루를 위한 모래시계 벌레가 있는 제로 백래시 슬루 드라이브







백래시 제로 웜기어 선회 드라이브 설명



제로 백래시 웜 기어 선회 드라이브는 주로 포물선 또는 트로프와 같은 CSP 응용 프로그램에 사용되며 특정 화학 물질에 열을 흡수하고 열을 전기로 전달할 수있는 일종의 열 응축기 시스템입니다.

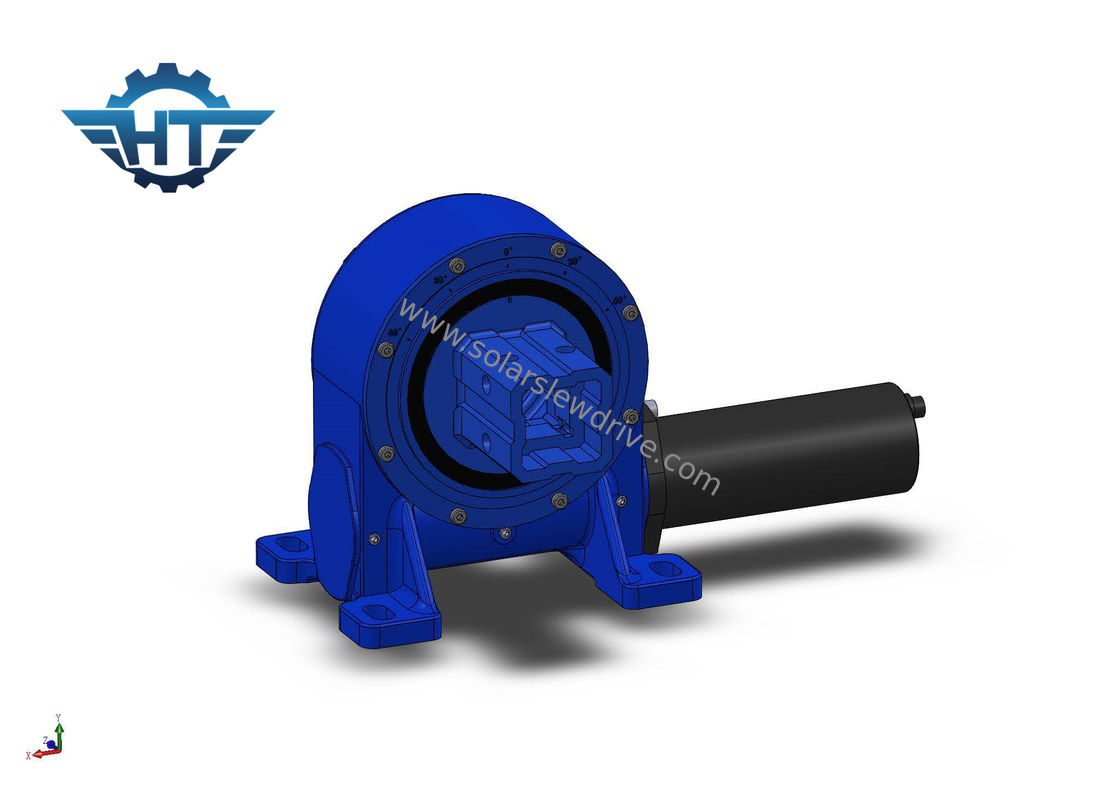

포물선 트로프 용 7 인치 모래 시계 웜 제로 백래시 슬루 드라이브 0



제품 이름: VE7

정상 출력 속도: 0.03RPM

정상 출력 토크: 7320Nm

최대 출력 토크: 10980Nm

틸팅 모멘트 토크: 8kN.m

유지 토크: 39kN.m

정적 축방향 하중: 30kN
정적 레이디얼 하중: 100kN
회전 구동 비율: 51:1
백래시 클리어런스: <=0.15°
IP(클래스): 66
효율: 40%
온도: -40℃ to+120℃


감속기 모터 성능 데이터
정격 전압: 24VDC

정상 전류: < 7.5A
출력 전력: 126W
출력 속도: 1.6RPM
출력 토크: 359Nm
최대 출력 토크: 538Nm
소음: <65dB



장점



1. 360도 회전

2. 좌우측에서 구동모터 연결,

3. 설치하는 동안 기어 간격을 조정할 필요가 없습니다.이것은 공장 전에 생산자가 이미 설정한 것입니다.

4. 간단한 설치 및 낮은 유지 보수

5. 합리적인 공간 활용

6. 기어는 자동 잠금 장치입니다.따라서 브레이크가 필요하지 않습니다

7. 쉽고 유창한 시동 및 정지 방법

8. 높은 정확도


백래시 제로 웜기어 수직 선회 구동 사양



모델 비율 정격 출력 토크 틸팅 토크 축방향 하중 레이디얼 하중 유지 토크 능률 정도 자동 잠금 무게
Nm Nm kN kN Nm 킬로그램
삼" 31:1 300 1500 3.6 15 7000 40% ≤0.1 13kg
5" 37:1 637.5 5000 16 27 9200 40% ≤0.1 18kg
7" 57:1 1750년 7000 34 58 13200 40% ≤0.1 28kg
8" 51:1 2250 11200 50 80 20400 40% ≤0.1 35kg
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 51kg
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 61kg
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 78kg
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 105kg
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 185kg
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 244kg



적용 범위



일반적인 응용 분야에는 태양열 추적기, 풍력 터빈, 위성 및 레이더 접시, 트럭 크레인, 맨 리프트, 유틸리티 장비, 유압 장비 부착물, 오일 공구 장비, 타이어 핸들러, 굴착기 및 자동차 리프트가 포함됩니다.
