혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | VE7" |
| 최소 주문 수량: | 1 조각 |
|---|---|
| 가격: | USD 280~504 / pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45일 |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 웜 기어 물질: | 50Mn, 42CrMo | 모델: | VE7 |
|---|---|---|---|
| 기어 비율: | 57:1 | 정격 출력 회전력: | 1750Nm |
| 홀딩 토크: | 13200Nm | 토크를 기울이기: | 7000Nm |
| 효율: | 40% | 표준 색: | RAL 9006 |
| 하이 라이트: | 셀프 록 서보 기구에 의한 기어 하강기,단일축 서보 기구에 의한 기어 하강기,단일축 태양 기어 환원제 |
||

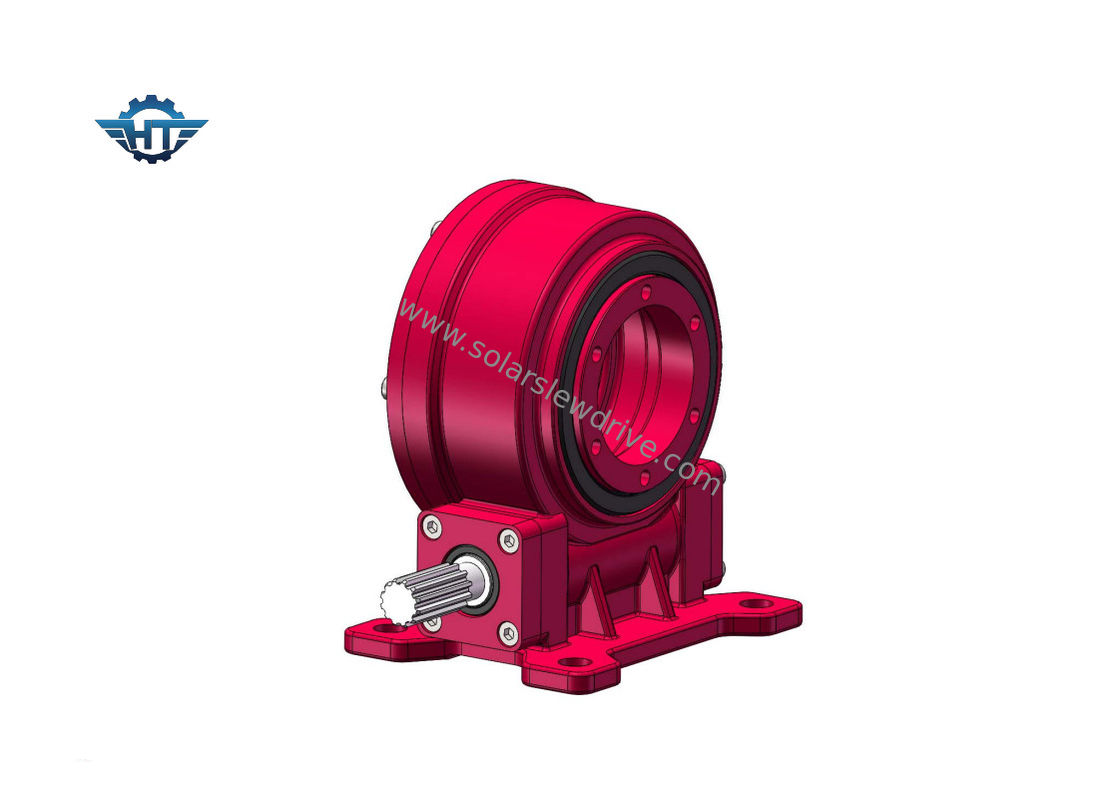

VE7 다수 드라이브 환원제 박스, 수평선상 단일축 태양 추적자들을 위한 셀프 록
VE7 다수 드라이브 환원제 박스 기술
행투오의 슬유잉 드라이브는 태양 추적시스템의 안정성을 개선하기 위해 Ｈ 면역 글로불린 중쇄 백홀딩 토크와 슬유잉 드라이브를 만드는 다중 치아 접촉으로 좋은 Ｅ 나베로핑 웜과 장비 메싱을 특징으로 했습니다. 그것은 셀프-로킹, ±60을' 회전시킬 수 있습니다. 만약 더 큰 범위가 필요했으면, 그것이 맞춤화될 수 있습니다.
드라이브를 비트는 VE의 기술 데이터
| 모델 | 비율 | 정격 출력 회전력 (N.m) | 틸팅 토크 (N.m) | 홀딩 토크 (N.m) | 축상의 부하 (kN) | 경하중 (kN) | 효율 | 정확성 (') | 자기 로킹 | 체중 (킬로그램) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 예 | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 예 | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 예 | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 251 |
주문 제작된 서비스
1. 다른 응용 프로그램과 프로젝트를 기반으로 하는 특수한 설계
2. 모터의 다른 유형은 수력 원동기, 스텝 모터, 전기 모터 기타 등등과 같이, 일치될 수 있습니다.
3. 다른 색은 RAL 코드를 기반으로 이용 가능합니다 ; 우리의 표준 색은 RAL 9006입니다.
키 매개 변수의 어휘
순간 토크를 기울이는 것 : 이 토크는 하중의 위치와 선회 베어링의 센터 사이의 거리의 증가한 중력 부하입니다. 만약 실제 토큰이 평가된 경사 모멘트 토크보다 더 크면, 슬유잉 드라이브가 전복될 것입니다.
경하중 : 선회 베어링의 주축에 수직인 하중
축상의 부하 : 선회 베어링의 주축과 평행한 로드
홀딩 토크 : 그것은 리버스 토크입니다.드라이브가 거꾸로 회전하고 있고 일환이 손상되지 않을 때, 달성된 최대 회전력이 홀딩 토크로 불린다고, 그것은 또한 깨진 토크로서 보입니다.
자기 로킹 : 로드가 있을 때만, 슬유잉 드라이브는 바퀴모양이고 그러므로 불려진 자기 로킹을 역으로 돌릴 수 없습니다.
