원래 장소: | 중국 |
브랜드 이름: | HANGTUO |
인증: | CE, ISO9001 |
모델 번호: | VE9 |
최소 주문 수량: | 1 PC |
---|---|
가격: | 200~380 USD/PC |
포장 세부 사항: | 합판 박스 |
배달 시간: | 15~30 일 |
공급 능력: | 12000 PC / 년 |
타입: | 웜 및 스퍼 기어 선회 드라이브 | 재료: | 42CRMN 또는 50Mn |
---|---|---|---|
애플리케이션: | 태양 전지판 트래킹 시스템 | 보증: | 5~10년 |
색: | 필요에 따라 | 사이즈: | 3~25인치 |
모터: | 24VDC/12VDC/48VDC/220VAC | 특징: | 장수 |
하이 라이트: | 태양 추적 웜 다수 드라이브,환원제 모터 웜 다수 드라이브,베어링 드라이브를 비트는 태양 추적 |

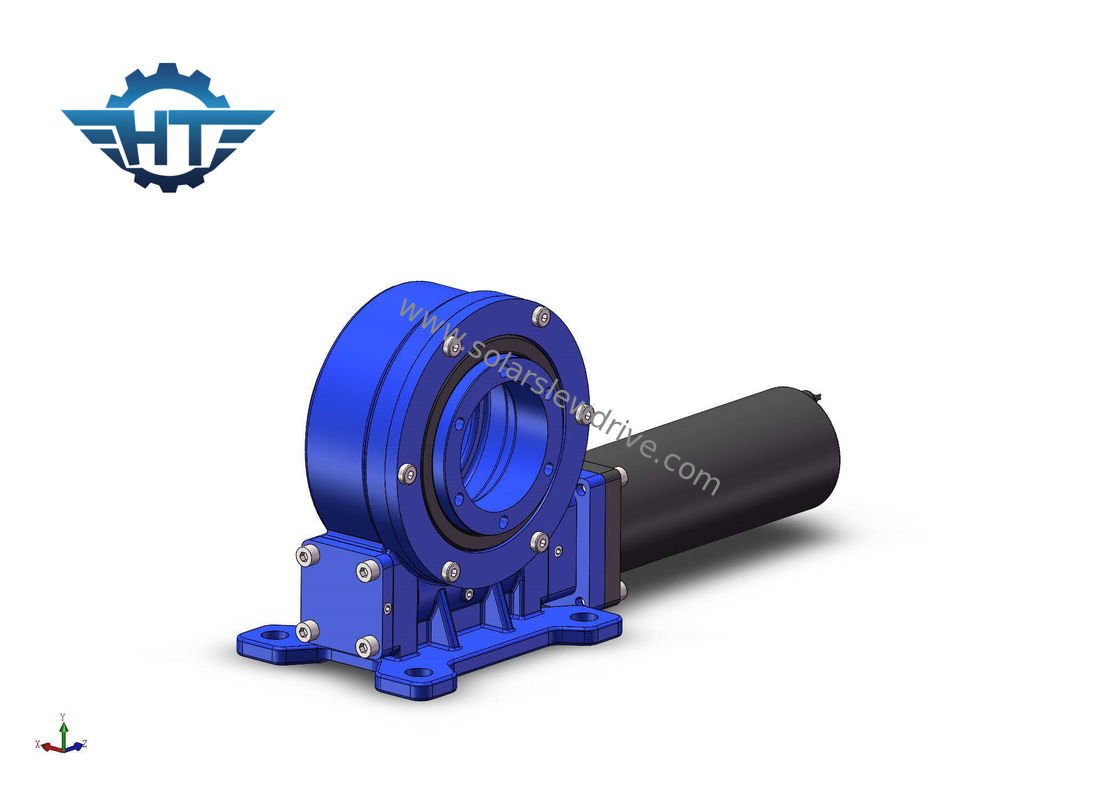

태양 추적 태양추적 시스템을 위한 환원제 모터와 VE9 슬유잉 드라이브
웜과 기어 다수 드라이브 기술
한 개의 태양 추적시스템, 이원축 태양 추적시스템, 윈치 크레인, 슬유잉덱 크레인, 크레인 윈치 설계, 굴삭기 변동 드라이브와 같은 산업 적용을 포함하는 주로 태양추적 시스템을 위한 유성 감속기 박스 출원과 VE 일련 슬루잉 드라이브.
원리로 일하는 드라이브를 비트는 우리의 유일한 유성 기어 감소 톱니바퀴 통은 토크의 비례하는 분포로 인해 태양 추적자를 위한 그 자체가 큰 경하중을 지니게 합니다. 게다가, 우리의 슬유잉 드라이브는 수력 모터 구조를 가지고 있습니다. 우리는 모든 시리즈 다수 기어박스 크기 밋 고객 다른 요구를 가지고 있습니다.
특징
1. 시스템 안전을 보장하기 위한 단단한 스톱 내부인 회전 ±60'
2. 왼쪽이나 오른쪽으로 편으로부터의 구동 모터를 연결시키세요
3. 제거는 이미 공장 전에 생산자에 의해 설정되었고 아니오 조정될 필요가 있습니달 때 설치
4. 그리스는 공장 전에 충전되었습니다
4. 단순한 설치와 저보수
5. 콤팩트 디자인과 공간 절약
6. 기어는 셀프-로킹, 브레이크의 어떤 필요가 아닙니다
7. 시작되고 멈추는 쉽고 유창한 방법
8. 수평 설치에 적합한 높은 틸팅 토크
드라이브 성능 매개 변수를 비트는 세로 계열
모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크(n.m) | 보유하는 토크(n.m) | 굴대 로드(kN) | 광선 로드(kN) | 효율 | 정확성 (') | 자기 로킹 | 중량(KG) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 예 | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 예 | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 예 | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 251 |
애플리케이션
슬유잉 드라이브는 전세계적으로 사용됩니다. 적용 분야는 다음을 포함합니다 :
건설 기계 부문에서의, 리프트 플랫폼에서, 그리퍼, 집게에서, 크레인 주행 장치와 중작업 운반트럭에서 스티어링 전송과 다른 로터리 장치.
태양 추적시스템
풍력 에너지
접시
위성 안테나 기타 등등.
