원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | VE5" |
최소 주문 수량: | 1개 부분 |
---|---|
가격: | USD 280~504 / pc |
포장 세부 사항: | 합판 박스 |
배달 시간: | 15~45일 |
지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
재료: | 50Mn, 42CrMo | 선회 감속기: | VE5" |
---|---|---|---|
기어 비율: | 37:1 | 애플리케이션: | 태양 추적자 |
모터: | 전동 변속 장치 모터 | 보증: | 10년 |
증명서: | ISO9001, CE | 듀티 싸이클: | 30년 |
하이 라이트: | 전기 기어 들 모우터 다수 기어박스,42CrMo 다수 드라이브 트렌스미션,태양추적 시스템을 위한 다수 기어박스 |

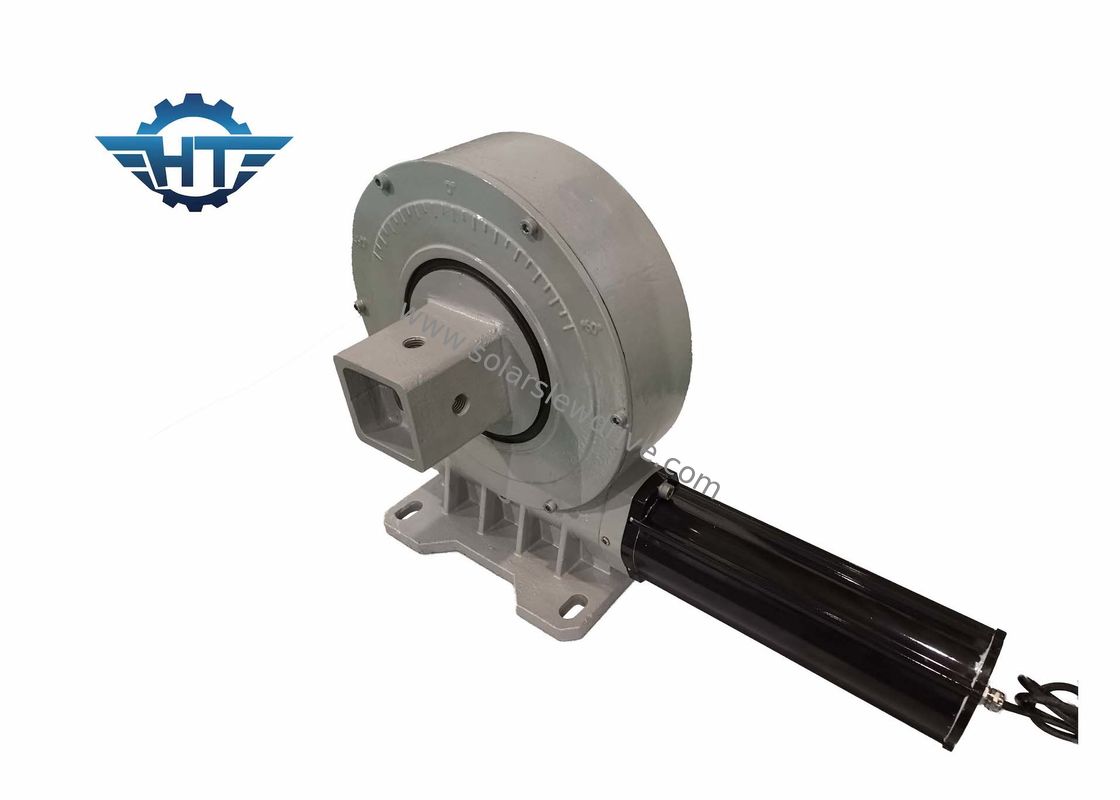

태양추적 시스템을 위한 수직 작은 슬루잉 드라이브 트렌스미션
작은 슬유잉 드라이브 트렌스미션 기술
슬유잉 드라이브 장치는 구동 전원을 통합하는 가득 찬 완곡한 슬루잉 감속 전달 기구입니다. 그것은 선회 베어링을 전송 추종자와 메커니즘 부착으로 이용합니다. 다른 반지는 주도 구성요소를 위해 양쪽 미션 추종자와 접속 베이스로 이용하여서, 선회 베어링 자체가 전체 둘레 슬루잉 연결이고 구동 전원과 주요 드라이브가 효율적으로 구성됩니다. 회전, 감속과 구동의 기능을 통합하고, 동시에 단순 구조를 가지고, 제조하고 유지하도록 편리한 것은 보편적 감속 전달 기구입니다.
VE 시리즈의 성능 파라미터
모델 | 비율 | 정격 출력 회전력 | 토크를 기울이기 | 축상의 부하 | 경하중 | 홀딩 토크 | 효율 | 정확성 | 자기 로킹 | 중량 |
N.m | N.m | 나트 | 나트 | N.m | 급 | 예 | 킬로그램 | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 예 | 13 |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 예 | 18 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 예 | 28 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | 예 | 35 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 예 | 51 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 예 | 61 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 예 | 78 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 예 | 105 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 예 | 185 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 예 | 244 |
애플리케이션
슬유잉 드라이브 장치는 만원 회전을 요구하고, 가변성 속도를 요구하는 어떠한 이유에서 사용될 수 있습니다. 그것이 콤팩트 본체 구조와 통합에 대한 높은 요구로 큰 토크, 고정밀 모션 전송의 전력 전송 또는 메커니즘 중에서 선정을 실현하도록 필요할 때, 슬유잉 운전자는 최고의 해결책입니다.
더 공통 응용은 태양에너지, 풍력 에너지와 다양한 장기 자동적인 트래킹 기계와 더불어, 일반적으로 공학과 건설 기계입니다.
