원래 장소: | 중국 |
브랜드 이름: | HANGTUO |
인증: | CE, ISO9001 |
모델 번호: | VE5 |
최소 주문 수량: | 1 PC |
---|---|
가격: | 145~226 USD/PC |
포장 세부 사항: | 합판 박스 |
배달 시간: | 15~30 일 |
공급 능력: | 12000 PC / 년 |
타입: | 슬유잉 드라이브 | 재료: | QT |
---|---|---|---|
애플리케이션: | 태양열발전시스템 | 보증: | 10년 |
색: | 고객은 요구했습니다 | 사이즈: | 3 인치 - 25 인치 |
모터: | 24V DC | 특징: | 장수 |
하이 라이트: | 태양 추적자 다수는 단일축을 운전합니다,모터는 작은 다수 드라이브와 일치했습니다,작은 다수는 행성 트렌스미션으로 구동합니다 |

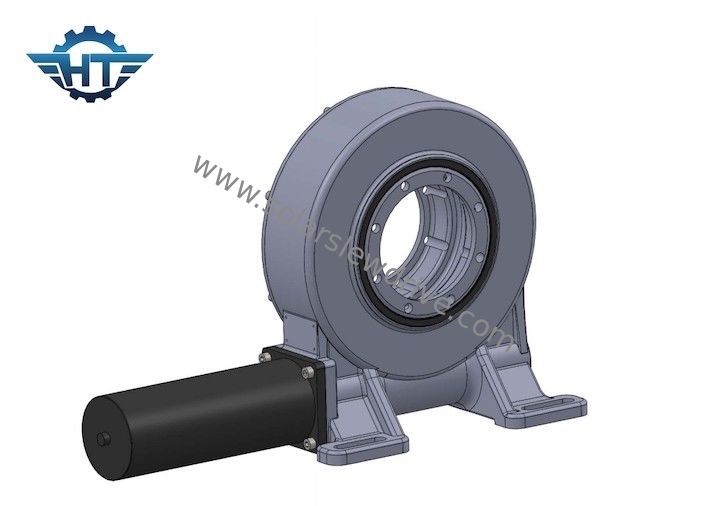

VE5 단일축 작은 다수 구동 모터는 행성 트렌스미션과 조화를 이루었습니다
작은 다수 드라이브 기술
웜 기어와 웜 드라이브는 반대 자기 로킹의 특성을 가지며, 그것이 반대 자기 로킹을 실현할 수 있습니다 즉, 단지 웜 기어가 웜에 의해 가동될 수 있지만, 그러나 웜이 웜 기어에 의해 가동될 수 없습니다. 웜의 선도 각이 맞물린 기어 이빨 사이에 동등한 마찰 각도 이하일 때, 메커니즘은 자기-고정 특성을 가지고, 반대 자기 로킹을 달성할 수 있습니다 즉, 단지 웜이 웜 휠을 운전할 수 있지만, 그러나 웜이 웜 휠에 의해 가동될 수 없습니다. 그것의 중장비에서 사용된 셀프-로킹 웜 메커니즘과 같이, 그것의 반대 자기 로킹은 안전 보호에서 역할을 할 수 있습니다. 이 기능은 넓게 상승, 가공 작업과 타장비에서 사용된 슬유잉 드라이브 장치를 만듭니다. 주 엔진의 기술 컨텐츠를 향상시키는 동안, 그것은 또한 매우 주 엔진의 작동 안정성과 안전 요인을 향상시킵니다. 그것은 기계적인 장비의 안전한 구성 출원의 중요한 실시예입니다.
수직 다수 드라이브 성능 매개 변수
모델 | 비율 | 정격 출력 회전력 | 토크를 기울이기 | 축상의 부하 | 경하중 | 홀딩 토크 | 효율 | 정확성 | 자기 로킹 | 중량 |
N.m | N.m | 나트 | 나트 | N.m | 급 | 예 | 킬로그램 | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 예 | 13 킬로그램 |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 예 | 18 킬로그램 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 예 | 28 킬로그램 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | 예 | 35 킬로그램 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 예 | 51 킬로그램 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 예 | 61 킬로그램 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 예 | 78 킬로그램 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 예 | 105 킬로그램 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 예 | 185 킬로그램 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 예 | 244 킬로그램 |
특징
1. 0~180'으로부터 회전하세요
2. 왼쪽이나 오른쪽으로 편 위의 구동 모터를 연결시키세요
3. 그리스는 공장 전에 이행했습니다
4. 단순한 설치
5. 저보수
6. 기어는 셀프-로킹 ; 그러므로 브레이크는 필요하지 않습니다
7. 수직 설치에 적합한 높은 백홀딩 토크
