원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | SE12 " |
최소 주문 수량: | 1개 부분 |
---|---|
가격: | USD 100~1600/ pc |
포장 세부 사항: | 합판 박스 |
배달 시간: | 15~45 일 |
지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
공급 능력: | 달 당 500 PC |
재료: | QT | 셀프 록크: | 예 |
---|---|---|---|
토크를 기울이기: | 54.4 크킨텀 | 홀딩 토크: | 40.5 크킨텀 |
애플리케이션: | 크레인 | 설치 위치: | 건설 기계 |
패키징: | 합판 | 모터: | 교류 전동기 |
하이 라이트: | 반대 셀프 록 다수 드라이브 트렌스미션,교류 전동기 다수 드라이브 트렌스미션,고 투과율 비율 다수 드라이브 트렌스미션 |

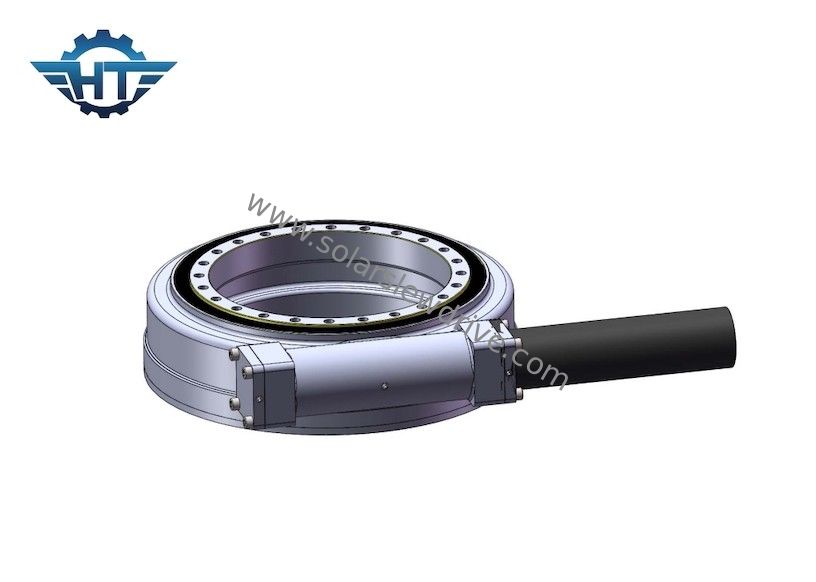

크레인을 위한고 투과율 비율과 IP66 반대 셀프 록 다수 드라이브 트렌스미션
셀프 록 다수 드라이브 기술
슬유잉 드라이브 장치는 구동 전원의 가득 찬 완곡한 슬루잉 감속 전달 기구를 통합시킵니다. 그것은 선회 베어링을 통신 방식의 피동부와 메커니즘의 부착부로 이용합니다. 드라이빙 부, 구동원과 선회 베어링 이 안쪽이고 아우터 링 중 하나 위의 커버의 부착에 따르면 다른 반지는 통신 방식의 피동부로서 그리고 주도 구성요소의 접속 베이스로서 사용되고 따라서 선회 베어링 자체의 사용이 만원 슬루잉 연결의 특성이고 구동 전원과 주 변속기 시스템 각부가 구성됩니다. 회전, 감속과 구동의 기능을 통합하고, 동시에 단순 구조를 가지고, 제조하고 유지하도록 편리한 일종의 보편적 감속 전달 기구로 만듭니다.
SE 시리즈의 매개 변수
모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크(n.m) | 보유하는 토크(n.m) | 굴대 로드(kN) | 광선 로드(kN) | 효율 | 정확성 (') | 자기 로킹 | 중량(KG) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
애플리케이션
슬루잉 링 베어링은 애플리케이션의 넓은 범위에 대해 사용될 수 있습니다. 배치의 지역은 안테나에, 굴삭기와 크레인, 노천 채굴과 풍력 발전용 터빈에 이릅니다. 다른 응용분야는 공학과 태양추적 시스템을 포함합니다.
