원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | SE14" |
최소 주문 수량: | 1개 부분 |
---|---|
가격: | USD 330~360/ pc |
포장 세부 사항: | 합판 박스 |
배달 시간: | 15~45 일 |
지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
모델 번호: | SE14 " | 원료: | QT |
---|---|---|---|
홀딩 토크: | 54200 Nm | 토크를 기울이기: | 68000 Nm |
출력 토크: | 6550 Nm | 정적 축상의 부하: | 680 나트 |
정적 근본적 로드: | 230 나트 | 중량: | 63 킬로그램 |
하이 라이트: | 웜 다수는 기어 들 모우터로 구동합니다,68000 Nm 기어 다수 드라이브,SE 14 " 웜 기어 다수 드라이브 |

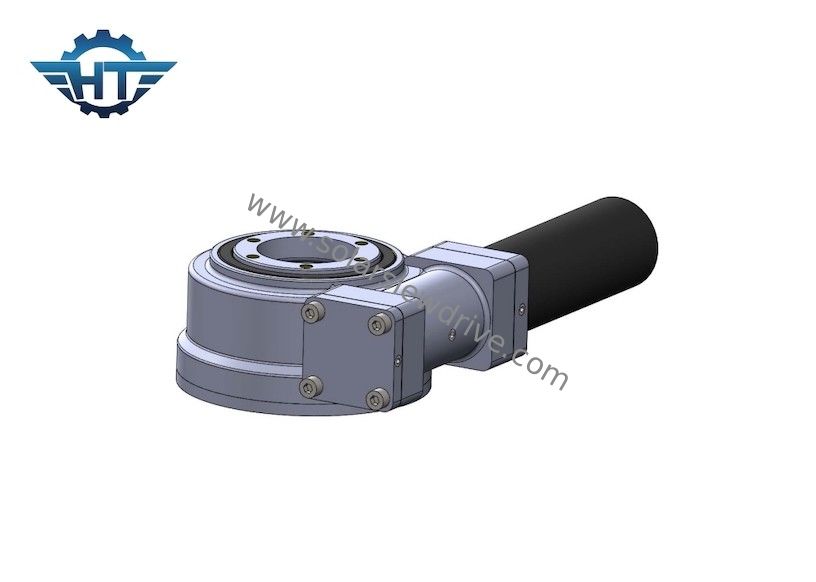

태양추적 시스템을 위한 기어 들 모우터와 SE 수평선상 다수 드라이브 웜 기어박스
다수 드라이브 웜 기어박스 기술
SE 슬유잉 드라이브는 글로보이드 웜 드라이브 기술을 활용하고, 좋은 임팩트 저항과 멀티-기어 접촉 글로보이드 웜 구조를 채택하고, 최대 기어 토크와 가장 안정적인 회전을 달성하도록 더 정확한 응용에 적합합니다. 표준 변동 드라이브는 밀폐 함체와 한 개의 셀프-로킹 글로보이드 웜을 갖추고 있습니다. 전원 입력이 중립적이어 되돌아 갈 때, 웜은 부하를 어떠한 외부 제동 없는 곳에 가둘 것입니다. 이 디자인은 SE 슬루잉이 2 물체의 상대 회전과 일치하기 위한 이상 해결책을 운전하게 합니다.
SE 시리즈의 실행
모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크 (N.m) | 홀딩 토크 (N.m) | 축상의 부하 (kN) | 경하중 (kN) | 효율 | 정확성 (') | 자기 로킹 | 체중 (킬로그램) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
수송, 취급 & 저장
단지 수평 위치, 영향에서 수송은 회피되어야 합니다.
웨어는 글러브로 일하고 다수 드라이브를 취급할 때 주의합니다.
다수에서 벨소리의 사용 더 홀은 볼트를 안전한 호이스팅, 취급과 배치에게 공급해 주지 않을 수 없습니다.
단지 수평 위치에서 그리고 밀실에서 저장하고 노출된 접합면의 습식, 표면 코로우젼 프로텍션이 닫힌 패키징에서 대략 1개월을 지속하게 하는 것으로부터 그것을 멀리하세요. 더 오랫동안 기간 저장은 특별한 보호 대책을 요구합니다.
언패킹된 다수 벨소리를 옮기기
사용 적당한 상승 gear/는 결코 수직적으로 제품을 옮기지 않습니다
언패킹된 다수 드라이브는 다음의 조건 하에 기어를 높이는 것과 함께 옮겨질 수 있습니다 :
