혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | VE9 " |
| 최소 주문 수량: | 1개 부분 |
|---|---|
| 가격: | USD 280~504 / pc |
| 포장 세부 사항: | 합판 박스 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 모델: | 9 인치 | 애플리케이션: | 태양추적 시스템 |
|---|---|---|---|
| 색: | 요구됩니단 대로 | 기어 비율: | 61:1 |
| 효율: | 40% | 정확합니다: | ≤ 0.1 |
| 드라이버: | 전동기 | 타입: | 수직은 증가했습니다 |
| 하이 라이트: | 드라이브를 비트는 웜 기어를 싸는 모래시계,드라이브를 비트는 태양 기어를 잠근 본인,수직 말 탄 태양 슬유잉 드라이브 |
||

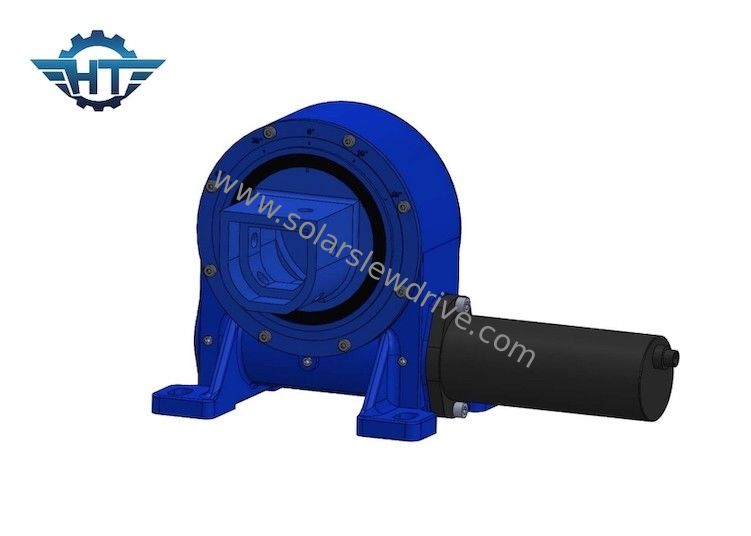

태양 추적 시스템을 잠그는 각자를 위한 벌레 장치 돌리기 드라이브를 둘러싸는 모래 시계
포위 웜 기어 선회 드라이브설명
추적 정확도
당사의 선회 드라이브는 높은 정밀도와 절대적인 신뢰성이 필요한 응용 분야에 사용됩니다.스윙 드라이브의 최소 정확도는 0.05도입니다.
전체 원 회전 범위
제한 없이 360도 무한 회전.
표준 모델
1"의 작은 크기에서 큰 크기(21")까지. ansmission 웜기어 변속기는 상대적으로 더 큰 감속비를 얻을 수 있습니다.경우에 따라 주엔진에 감속기 부품을 생략할 수 있어 고객의 구매비용을 절감하고 주엔진 고장의 발생도 크게 줄일 수 있다.
VE 시리즈의 매개변수
| 모델 | 비율 | 정격 출력 토크(Nm) | 틸팅 토크(Nm) | 유지 토크(Nm) | 축방향 하중(kN) | 레이디얼 하중(kN) | 능률 | 정밀도(°) | 자동 잠금 | 무게(kg) |
| 삼" | 31:1 | 600 | 1500 | 1800년 | 22 | 15 | 40% | ≤0.1 | 예 | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 18 |
| 7" | 57:1 | 1750년 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 예 | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 예 | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 251 |
장점
1. 선회 링에 의한 강한 전복 모멘트
2. 엔벨로프 웜 드라이브 채택
3. 다중 톱니 접촉을 사용하여 더 큰 부하를 구동하십시오.
4. 더 나은 정적 자동 잠금 기능
